Exemple : créer une coupe transversale circulaire

Standard 3D > Nouveau > Nouveau Sweep de chaîne d'arêtes

Ici, une coupe transversale circulaire doit être créée sur la ligne directrice illustrée.

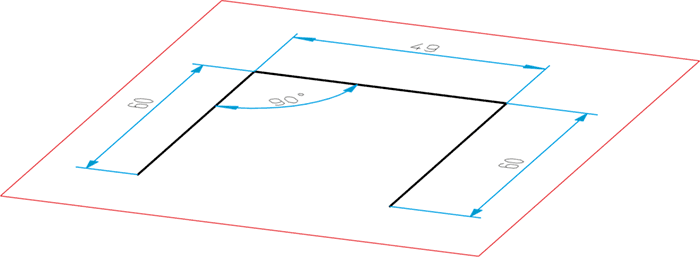

Dessinez la ligne directrice.
Lancez la fonction Sweep de chaîne d'arêtes.
Entrez le Numéro ID.
Selon vos besoins, cochez ou décochez les cases Référencé, Feature et Pertinent pour nomenclature .
Activez l'option Coupe transv. circul.
Entrez le diamètre, par exemple 10.
Cochez la case Creux, si vous souhaitez générer un élément creux. Si l'épaisseur de paroi doit tendre vers l'extérieur, cochez en plus la case vers l'extérieur.
Entrez une épaisseur de paroi, par exemple 3.
Cliquez sur le symbole Sélectionner une ligne directrice.
Identifiez la ligne directrice.

Cliquez sur le bouton Prévisualisation, puis sur Créer lorsque l'élément doit être généré.

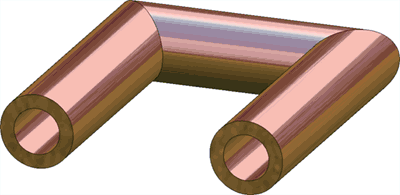

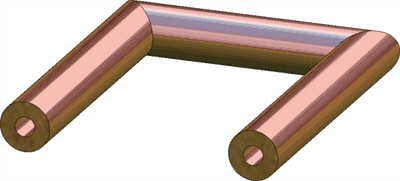

Creux, vers l'intérieur	Creux, vers l'extérieur
