Exemple de simulation - Moteur de translation et de rotation

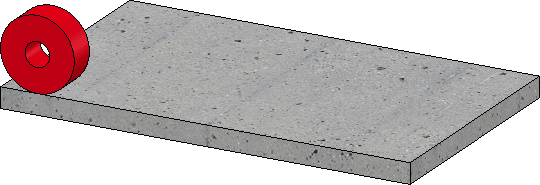

Nous utilisons pour cet exemple un ensemble composé des éléments illustrés ci-dessous. Les éléments ne sont pas soumis ici à des contraintes HCM.
- Créez une Nouvelle simulation
.
- Désactivez le contrôle de la vue par un clic droit sur
Contrôle de la vue puis sélectionnez
Désactiver.
- Lancez la fonction Moteur de translation
(avec comme élément à déplacer le cylindre, Direction de déplacement : arête inférieure du plateau, Vitesse 20 mm/sec). - Lancez la fonction Moteur de rotation
(avec comme élément à déplacer le cylindre, l'axe de rotation est l'arête au centre de la surface avant au centre de la surface arrière, Vitesse : 10 mm/sec).
- Durée maximale de la simulation : 7 sec.
- Intervalle de temps pour les deux moteurs : 0 - 4.5 sec.
- Calculer la simulation
.
Film de la simulation
