Exemple : Connecter les coupes transversales

- Exemple 1 : Coupes transversales planaires avec/sans contraintes de jonction
- Exemple 2 : Coupe transversale circulaire avec contraintes de jonction
Exemple 1 :
La modélisation illustrée est obtenue par la pose d'une coupe transversale sur 2 lignes directrices. Ces coupes transversales auront été ensuite connectées entre elles par interpolation.
|
                                 | |
| Modélisation d'origine | |
|
                                 |
                                 |
| Interpolation sans contrainte de jonction | Interpolation avec contrainte de jonction : Début/Fin : Perpendiculaire
                                 |
|
                                 |
                                 |
| Représentation ombrée | |
Exemple 2 :
Ici, trois coupes transversales circulaires auront été connectées entre elles. Pour ce faire, les contraintes de jonction suivantes ont été attribuées :
- Contraintes de jonction au début et à la fin : Perpendiculaire à la coupe transversale
- Traiter les tangentes
 (automatiquement) (automatiquement)

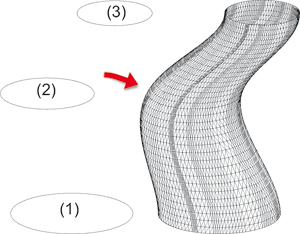

(1) Coupe transversale du début, (2) Coupe transversale intermédiaire, (3) Coupe transversale de fin
