Exemple : Répéter un l'élément, combinaison de modèles paramétriques

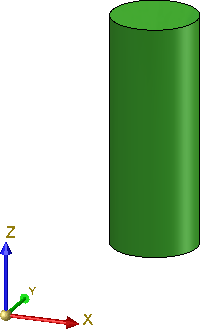

Le cylindre en illustration (hauteur 80, diamètre 30, le centre de sa surface inférieure se trouve sur l'origine) doit tout d'abord être répété 6 fois en le déplaçant linéairement dans la direction de Y, dans la direction positive et négative. Enfin, ces copies, avec l'original, doivent être répétées 6 fois par rotation autour de l'axe Z.

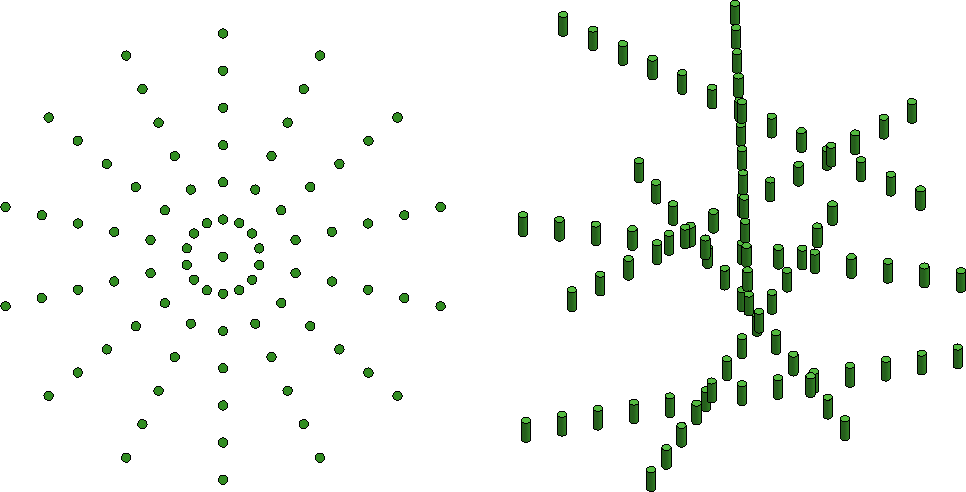

Le résultat doit ressembler à cela
Veuillez procéder comme suit :
- Activez le cylindre et lancez la fonction Param. .
- Sélectionnez le Modèle linéaire

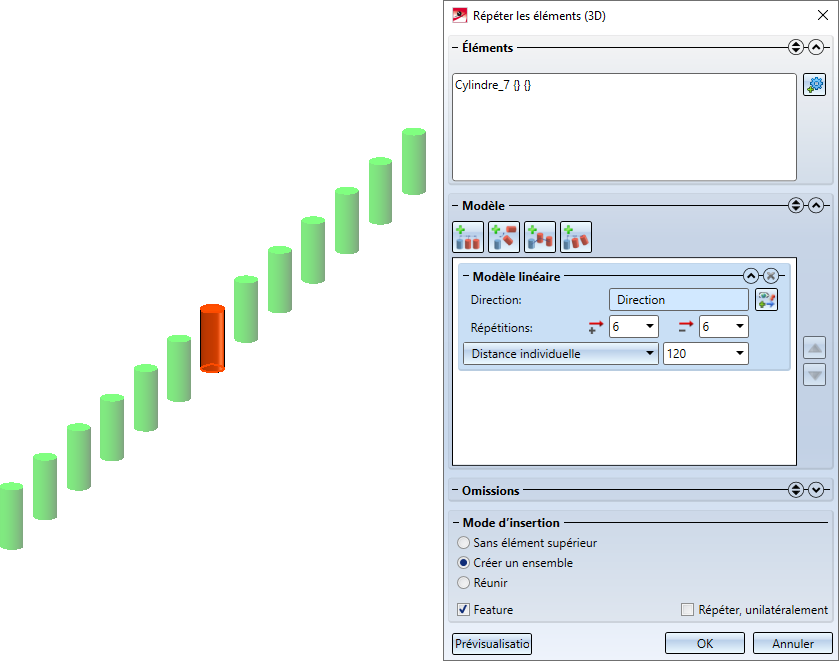

. - Sélectionnez comme direction l'axe Y et indiquez les autres paramètres comme ci-dessous :
- Sélectionnez le Modèle rotatif

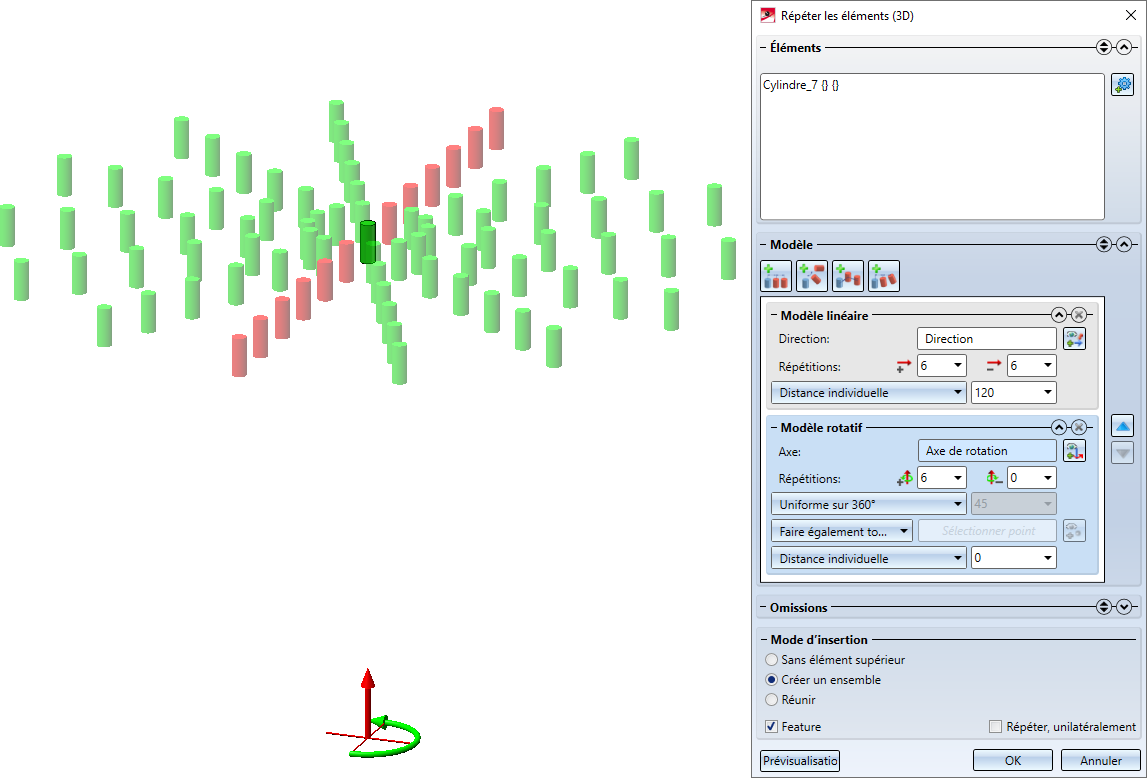

et indiquez les paramètres comme ci-dessous :
- Cliquez sur OK.

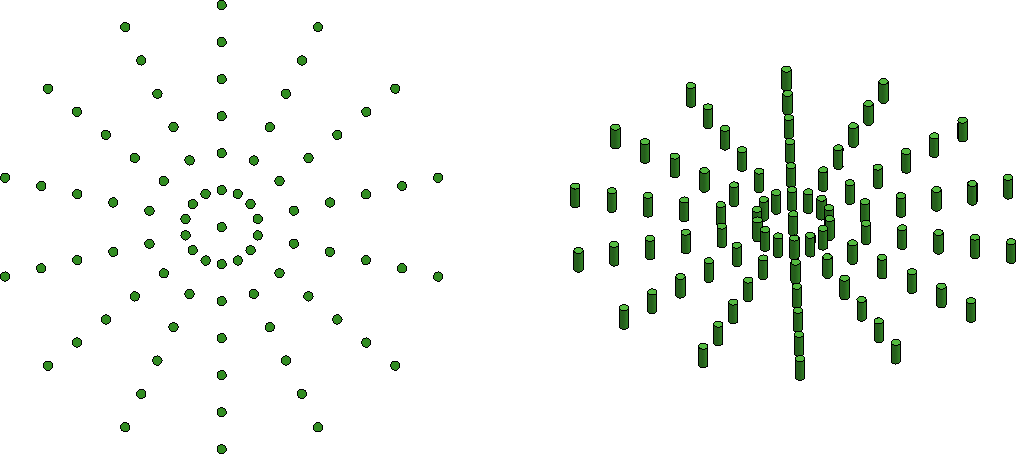

Si l'on indique, dans le modèle rotatif, comme distance individuelle, par exemple, 200, le résultat ressemblera alors à ceci :
Répéter, déplacer et pivoter un élément par paramétrie (3D) • Transformer et répéter un élément (3D) • Transformer un élément (3D) • Référencement (3D)
