Exemple : Répéter un l'élément, Modèle de translation et de rotation

Standard 3D > Répéter > Param.

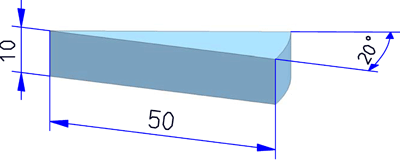

À partir de l'original en illustration, on veut créer un escalier en colimaçon à l'aide d'un modèle de translation et rotation.

Veuillez procéder comme suit :

• Activez l'élément.
• Lancez la fonction Standard 3D > Répéter > Param. .

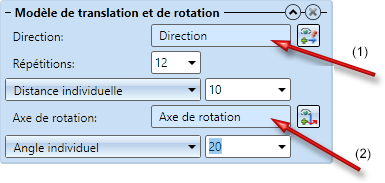

• Sélectionnez le Modèle de translation et de rotation
• Saisissez le nombre de Répétitions, ex. 12 (positif).

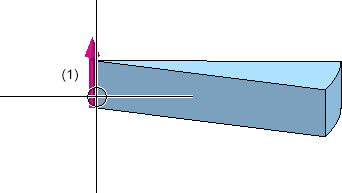

• Cliquez sur Sélectionner direction , puis identifiez l'arête gauche de l'original comme dans l'illustration.

• Sélectionnez Distance individuelle par rapport à la direction. La valeur de 10 s'applique automatiquement.

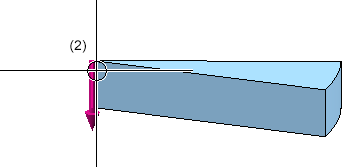

• Cliquez sur Sélectionner axe et identifiez l'arête gauche de l'original comme dans l'illustration.

• Sélectionnez l'option Angle individuel et saisissez la valeur de 20.

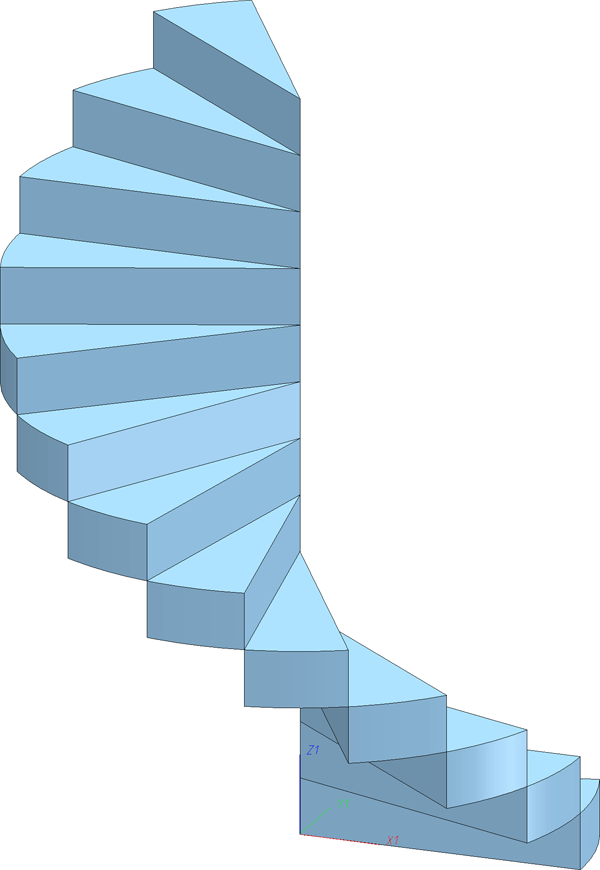

• Cliquez sur OK pour exécuter la génération de l'escalier.
