Tôles

Charpente métallique > Tôle, Nouvelle

HiCAD prend en charge dans la Charpente métallique l'insertion de différentes tôles et éléments proches de la tôle en tant qu'éléments attachés.

Les fonctions correspondantes se trouvent dans le groupe de fonctions Tôles.

	Tôles rectangulaires	Insertion de tôles de la Charpente métallique en forme de rectangulaire ou carrée, par exemple des platines frontales pour profilés.
	Raidisseurs	Raidisseurs avec coins, chanfreinés ou arrondis (vers l'intérieur ou l'extérieur), unilatéraux ou bilatéraux , comme raidisseurs partiels ou complets.
	Tôle depuis élément 3D	Convertit un solide 3D en un élément de tôle.
	Tôle depuis esquisse	Dérive une tôle à partir d'une esquisse.
	Tôle rectangulaire standard	Insertion d'une tôle normalisée rectangulaire basée sur une variante (CAO) HiCAD. L'insertion se fait de la même façon que les tôles normalisées sous Divers. Vous trouvez d'autres tôles rectangulaires sous du sous-menu Tôle rectangulaire.
	Verre laminé	Insertion de verre à partir d'esquisses.
	Caillebotis	Insertion de marche en caillebotis.



À savoir :

• Si dans le Gestionnaire de Configuration HiCAD sous Paramètres système > Annotations > Cotation 3D > Cotes paramétriques la case Élément de la Charpente métallique depuis esquisse est cochée, les profilés et tôles de la Charpente métallique dérivés d'esquisses seront alors insérés avec vos cotes paramétriques. Vous pouvez alors modifier rapidement et simplement la taille des profilés/tôles en modifiant la cote paramétrique correspondante. Simplement par un clic gauche sur la cote paramétrique de votre choix, vous pouvez sélectionner dans le menu contextuel la fonction Modifier paramètres. Saisissez la nouvelle valeur, puis quittez la fenêtre de saisie par OK. Le profilé ou la tôle sera corrigé instantanément.

• À l'insertion dans HiCAD de pièces standardisées ou de produits semi-finis (Profilés+Tôles de Charpente métallique) du catalogue, les attributs d'éléments correspondants seront en partie prédéfinis des valeurs issues des entrées du catalogue (ex. la colonne BZ est affectée à l'attribut d'élément "Numéro ID"). Cette affectation est librement configurable. Vous disposez pour cela dans les tableaux du catalogue de la possibilité de relier une colonne du tableau avec un attribut d'élément. En insérant dans HiCAD un élément de ce tableau, la valeur de la colonne qui y est reliée sera reprise dans l'attribut d'élément. Par exemple, un utilisateur peut entrer dans une colonne le numéro d'article et/ou le fournisseur, ce qui aura pour conséquence que sa valeur sera, à l'insertion de l'élément, reprise dans l'attribut d'élément et pourra ainsi être utilisée pour l'annotation de l'élément ou pour la nomenclature. Dans le tableau du catalogue (cf. l'Éditeur de catalogue), un symbole de lien sera affiché dans le titre de la colonne si celle-ci est reliée. Dans tous les tableaux standards de HiCAD pour les pièces standardisées+produits semi-finis, c'est la colonne "BZ" qui est reliée avec l'attribut d'élément "$BB", la colonne "CUSTOM1" avec l'attribut d'élément "CUSTOM1" et la colonne "CUSTOM2" avec l'attribut d'élément "CUSTOM2".

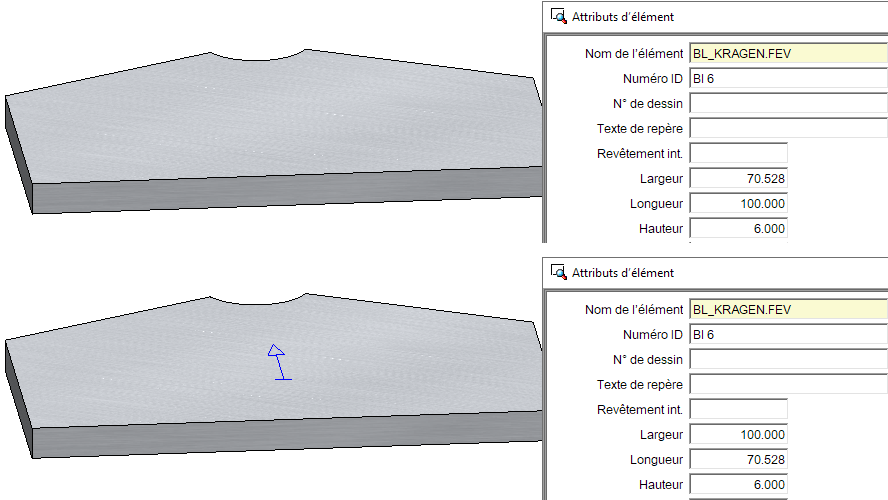

• Pour le calcul de la longueur et de la largeur des tôles de la Tôle pliée et de la Charpente métallique, la direction d'usinage sera prise en compte.

Exemple :
