Navisworks

Scène > Enregistrer/Imprimer > Enreg. sous > Format 3D (STEP, IFC, PDF 3D...)



À l'aide de l'interface Navisworks, vous pouvez exporter des scènes et éléments HiCAD dans un format de fichier d'Autodesk Navisworks. Vous pouvez créer des fichiers nwc et nwd. L'exportation comme fichier nwd n'est cependant possible que su une version sous licence de Navisworks est disponible sur l'ordinateur.

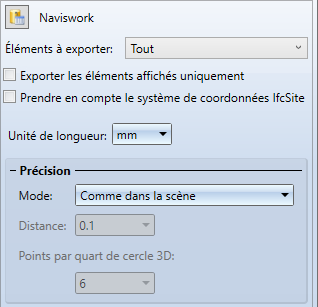

Après le lancement de la fonction, sélectionnez en bas à droite de la fenêtre de dialogue le format de fichier Navisworks. Dans la partie droite de la fenêtre, vous pouvez procéder à différents paramétrages pour votre exportation.

Ces paramètres peuvent être prédéfinis dans le Gestionnaire de Configuration ISD sous Interfaces > Interfaces 3D générales > Navisworks ainsi que sous Interfaces > Navisworks et chargés par un clic sur le symbole .



Paramètres

Effet

Exporter les éléments affichés uniquement

Si cette case est cochée, seuls les éléments qui sont visibles dans la vue active sont exportés.

Prendre en compte le système de coordonnées IfcSite

Si cette case est active, la modélisation sera transformée, si c'est possible, dans le système de coordonnées d'insertion enregistré dans le Feature de l'ensemble IfcSite (assemblage le plus haut de la structure) avec le nom IfcSite .

Unité de longueur

mm, cm, m ou inch (pouce).

Mode

Sous Précision, vous pouvez déterminer un Mode pour l'approximation polyédrique :

  • Points par quart de cercle : Saisissez le nombre de points de polygone (au moins 2). Le paramètre par défaut est 6.
  • Via tolérance de distance : Saisissez sous Distance une tolérance (0,1 par défaut).
  • Via tolérance de distance avec nombre maximal : Saisissez sous Distance une tolérance, et sous Points par quart de cercle 3D la valeur maximale.
  • Via tolérance de distance avec nombre minimal : Saisissez sous Distance une tolérance, et sous Points par quart de cercle 3D la valeur minimale.

Distance

Points par quart de cercle



Procédez au paramétrage de votre choix et indiquez le chemin et le nom du fichier d'exportation. Lorsque vous quittez la fenêtre avec OK, le fichier Navisworks est généré avec les paramètres définis.



Il est également possible d'exporter des fichiers Navisworks (*.nwc et *.nwd) via le spouleur. L'exportation en tant que fichier nwd n'est toutefois possible que si une version sous licence de NavisWorks est disponible sur le serveur du spouleur (Spooler-Server).

Lors de l'exportation de Navisworks via le spooler, l'ensemble de la scène est exporté - comme c'est le cas pour les autres formats.
