Listes d'interfaces

Les listes d'interfaces (SSL) servent à une lecture automatisée des formats étrangers comme STEP ou IGES. Le but des listes d'interfaces est de convertir en une seule étape plusieurs fichiers dans le format de fichier HiCAD. Cela représente en cas de changement de système un gain de temps considérable.

Aussi, les noms des fichiers à lire seront regroupés dans une liste d'interfaces. On pourra par la suite recourir à cette liste plutôt qu'à chaque fichier individuel.

Créer une liste d'interfaces

Scène > Ouvrir > Batch Import (b. de dial.)

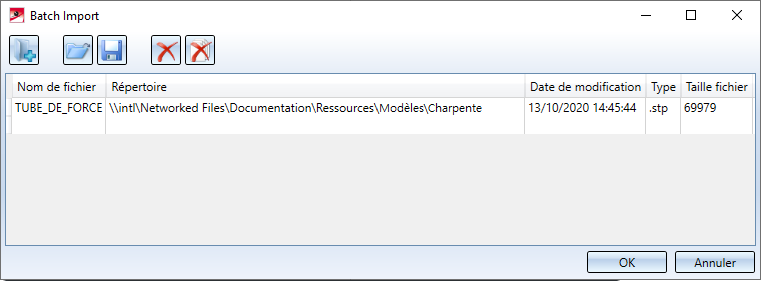

À l'aide de cette fonction, vous pouvez lire des formats étrangers de façon automatisée via une liste d'interfaces. Pour définir ou modifier une liste, utilisez les fonctions de la fenêtre de dialogue Batch Import

	Ajouter un fichier En cliquant sur ce bouton, vous pouvez ajouter à la liste des fichiers à partir de votre arborescence locale de dossiers. Une sélection multiple de fichiers est également possible.
	Supprimer de la liste le fichier sélectionné Supprimer de la liste tous les fichiers sélectionnés.
	Supprimer de la liste tous les fichiers Vide la liste complète de la fenêtre.
	Charger un fichier SSL Permet d'ouvrir dans la fenêtre une liste d'interfaces existante en vue de la modifier.
	Sauvegarder un fichier SSL Enregistre les fichiers tels qu'ils apparaissent dans la fenêtre sous forme de liste d'interfaces.

Par OK, la fenêtre de dialogue se ferme et les fichiers listés s'ouvrent.

Vous pouvez également créer votre liste d'interfaces manuellement à l'aide d'un éditeur de texte, comme par exemple le Bloc-notes de Windows :

Ajoutez tous les noms de fichiers que vous souhaitez lire dans HiCAD. Chaque nom de fichier doit figurer seul sur une ligne.
Sauvegardez la liste d'interfaces avec comme extension .SSL.

Charger une liste d'interfaces

Scène > Ouvrir > Batch Import

À l'aide de cette fonction, vous pouvez lire des formats étrangers de façon automatisée via une liste d'interfaces (.SSL). Sélectionnez le fichier SSL de votre choix.

Le processus de lecture automatique est alors lancé.
