Fonctions pour le repérage

Gestion de dessin > Éléments > Repérer

Le repérage est une condition préalable à la création de dessins de fabrication.

À l'aide de la fonction Recherche automatique d'éléments identiques et repérage, un numéro de repère est attribué automatiquement aux éléments pertinents pour la nomenclature. Pour ce faire, les paramètres définis sous Repérage > Modifier les paramètres seront utilisés.

Vous accédez à d'autres fonctions de repérage sous .

Les fonctions de repérage de l'onglet Gestion de dessin sont en grande partie identiques aux fonctions du même nom de l'onglet Scène, mais elles offrent toutefois quelques fonctionnalités et avantages supplémentaires :

• La scène, dans laquelle un élément a été repéré via la fonction Recherche automatique d'éléments identiques et repérage, sera liée à l'élément. Si l'élément est utilisé dans d'autres scènes via le référencement et y sera automatiquement repéré, l'élément sera ignoré, c'est-à-dire que le numéro de repère ne sera pas modifié.

• Si un élément géré via la Gestion de dessin est utilisé dans une scène via un référencement, et que le référencement est actualisé, le numéro de repère ne sera marqué comme "modifié" que si l'élément était également repéré dans cette scène. Sinon, l'élément ne sera pas considéré comme un élément modifié, c'est-à-dire que le numéro de repère ne sera pas défini comme négatif.

• Si un élément a été automatiquement repéré dans une autre scène (c'est-à-dire qu'il sera ignoré lors du repérage dans la scène active), et qu'il doit maintenant être repéré dans la scène active, vous devez supprimer le numéro de repère de l'élément avant le repérage . Cela supprimera également le lien de l'élément lié au repérage.



	Recherche automatique d'éléments identiques et repérage Attribue automatiquement aux éléments un numéro de repère. Pour ce faire, les paramètres définis sous Recherche automatique d'éléments identiques et Repérage, Modifier les paramètres seront utilisés.
	Actualiser le repérage, avec options Vous demande de choisir les paramètres et attribue de suite les numéros de repère.
	Repérage des éléments individuels Cette fonction permet d'attribuer manuellement un numéro de repère à des éléments individuels.
	Repérage, Modifier les paramètres Permet de modifier les paramètres de repérage. Ceux-ci se rapportent toujours, par défaut et jusqu'à HiCAD 2017, à la scène au cours de la session. Avec le repérage standard, à partir de HiCAD 2018, les modifications des paramètres se réfèrent toujours à la scène active. Au moment d'enregistrer la scène, les paramètres de repérage sont ici également sauvegardés. Notez encore que les fenêtres de dialogues affichées dépendent du mode de repérage en cours d'utilisation.
	Marquer tous les éléments avec le même numéro de repère Recherche et surligne tous les éléments qui possèdent le même numéro de repère que l'élément identifié.
	Marquer tous les éléments correspondant à un seul numéro de repère Recherche et surligne tous les éléments qui correspondent au numéro de repère indiqué.
	Supprimer un numéro de repère, Élément Supprime le numéro de repère d'un élément individuel. Les numéros de repère des éléments secondaires de chaque élément identifié sont conservés.
	Supprimer un numéro de repère, Élément+Éléments secondaires Supprime le numéro de repère d'un élément individuel. Également les numéros de repère des éléments secondaires de chaque élément identifié sont supprimés.
	Supprimer un numéro de repère, Tout Supprime tous les numéros de repère.
	Passer au repérage standard depuis HiCAD 2018 Cette fonction permet de convertir les repérages effectués avec le mode Repérage jusqu'à HiCAD 2017 en repérage standard.

Si vous souhaitez effectuer le repérage à l'aide d'une des fonctions ci-dessus, vous devez veiller à ce que, dans les options, le paramètre Repérer uniquement les éléments nouveaux et modifiés est coché. Il s'agit du réglage par défaut.



À savoir :

• Pour le repérage, le paramètre Repérage des éléments verrouillés du Gestionnaire de Configuration sous PDM > Gestion de dessin est pris en compte. Vous pouvez y spécifier comme les éléments qui ont dans le HELiOS le statut Validé, et ainsi les éléments verrouillés contre la modification, devront être traités. Les valeurs possibles sont :

Oui
Même les éléments validés seront pris en compte par le repérage.

Non
Les éléments validés ne seront pas repérés.

Uniquement les fiches d'élément indépendamment au projet (par défaut)
Seuls les éléments, dont la fiche d'article a été attribuée manuellement, seront pris en compte.

Uniquement les fiches d'élément dépendantes au projet
Seuls les éléments, dont la fiche d'article a été attribuée automatiquement, seront pris en compte.

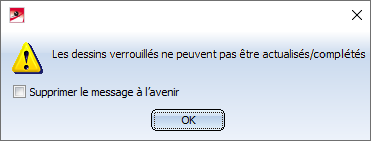

Si, par exemple, la valeur Non est sélectionnée, tous les éléments validés seront alors ignorés par le repérage et le message suivant apparaîtra :

• Les bulles de désignations des éléments secondaires, des perçages et des connexions qui se trouvent au dos du profilé principal, peuvent être identifiées par un autre type de ligne. Le paramètre est défini dans le fichier STAB3DPAR.DAT (répertoire SYS de HiCAD). Le paramètre par défaut est à chaque fois 3.

Treatment of sub-parts/bores/connections in backside of main-profile:
Linetype(0-10) of designation tags of sub-part (0=default linetype, 1=continous line)
3
Linetype(0-10) of designation tags of bores (0=default linietype, 1=continous line)
3
Linetype(0-10) of designation tags of connections (0=default linetype, 1=continous line)
3

• Pour rechercher des éléments à l'intérieur d'une fourchette particulière de numéros de repère, utilisez la fonction de recherche avec CTRL+F ou Rechercher dans l'ICN. Activez la case Numéro de repère et indiquez la fourchette de numéros de repère (ex. 200 - 500). Il est encore possible de rechercher certains numéros de repère à l'aide du filtre d'élément.

• Lors du repérage automatique, la recherche des éléments identiques est également effectuée par HiCAD. Les éléments identiques reçoivent le même numéro de repère. Ainsi, dans la liste des éléments, tous les éléments identiques sont regroupés sous un seul numéro de repère. HiCAD ne crée qu'un dessin d'élément individuel pour les éléments identiques et les éléments identiques n'apparaissent qu'en un seul exemplaire dans le dessin d'exécution. C'est l'attribut Pertinent pour la nomenclature dans les attributs d'élément qui détermine si un élément apparaît dans la nomenclature (et non la présence d'un numéro de repère).

• Pour les scènes qui ont été créées et modifiées avec les fonctions sous Gestion de dessin, le champ N° de repère de la fenêtre des Attributs d'élément est condamné.
