Créer une nouvelle scène
Gestion de dessin > Scène > Nouveau
À l'aide des fonctions sous Nouveau, vous créez de nouvelles scènes.
En cliquant sur l'icône
, vous activez la fonction principale Nouvelle scène avec base de données, avec nouvelle fiche d'article. En cliquant sur la flèche
en-dessous de l'icône, vous accédez à un menu déroulant avec d'autres fonctions.
En tout, vous disposez des fonctions suivantes :
- Nouvelle scène avec base de données, avec nouvelle fiche d’article
- Nouvelle scène avec base de données, attribuer une fiche d’article
- Nouvelle scène sans base de données
À savoir :
-
- Utilisez le champ Dénomination, car il s’avérera pratique lors de la recherche des éléments et des documents.
- Vous pouvez également recourir aux possibilités de classification, par exemple en profilés, tôles, tôles pliées, etc.

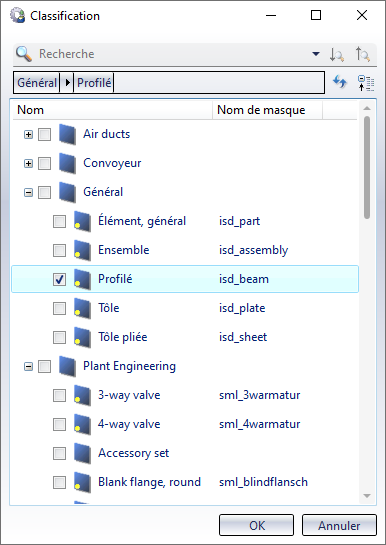

Classification
- Saisissez dans le masque des Attributs d'élément des noms logiques pour les ensembles et travaillez avec les types d'utilisation. Vous pouvez, par exemple, dans le secteur du bâtiment définir les éléments comme piliers, poutres, traverses, poteaux, etc. Cela permet par la suite, entre autres, de pouvoir créer des dessins d'exécution ou des nomenclatures en fonction du type d'utilisation.
- Si vous utilisez la solution de la gestion de dessin, la scène doit impérativement comporter un ensemble principal. À la création de nouvelles scènes avec les fonctions de la Gestion de dessin, un ensemble principal est automatiquement créé.

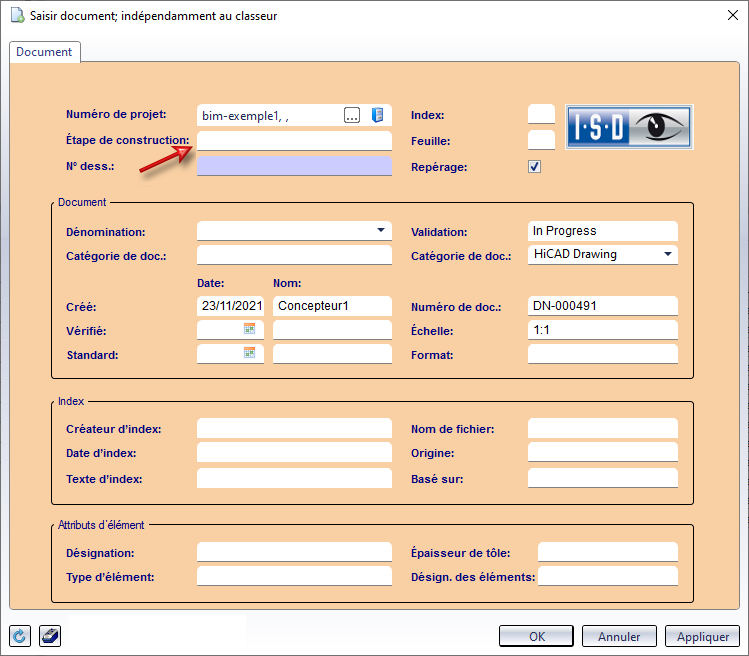

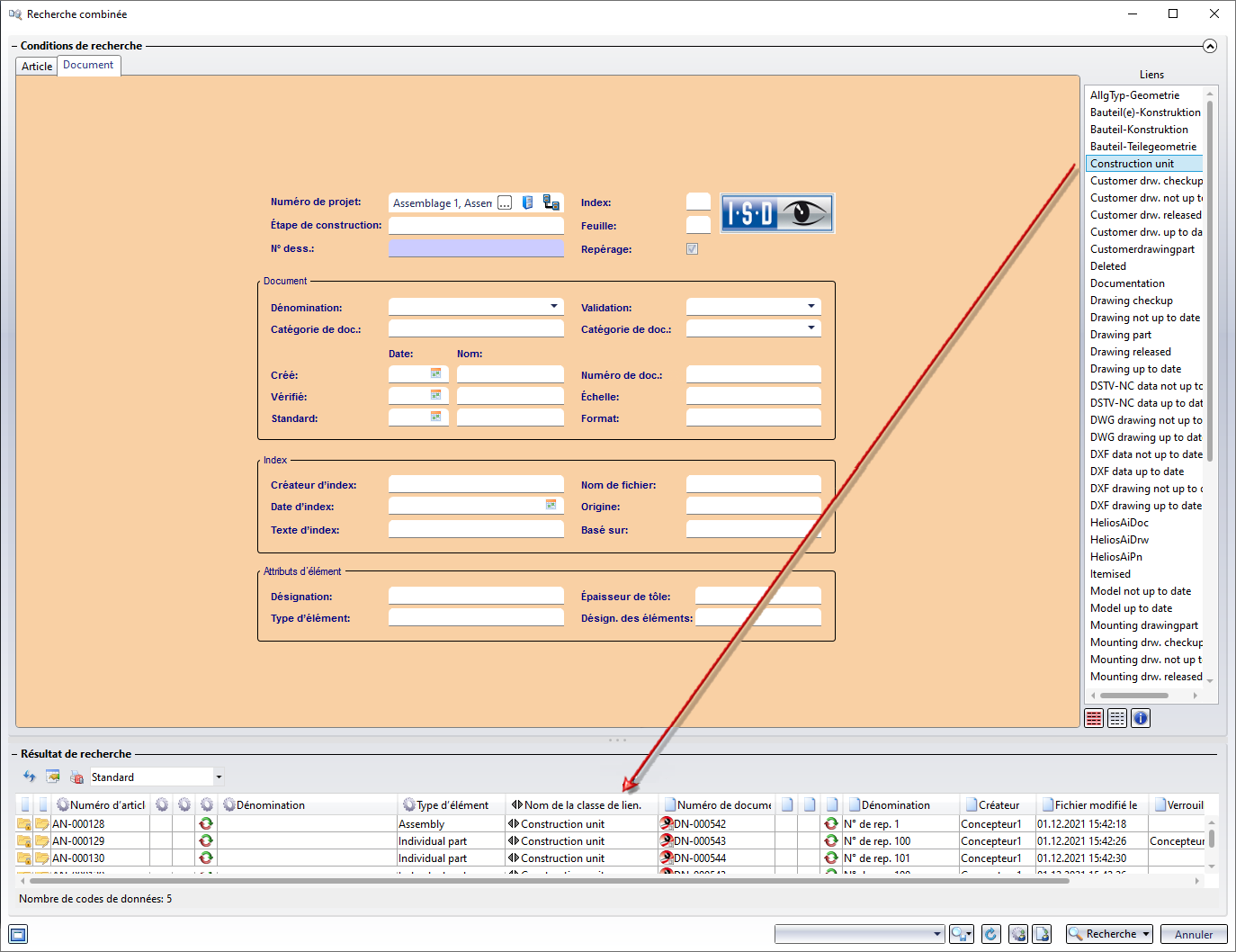

- À l'aide de l'attribut de document CONSTRUCTION_SECTION, vous pouvez identifier les ensembles comme étapes de construction. Si cet attribut a été attribué à un ensemble via la fiche document, tous les éléments qui lui appartiennent obtiendront un lien appelé Étape de construction. De cette manière, vous pouvez vérifier à tout moment à quel ensemble appartient un élément. Les masques de saisie de données de documents spécialement conçus pour la gestion des dessins contiennent déjà cet attribut. Si vous travaillez avec les masques standards de HELiOS et que vous souhaitez utiliser l'attribut CONSTRUCTION_SECTION, vous devez compléter les masques en conséquence à l'aide de l'Éditeur de masque .
La fiche d'article d'une scène gérée avec la Gestion de dessin est unique et attribuée à un projet uniquement.
Le statut actuel d'une scène de la gestion de dessin est indiqué dans l'ICN, par exemple :
Nouvelle scène avec base de données, avec nouvelle fiche d’article
Gestion de dessin > Scène > Nouveau
Cette fonction vous permet de créer une nouvelle scène avec une nouvelle fiche d'article et une nouvelle fiche de document.

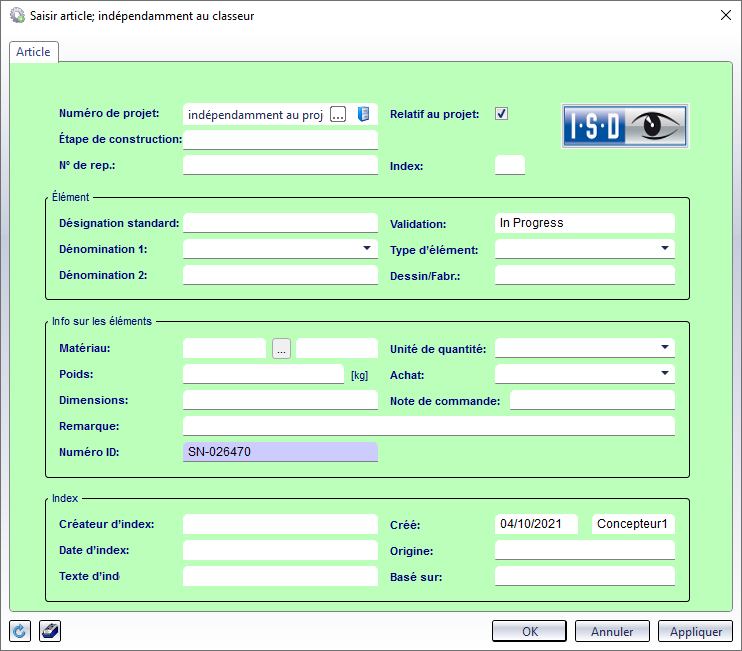

- Saisissez dans la fenêtre de dialogue Saisir article les attributs de l'article et quittez la fenêtre par OK.
- Saisissez dans la fenêtre de dialogue Saisir document les attributs du document et quittez la fenêtre par OK.
- HiCAD créé automatiquement un ensemble principal et affiche le masque Attributs d'ensemble. Indiquez les attributs de votre choix et fermez la fenêtre à l'aide du bouton Valider les modifications.
Nouvelle scène avec base de données, attribuer une fiche d’article
Gestion de dessin > Scène > Nouveau > Attribuer la fiche d’article
Utilisez cette fonction pour créer une nouvelle scène à laquelle une fiche article déjà existante sera attribuée. La fiche de document sera nouvellement créée.
- La fenêtre de dialogue Recherche d'article s'ouvre. Vous sélectionnez ici la fiche d'article que vous souhaitez utiliser. Confirmez avec OK.
- Saisissez dans la fenêtre de dialogue Saisir document les attributs du document et quittez la fenêtre par OK.
- Le masque des Attributs d'élément s'ouvre. Les attributs de l'ensemble principal sont affichés ici. Indiquez les attributs de votre choix et fermez la fenêtre à l'aide du bouton Valider les modifications.
Nouvelle scène sans base de données
Gestion de dessin > Scène > Nouveau > Concevoir
Utilisez cette fonction pour créer une nouvelle scène qui ne sera pas gérée dans la base de données HELiOS.
Le masque des Attributs d'élément s'ouvre. Les attributs de l'ensemble principal sont affichés ici. Indiquez les attributs de votre choix et fermez la fenêtre à l'aide du bouton Valider les modifications.
Ces dessins peuvent également être gérés ultérieurement via HELiOS. Pour ce faire, activez le projet auquel la scène a été attribuée et enregistrez la scène avec la fiche d'article.
