Dérivation de dessin : actualiser un dessin

Scène > Repérer/Détailler > Dériver > Actualiser le dessin dérivé

Utilisez cette fonction pour actualiser un dessin dérivé déjà créé après avoir modifié la scène. De plus, en actualisant le dessin, vous pourrez supprimer des vides dans celui-ci qui seraient par exemple survenus en supprimant une vue inutile.

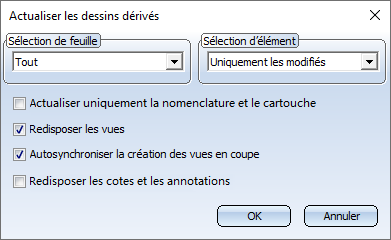

Après avoir lancé la fonction, la fenêtre de dialogue Actualiser les dessins dérivés s'ouvre.

1. Sélectionnez la feuille à actualiser dans la liste de choix Sélection de feuille. Si seule la feuille active doit être actualisée, sélectionnez alors Feuille active. Si toutes les feuilles doivent être actualisées, sélectionnez alors l'entrée Tout.
2. Déterminez avec Sélection d'élément quels éléments doivent être pris en compte par l'actualisation :

• Tout
• Uniquement les modifiés
• Sélectionnez individuellement
• Liste de sélection

3. Vous pouvez définir d'autres paramètres en sélectionnant ou désélectionnant la case.

Actualiser uniquement la nomenclature et le cartouche	Si juste la nomenclature et le cartouche du dessin doivent être actualisés, cochez alors la case. Toutes les autres modifications, telles que l'échelle, les cotations, les dénominations ou les nouvelles vues en coupe, ne seront alors pas réalisées. Les contenus seront cependant corrigés automatiquement si cela est nécessaire. Si cette case est cochée, les autres cases seront alors désélectionnées. Important : Les bulles (par exemple le diamètre des perçages standardisés) ont un point d'attache placé de manière absolue. Si le perçage est déplacé, le point d'attache reste à l'endroit initial et sa position ne correspond plus au perçage. Cela crée ainsi des situations dans lesquelles les bulles pointent vers le mauvais perçage.
Redisposer les vues	Si vous ne souhaitez pas redisposer les vues des feuilles actualisées, par exemple pour conserver vos propres décalages de vue, décochez la case Redisposer les vues.

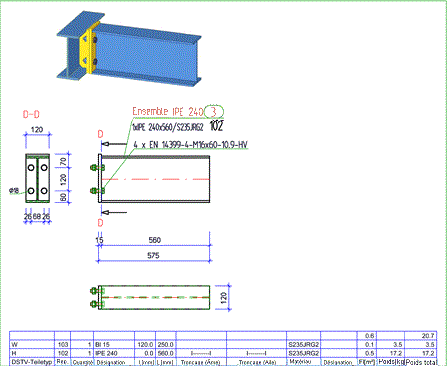

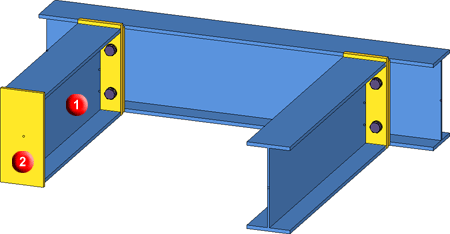

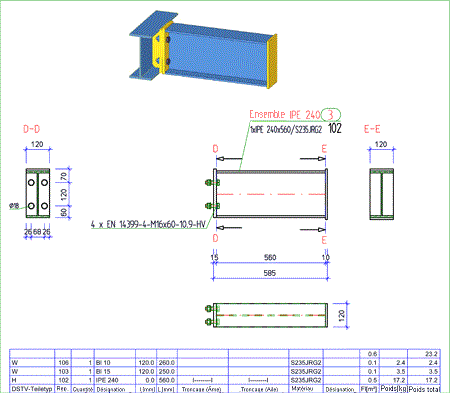

Autosynchroniser la création des vues en coupe	Au moyen de la case Autosynchroniser la création des vues en coupe, vous déterminez comment traiter les vues en coupe qui sont encore manquantes et celles qui sont superflues. Si la case est cochée, il sera procédé comme suit : Les vues en coupe qui sont manquantes après l'ajout d'éléments détachés seront ajoutées automatiquement au dessin déjà créé. Les vues en coupe qui sont superflues après la suppression d'éléments détachés seront supprimées automatiquement au dessin déjà créé. Exemple Dessin d'atelier du profilé (1) Dessin d'atelier après suppression de la platine de recouvrement (2) et actualisation du dessin
Redisposer les cotes et les annotations	Si vous avez créé ou disposé manuellement les cotes et les annotations dans les dessins, vous avez alors la possibilité, en décochant la case Redisposer les cotes et les annotations, de choisir que les cotes/annotations, tout comme leurs dispositions, soient conservées lors de l'actualisation des dessins. Les contenus seront cependant corrigés automatiquement si cela est nécessaire. La conservation des cotations/annotations ne peut seulement fonctionner, si la case Ajuster l’échelle à la taille du cadre n'est pas cochée lors de la dérivation du dessin. Veuillez par ailleurs tenir compte de ce qui suit : Lors de la modification de la scène, de nouveaux points d’attache de cote ou des annotations peuvent apparaître ou disparaître. Dans ce cas, la conservation des cotes et des annotations n'est pas possible. Cela signifie que ces cotes et ces annotations seront de nouveau créées et doivent être par la suite réajustées par vos soins.



4. Pour exécuter l'actualisation, quittez la fenêtre par OK. Si vous avez sélectionné sous Sélection d'élément l'entrée Sélectionnez individuellement, HiCAD vous invite à identifier les éléments de la scène de votre choix.

À savoir :

• Pour créer une liste de sélection, identifiez les éléments de la construction qui vous voulez prendre en compte pour l'actualisation du dessin en maintenant appuyée la touche CTRL. Cela est possible aussi bien dans l'ICN que sur la scène même. Vous pouvez également sélectionner les éléments en traçant un rectangle sur la scène en maintenant la touche CTRL en même temps que le bouton gauche de la souris. Seulement alors lancez la fonction Actualiser le dessin dérivé.
• Si vous usinez des profilés qui ont déjà été repérés, les numéros de repère de ces éléments seront identifiés selon les paramètres de l'ICN. Vous devez repérer à nouveau les profilés modifiés avant d'actualiser le dessin d'exécution.
• Si vous avez complété votre scène par d'autres éléments/ensembles, les vues déjà présentes sont alors conservées lors de la modification d'un dessin d'exécution. Les dessins supplémentaires seront ajoutés en fonction des paramètres sélectionnés.
• Le cadre des groupes de vues sera ajusté automatiquement à la taille des groupes de vues modifiés.
• Pour supprimer des vues d'un dessin d'exécution, utilisez les fonctions des menus contextuels des vues, clic droit soit dans l'onglet Vues de l'ICN ou dans la fenêtre de dessin.
• Les vues en coupe supprimées manuellement dans un dessin d'exécution restent supprimées également après une actualisation du dessin. Pour les nouveaux éléments attachés, des vues en coupe seront créées, les vues en coupe supprimées ne seront cependant pas restaurées
• En ouvrant une scène avec une actualisation des éléments référencés, le dessin d'exécution ne sera pas automatiquement actualisé.
• Les vues les coupes et les détails 2D / 3D ajoutés individuellement seront conservées lors de l'actualisation de dessin et actualisés géométriquement.
• Pour les scènes externes gérées par PDM , il est maintenant possible, dans le Gestionnaire de Configuration, de paramétrer si les vues en coupe manquante doivent être créées lors d'une actualisation de la dérivation de dessin. Ce paramétrage s'effectue sous PDM > Dérivation automatique de dessin > Dessin de fabrication à l'aide du paramètre Corriger la création des vues en coupe lors de l'actualisation des scènes gérées par PDM. Le paramètres par défaut est 1 (corriger).

De même, la redisposition automatique des vues peut être désactivé pour les scènes externes gérées sous PDM > Dérivation automatique de dessin > Dessin de fabrication à l'aide du paramètre Redisposer les vues lors de l'actualisation des scènes gérées par PDM. Le paramètre par défaut est 1 (redisposer).

• Si l'échelle des vues du dessin d'exécution est modifiée, les vues créées manuellement seront alors mises à l'échelle en actualisant le dessin d'exécution. Les liens entre les vues sont conservés, cela veut dire que les vues créées manuellement restent liées en aligné même après le changement d'échelle. Pour les vues de détail ou les vues en coupe limitées, l'échelle sera toujours modifiée dans la relation.

• Pour les annotations dans les dessins d'exécution, les fichiers FTD respecteront les paramètres actuels du Gestionnaire de Configuration sous Dérivation automatique de dessin > Dessin de fabrication > Dépendant du type d'utilisation > name > Annotation. name représente ici le nom de chacun des types d'utilisation.
• Si une cote créée automatiquement dans une vue de dessin d'exécution, c'est-à-dire une cote basée sur les règles de cotation, est supprimée, cette cote ne sera alors pas restituée à l'actualisation du dessin d'exécution !

Dans le détail, voici comment il sera procédé à partir de HiCAD 2017 SP1 :

• La cote choisie sera supprimée et non restituée même lors d'une actualisation du dessin.

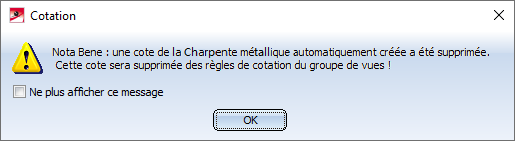

• Le lot de règles de cotation enregistré dans les données du dessin d’exécution pour les groupes de vue de la cote choisie sera adapté de sorte que, pour la règle de cotation utilisée, la cote soit enlevée dans la direction et la vue correspondantes. HiCAD le signalera en affichant le message suivant :


Si ce message ne doit plus être affiché pendant la session actuelle de HiCAD, cochez alors la case Ne plus afficher ce message.

• Toutes les cotes de la vue, qui ont été créées avec la même règle de cotation et la même direction que la cote supprimée, seront transformées en cotes interactives et seront conservées lors de l'actualisation de dessin.

Si vous ne souhaitez pas ce mode de fonctionnement, vous pouvez alors le désactiver dans le Gestionnaire de Configuration, et ce sous Paramètres système > Annotations > Cotation 3D en décochant la case Refaçonnage lors de la suppression des cotes du dessin d'exécution. Cela est conseillé lorsqu'une trop grande perte de performance survient dans le dessin d'exécution qui contient un grand nombre de vues.

Le nouveau mode de fonctionnement n'est valable que pour les dessins d'exécution nouvellement créés ou actualisés à partir de HiCAD 2017 SP1 !

• Si la perspective d'une vue axonométrique est modifiée (par exemple en faisant pivoter la vue) dans un dessin d'exécution créé avec la dérivation automatique de dessin, la perspective est conservée lorsque le dessin est actualisé. Les vues interrompues créées automatiquement sont recalculées en conséquence. En revanche, les vues interrompues créées manuellement ne sont pas conservées.

Nota bene:

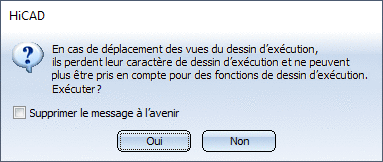

Lorsque vous déplacez une vue d'une feuille de dessin vers une autre feuille (par drag & drop), le message suivant apparaît :

Si vous exécutez cette action par oui, les vues en question ne seront plus prises en compte lors de l’actualisation du dessin d'exécution.
