Vues > Modifier > Créer/Modifier/Supprimer intitulé(s) de la vue
À l'aide de cette fonction, vous pouvez indiquer un intitulé à la vue active ou en modifier une déjà existante. À l'aide de la même fonction, vous pouvez par ailleurs également supprimer l'intitulé de la vue.
Les paramètres par défaut pour la position de l'intitulé peuvent être spécifiés dans le Gestionnaire de Configuration sous Dessin > Vues > Identification.
Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favoris afin de pouvoir les réutiliser à tout moment. Pour cela, cliquez sur le symbole
en bas à gauche de la fenêtre. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.
Nota bene :
Si la vue active est une vue en coupe ou une vue de détail, ou encore une vue avec une identification selon la méthode fléchée, le champ Désignation de la vue dans la fenêtre Intitulé de la vue est alors condamné et grisé.

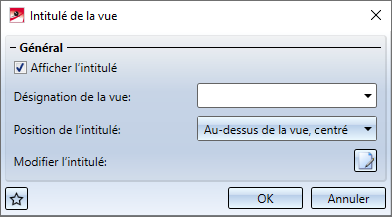

Attribuer un intitulé
- Cochez la case Afficher l'intitulé.
- Appliquez ou modifiez la désignation de la vue.
Si la scène contient des désignations de vue (par ex. pour des vues en coupe/de détail) dans lesquelles des lettres majuscules ou des chiffres sont utilisés comme désignation, HiCAD propose alors automatiquement, le cas échéant, la plus petite lettre majuscule ou le plus petit chiffre non encore utilisé pour la désignation de la vue. Les vues qui ne possèdent qu'un intitulé (sans identification dans une vue d'origine) sont également prises en compte. C'est la dernière désignation utilisée qui détermine si une lettre ou un chiffre sera proposé. - Sélectionnez la position de l'intitulé : au-dessus ou au-dessous de la vue, centré, aligné à gauche ou aligné à droite.
L'alignement se réfère ici à la géométrie représentée dans la vue (sans annotations).

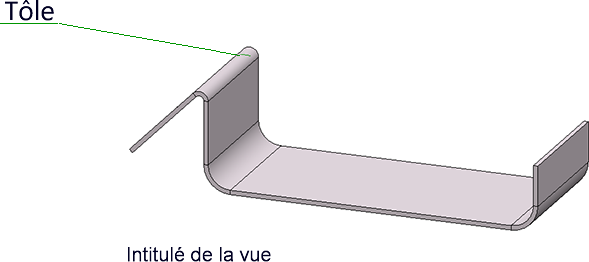

Alignement à gauche, au-dessous

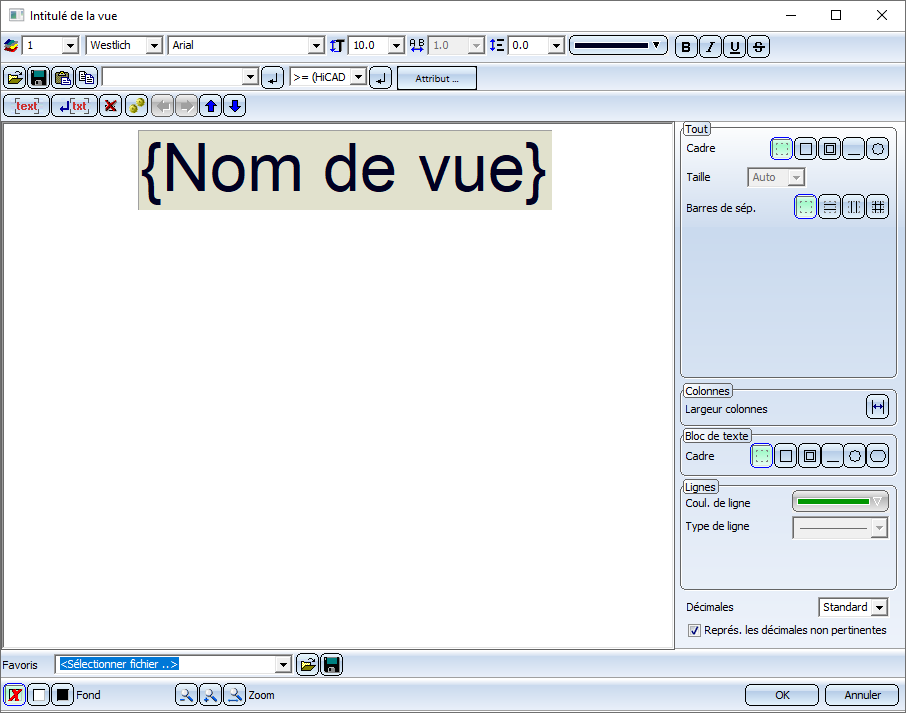

- Si vous souhaitez retravailler l'intitulé, par exemple utiliser un autre texte comme désignation de la vue ou changer la taille ou la couleur, etc., cliquez alors sur
. Vous pouvez alors indiquer et formater le texte comme dans l'Éditeur d'annotation.
Déterminez les composants qui doivent apparaître dans l'intitulé. Il peut s'agir de textes bruts ou d'attributs.
Par exemple, vous pouvez utiliser pour l'intitulé le nom de la vue, la désignation, l'échelle et, dans le cas où la vue est dérivée dans l'alignement, la flèche et l'angle.
Le paramètre prédéfini par ISD pour l'intitulé est la désignation de la vue. Cela est spécifié dans le fichier VIEWHEADER.FTD stocké dans le répertoire sys de HiCAD. Vous pouvez modifier les paramètres prédéfinis en corrigeant le fichier FTD en conséquence.
Effacer un intitulé
Pour ne pas afficher un intitulé, activez tout d'abord la vue concernée. Lancez ensuite la fonction Créer/Modifier/Supprimer intitulé(s) de la vue et décochez la case Afficher intitulé.

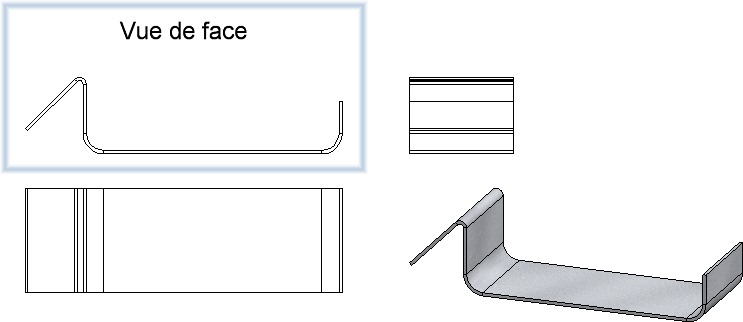

Modifier un intitulé
Pour modifier ultérieurement un intitulé de vue, vous disposez des possibilités suivantes :
- Faites un double-clic sur l'intitulé de la vue. La fenêtre de dialogue Intitulé de la vue s'ouvre.
- Activez la vue avec l'intitulé à modifier et lancez la fonction Créer/Modifier/Supprimer intitulé(s) de la vue .
- Cliquez avec le bouton droit de la souris sur l'intitulé et sélectionnez une des fonctions du menu contextuel :
Supprimer un intitulé
Pour supprimer l'intitulé de la vue active, cliquez sur le symbole sous la
et sélectionnez la fonction Supprimer intitulé(s) de la vue
.
