Exemple de simulation - Moteur de translation, avec et sans collision

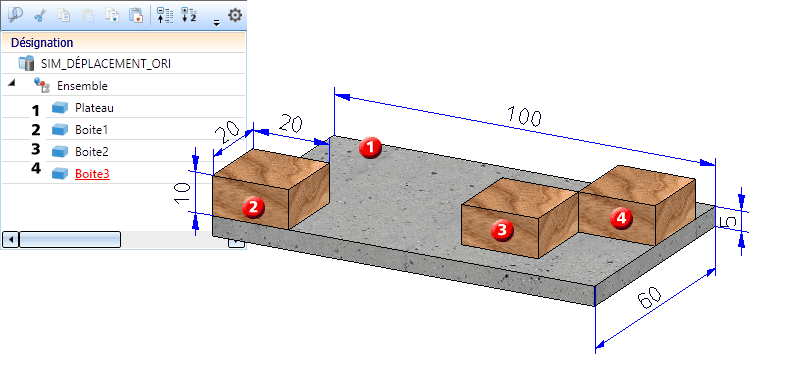

Nous utilisons pour cet exemple un ensemble composé des éléments illustrés ci-dessous. Les éléments ne sont pas soumis ici à des contraintes HCM. Un matériau aura été attribué aux éléments.
Pour cet ensemble, une simulation de mouvement avec un moteur de translation a été créée pour la Boite1 - sans contrôle de la vue. Activez tout d'abord l'ensemble. Ensuite :
- Créez une Nouvelle simulation
. - Désactivez le contrôle de la vue par un clic droit sur
Contrôle de la vue puis sélectionnez
Désactiver. - Lancez la fonction Moteur de translation
(avec comme élément à déplacer la Boite1, Direction de déplacement : arête inférieure de la boîte (a), Vitesse 10 mm/sec).
- Paramètres
: Images par seconde 20, Case de collision décochée. - Durée maximale de la simulation : 10 sec. et intervalle de temps : 8 sec.

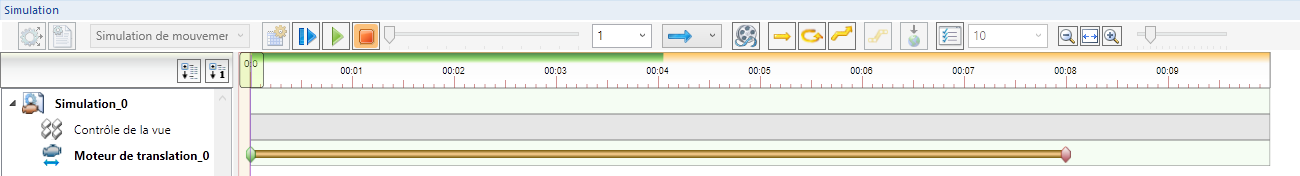

- Calculer la simulation
Film (sans test de collision)
- Cochez maintenant dans la fenêtre des paramètres la case Annuler le calcul en cas de collision.
- La simulation doit être calculée à nouveau .
Film (avec test de collision)
