Référencement interne

Scène > Enreg./Référencer > Référencer l'élément, Enregistrer, Dessin d'élément individuel

En plus du référencement en externe, vous avez la possibilité de référencer en interne des éléments 3D, c'est-à-dire sans enregistrer l'élément. De cette manière, la gestion des éléments identiques au sein d'une scène est possible, sans même enregistrer les éléments référencés.

Pour référencer en interne les éléments de votre scène :

1. Activez l'élément de votre choix.
2. Sélectionnez la fonction Référencer l'élément, Enregistrer, Dessin d'élément individuel  .
3. Cochez la case Référencer en interne.
4. Cochez au besoin la case Référencer également les éléments identiques, , si vous souhaitez également que les éléments identiques à l'élément actif soient référencés. HiCAD recherche donc les éléments dont le nom et/ou la géométrie concordent avec celui/celle de l'élément à référencer. Tous les éléments trouvés auxquels cela correspond seront référencés en interne de façon automatique.
5. Quittez la fenêtre par OK.

Pour réutiliser des éléments référencés en interne, vous pouvez simplement copier l'élément. Recourez pour cela aux fonctions

• du groupe de fonctions Répéter de l'onglet Standard 3D ou Copier/Coller du menu contextuel de l'ICN ou

• Copier dans le presse-papier HiCAD et Insérer à partir du presse-papier HiCAD de la barre d'outils de l'ICN.

Veuillez à ce sujet prendre connaissance de ce qui suit.

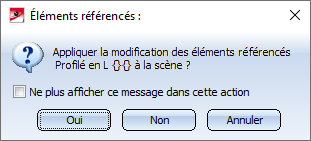

Si un élément référencé en interne ou un ensemble avec des éléments référencés en interne est inséré au moyen du presse-papiers de HiCAD d'une scène vers une autre scène dans lequel existeraient déjà des éléments référencés en interne identiques aux éléments référencés en interne du presse-papiers, HiCAD demandera si ces éléments doivent être adaptés à la version de la scène, par exemple :

En cochant ou non la case Ne plus afficher ce message dans cette action, vous pouvez préciser si l'actualisation doit être explicitement confirmée pour chacun des éléments ou non. Si la case est décochée (paramètre par défaut de ISD), la requête est effectuée pour chacun des éléments correspondants. Pour les ensembles avec de nombreux éléments référencés en interne, cela peut être très gênant et prendre beaucoup de temps. Si la case est cochée, le fait de cliquer sur Oui entraîne l'actualisation de tous les éléments correspondants en évitant d'autres requêtes. Si vous cliquez sur Non, les éléments correspondants du presse-papiers restent inchangés.

Ce n'est que lorsque les éléments de la scène diffèrent des éléments correspondants du presse-papiers que la requête s'affichera à nouveau.

À savoir :

• La fonction décrite est disponible dans l'onglet Scène et dans le menu contextuel pour éléments.
• Les éléments référencés en interne sont identifiés dans l'ICN par le symbole .
• À la différence du référencement externe, les éléments ne sont pas ici sauvegardés comme fichier KRA. C'est pourquoi l'option Sans enregistrer est cochée par défaut. L'enregistrement comme dessin de détail (d'élément individuel) est cependant possible pour les éléments référencés en interne.

• Au moment de modifier les éléments référencés en interne, l'actualisation automatique des éléments identiques dans la scène en cours peut aussi être désactivée. L'actualisation manuelle des éléments référencés est donc également possible. Cela peut être spécifié dans le Gestionnaire de Configuration sous Paramètres système > Référencement avec le paramètre Actualiser automatiquement les éléments référencés après chaque modification.

Nota bene :
Veuillez ne pas insérer des éléments référencés en interne comme éléments secondaires d'éléments référencés en externe. Cela pourrait entraîner des erreurs !
