Vue interrompue
Élément 2D > Aides > Menu déroulant Perçage > Vue interrompue, dans la direction Y
Ces fonctions permettent de créer une vue interrompue d’arbres ou d’autres éléments dans la direction X ou Y.
- Commencez par identifier l’élément.
- Sélectionnez ensuite les cotations en traçant un cadre de sélection.
Les cotations et la zone à interrompre doivent être entièrement situées à l’intérieur du cadre de sélection.
- Indiquez ensuite l’endroit où l’élément doit être interrompu en traçant un cadre de sélection et en utilisant l’option de point O.

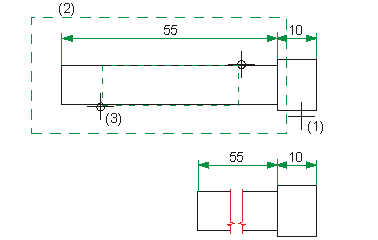

(1) Élément identifié
(2) Cotations à modifier
(3) Interruption
À savoir :
- Pour afficher temporairement les interruptions dans l’ICN, faites un clic droit sur le nom de la construction dans l’ICN. Dans le menu contextuel qui apparaît à l’écran, sélectionnez ensuite la fonction Afficher/Masquer les éléments aux.
- Les cotations 2D ajoutées ultérieurement ne prendront pas en compte l’interruption. Si vous souhaitez que les cotations soient corrigées en fonction de l’interruption, nous vous recommandons d’utiliser le paramètre de cotation Chiffre de cote avec perte au pli.
