2D - Quoi de nouveau ?
Service Pack 1 2022 (V. 2701)
Ajout du fichier SKIZZTEC.DAT au gestionnaire de configuration
Les paramètres de la grille de dessin 2D du fichier SKIZZTEC.DAT sont désormais intégrés au gestionnaire de configuration (ISDConfigEditor.exe).
Vous pouvez retrouver les entrées du fichier DAT sous Paramètres système > Esquisse > Grille de dessin 2D.
Modifier les paramètres des lignes éléments
Le menu contenant les fonctions de modification des paramètres de ligne-élément a été modifié, et les fonctions en doublon ont été supprimées.
Major Release 2022 (V. 2700)
Technique d’esquisse 2D - Définir l’affichage de la distance de la grille de dessin au lancement d’HiCAD
L’entrée Facteur du curseur de distance (Faktor für Distanzcursor) du fichier SKIZZTEC.DAT a été ajoutée au gestionnaire de configuration. Vous pouvez désormais afficher la distance entre le curseur et la grille de dessin. Pour ce faire, accédez à Paramètres système > Esquisses > Grille de la technique d'esquisse 2D. Par exemple, lorsque vous exécutez la fonction 2D Polyligne
(Géométrie 2D > Dessiner), puis que vous sélectionnez un point et que vous déplacez la souris à un autre endroit de la scène, alors la distance sera affichée au niveau du curseur.

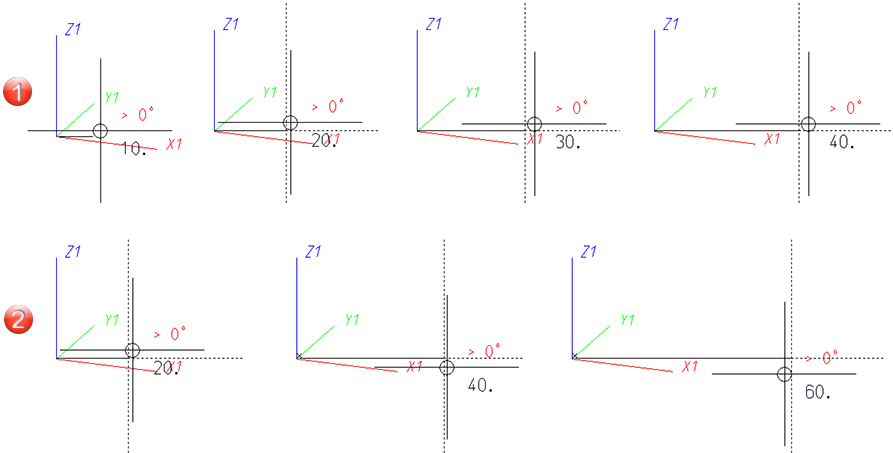

(1) Si vous indiquez une distance de 3,333 dans le gestionnaire de configuration, alors la valeur en pourcentage par défaut sera affichée par intervalles de 10 (10, 20, 30, etc.).
(2) Si vous indiquez une distance de 10 dans le gestionnaire de configuration et que vous redémarrez HiCAD, alors la valeur en pourcentage par défaut sera affichée par intervalles de 20 (20, 40, 60, etc.).

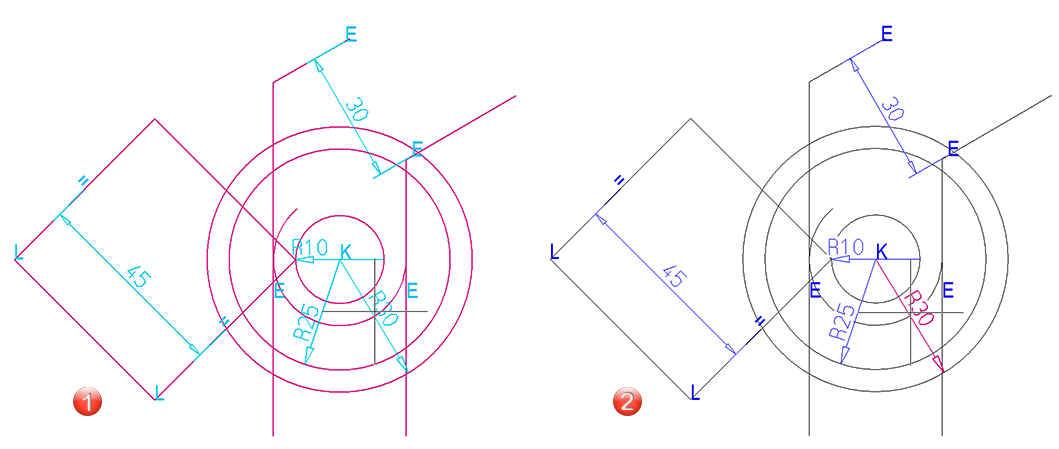

Capture des cotes paramétriques et des cotes HCM
Jusqu’ici, lorsque vous sélectionniez le chiffre de cote d’une cote paramétrique ou d’une cote HCM à l’aide du curseur, la géométrie sous-jacente était également capturée. Dans HiCAD 2022, cette fonctionnalité a été modifiée. Désormais, les cotes paramétriques et les cotes HCM seront sélectionnées en priorité.
(1) Avant correction (2) Après correction - HiCAD 2022
Importation de pièces standardisées HASCO et STRACK
Les fonctions d’insertion des pièces standardisées HASCO et STRACK avaient été améliorées dans la version 2021.
Depuis HiCAD 2022, il n’est désormais plus possible d’importer ces éléments en utilisant les macros et l’API.
