Technique d’esquisse : cas pratique

1. Exécutez la fonction Tracer une polyligne.

2. Indiquez l’emplacement du point initial de l’esquisse.
3. Ouvrez le menu contextuel à l’aide d’un clic droit, puis sélectionnez le mode Grille d’angle.

Dans le mode Grille d’angle, la valeur affichée dépend du niveau de zoom actif.

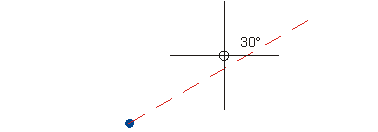

Définition de la direction de la ligne auxiliaire

4. Appuyez sur la barre d’espace, puis entrez le degré d’angle de votre choix.
5. Définissez ensuite la longueur de la ligne auxiliaire. La valeur de la longueur indiquée dépend du niveau de zoom actif.

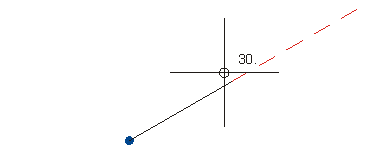

Définition de la longueur de la ligne auxiliaire

6. Appuyez sur la barre d’espace, puis entrez la longueur de votre choix.

Vous pouvez également tracer une ligne auxiliaire sous forme d’arc circulaire, dont le point initial et le point final sont tangents aux lignes-éléments adjacentes.

7. Ouvrez le menu contextuel,
8. Sélectionnez le mode Grille d’angle.
9. Indiquez la ligne auxiliaire avec laquelle le cercle doit être tangent. Cliquez sur la surface de dessin. La valeur de l’angle formé s’affiche au niveau du curseur.
10. Placez le curseur au début de la ligne (la distance doit être égale à 0).

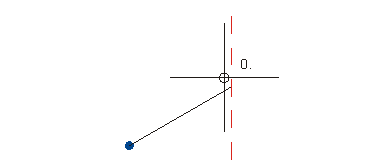

Une distance égale à 0 active l’affichage du cercle

11. Faites un clic gauche pour modifier le rayon du cercle à l’aide du curseur.

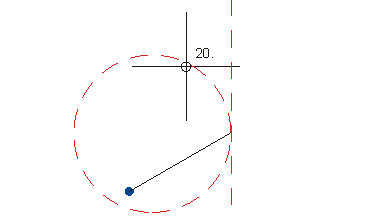

Le rayon du cercle est maintenant défini

12. Définissez la longueur de l’arc de cercle.

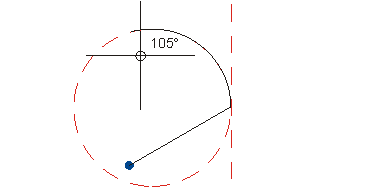

Longueur de l’arc de cercle

13. Appuyez sur la barre d’espace, puis entrez la valeur de votre choix afin de déterminer la longueur de l’arc de cercle.
