Projet : HiCAD Enveloppes de bâtiment
Fenêtre d'ancrage Fonctions bâtiment > Bâtiment, général > Plan de détail et de coupe > Matériau de construction le long de l'esquisse
Fenêtre d'ancrage Fonctions bâtiment > Bâtiment, général > Plan de détail et de coupe > Matériau de construction depuis la coupe transversale
Fenêtre d'ancrage Fonctions bâtiment > Bâtiment, général > Plan de détail et de coupe > Matériau de construction depuis les bords
Les fonctions de création d'un matériau de construction vous permettent de manière facile et rapide de concevoir un matériau. Cette possibilité est répartie, selon vos exigences, en trois fonctions :

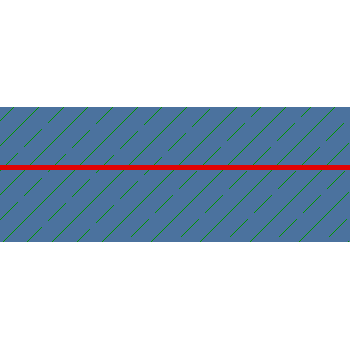

Matériau de construction le long de l'esquisse pose un matériau le long d'une esquisse. Cette esquisse doit se composer pour cela d'une chaîne d'arêtes tangentielle ouverte. La longueur du matériau sera intégrée alors dans la direction de l'axe Z de l'esquisse, l'épaisseur au choix sur un ou des deux côtés de la chaîne d'arêtes.
Sur la scène, au niveau de la chaîne d'arêtes, s'affichent alors des flèches qui marquent les deux côtés de la chaîne d'arêtes. Cliquez sur une flèche qui indique la direction dans laquelle l'épaisseur de la feuille devra être créée.
Exemple du choix du côté. À gauche : épaisseur orientée vers l'intérieur. À droite : épaisseur orientée vers l'extérieur.

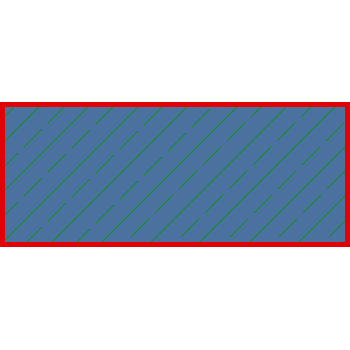

Matériau de construction depuis la coupe transversale pose le matériau de sorte que la longueur du matériau soit mesurée le long de l'axe Z de l'esquisse.

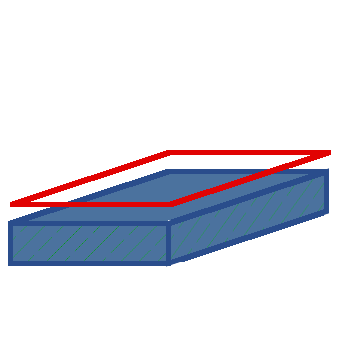

Matériau de construction depuis les bords pose le matériau de sorte que l'épaisseur du matériau soit mesurée le long de l'axe Z de l'esquisse. Autrement dit, ce mode découpe la forme donnée par l'esquisse à partir d'une plaque de matériau de construction.

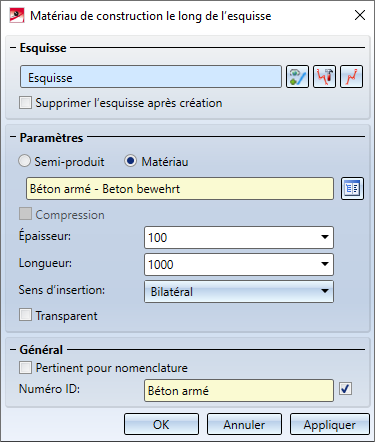

La fenêtre de dialogue Matériau de construction est partagée en trois encarts avec différentes options et dont le contenu dépend de la fonction choisie.
Sélectionnez l'esquisse qui servira de base pour la nouvelle feuille. Les boutons affichés offrent les possibilités suivantes :
Sélectionner esquisse pour sélectionner une esquisse déjà présente sur la scène.
Modifier l'esquisse pour modifier l'esquisse sélectionnée sans avoir à fermer la fenêtre.
Créer une nouvelle esquisse dans le plan pour générer une nouvelle esquisse et la modifier directement.Vous pouvez cocher la case Supprimer l'esquisse après création pour supprimer l'esquisse utilisée après l'exécution de la fonction.
Pour la fonction Matériau de construction depuis la coupe transversale, vous pouvez, après avoir cliqué sur Sélectionner esquisse, également à la place identifier un point dans une vue en coupe pour exécuter automatiquement une recherche de contour, afin de l'utiliser pour créer un matériau.
Vous pouvez choisir si vous voulez utiliser un Semi-produit ou un Matériau comme base pour le matériau de construction. Précisons qu'un produit semi-fini contient un matériau et une épaisseur prédéfinie, alors que si vous sélectionnez le matériau, vous pouvez attribuer manuellement un matériau et une épaisseur.
Cliquez sur le bouton
pour ouvrir le catalogue et y sélectionner un semi-produit ou un matériau.
Avec les fonctions Matériau de construction le long de l'esquisse et Matériau de construction depuis les bords, le champ Épaisseur indique l'épaisseur du matériau. Si vous utilisez comme base pour le matériau de construction un Matériau, vous pouvez alors spécifier l'épaisseur du matériau. Si au contraire la case Semi-produit est cochée, la saisie dans ce champ est alors condamnée et il sera défini par l'épaisseur du semi-produit sélectionné. Dans ce cas, vous avez alors la possibilité de cocher la case Compression et saisir une autre épaisseur, pour autant qu'elle est inférieure ou identique à l'épaisseur du semi-produit. Cela vous permet, par exemple, d'insérer un matériau de construction d'une épaisseur de 60 mm dans un espace de 55 mm de large.
Le champ Longueur n'est disponible que pour les fonctions Matériau de construction le long de l'esquisse et depuis la coupe transversale et indique la longueur du matériau à créer.
Le Sens d'insertion définit la position du matériau à créer dans la direction de Z de l'esquisse. Bilatéral crée le matériau de sorte qu'il soit au milieu du plan de l'esquisse. +Z crée le matériau totalement dans la direction positive de Z de l'esquisse ("au-dessus du plan de l'esquisse"), -Z place le matériau dans la direction négative de Z de l'esquisse ("au-dessous du plan de l'esquisse").
Si la case Transparent est cochée, le matériau créé sera ajouté à la strate 40, est donc indiqué comme transparent sur la scène.
Vous pouvez spécifier ici si le matériau créé devra être Pertinent pour la nomenclature ou non.
Vous pouvez reprendre automatiquement le Numéro ID du produit semi-fini ou du matériau choisi en cochant la case. Vous pouvez cependant aussi décocher la case et indiquer un Numéro ID de votre choix.
Un clic sur OK crée le matériau de construction et ferme la fenêtre de dialogue. Le bouton Appliquer crée également le matériau, mais laisse la fenêtre de dialogue ouverte. Annuler ferme la fenêtre de dialogue sans procéder à la création du matériau.
|
