Répertoire CATALOGUES

Catalogues HiCAD

Le répertoire KATALOGE(=Catalogues) est un sous-répertoire du dossier des programmes de HiCAD. Ce dossier comporte toutes les pièces standardisées, profilés, usinages normés, etc. livrés avec HiCAD. Aussi, le dossier est divisé en plusieurs sous-répertoires correspondant aux divers groupes de pièces standardisées à l'instar de VERBINDUNGSELEMENTE (=Éléments de serrage), HALBZEUGE (=Produits semi-finis) ou encore STAHLBAU (=Enveloppes de batiment). Le catalogue est composé des fichiers stockés dans ces sous-répertoires afin de les afficher dans HiCAD et dans l'Éditeur de catalogue.

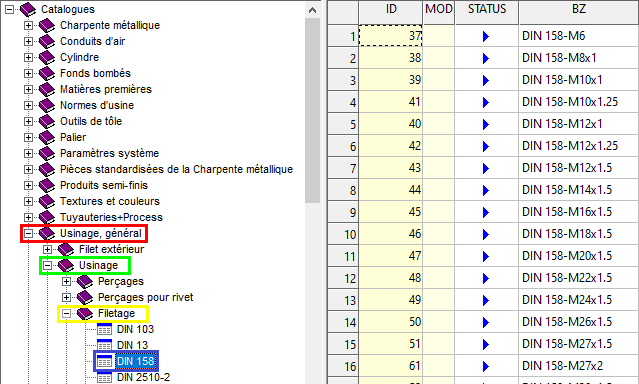

Chacun des sous-répertoires contient un fichier IPL qui représente exactement un catalogue. Il contient toutes les informations concernant la structure de ce catalogue, c'est-à-dire ses sous-catalogues et les noms des séries standards (normes DIN) subordonnées.

À titre d'exemple, le catalogue VERBINDUNGSELEMENTE (=Éléments de serrage) contient le sous-catalogue SCHRAUBEN (=Vis). Ce dernier se compose pour sa part de plusieurs sous-catalogues, par exemple le sous-catalogue SECHSKANTSCHRAUBEN (Vis hexagonales). Ce dossier contient pour sa part les séries standards DIN 561, DIN 6914, etc.

À chacune de ces séries standards DIN correspond un tableau de codes de données, un fichier IPT. C'est par ce dernier qu'est spécifié dans quelles dimensions un élément standard est disponible.

Ne procédez à aucune modification manuelle des fichiers IPL et IPT, utilisez toujours pour cela l'Éditeur de catalogue.

Catalogues des usinages normés

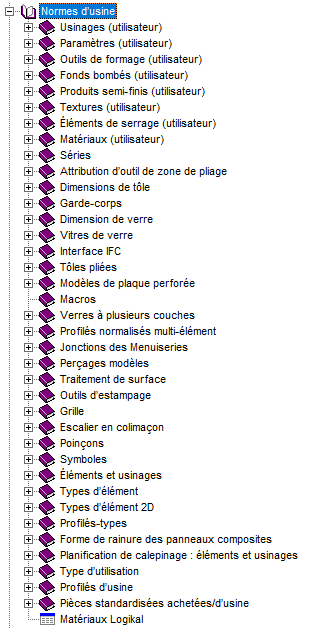

Un sous-dossier spécial du dossier KATALOGE (=Catalogues) est constitué du dossier WERKSNORMEN (=Normes d'usine). Les catalogues spécifiques aux utilisateurs sont stockés ici. Par exemple, vous pouvez enregistrer des éléments, des ensembles ou des profilés types en 2D ou en 3D directement à partir du dessin HiCAD dans des catalogues individuels. Ces catalogues spécifiques à l'utilisateur peuvent être créés, gérés et édités avec l'Éditeur de catalogue. Les paramètres de couleur, les matériaux ou les outils de poinçonnage et d'estampage individuels peuvent être gérés par des catalogues de normes d'usine.

À savoir :

Les modifications apportées aux catalogues et aux tableaux via l'Éditeur de catalogue peuvent avoir des effets pour les autres utilisateurs de HiCAD/HELiOS, par exemple si les catalogues sont situés sur un serveur donnant accès à plusieurs utilisateurs au sein d'une entreprise. Veillez donc à sauvegarder régulièrement vos données, notamment avant d'effectuer des changements ou des modifications.

Le dossier KATALOGE (=Catalogues) peut être renommé ou déplacé. Veuillez pour cela cependant toujours utiliser les fonctions correspondantes de l'Éditeur de catalogue !

Les normes proposées par HiCAD peuvent être combinées individuellement avec le CATALOGUE MAKER.

Les normes non valides ou remplacées sont identifiées par le symbole
