Projet : Charpente métallique

Marche en caillebotis

Charpente métallique > Aides > Boul...> Marche 24531

À l'aide de cette fonction, insérez en tant qu'élément principal, les marches en caillebotis selon DIN 24531, et ce individuellement.

1. Dans la liste de sélection, sélectionnez d'abord la taille de marche. Les entrées suivent ce modèle :

SP30-30-600x240 (exemple)

La première valeur (SP30) correspond à la hauteur de la barre porteuse : SP30

La deuxième valeur (30) pour la taille nominale des mailles : 30

Les deux dernières valeurs définissent la surface plane de la marche : 600x240

2. Une fois la marche sélectionnée, choisissez le matériau de votre choix dans la liste située en bas de la fenêtre de sélection.
3. Quittez la fenêtre de sélection en cliquant sur OK. HiCAD affichera une aperçu graphique de la marche en caillebotis.
4. Définissez un point d'appui sur la marche en caillebotis ou choisissez un point d'origine du système de coordonnées de l'élément en cliquant sur le bouton droit de la souris (BDS).
5. Déterminez la position du point d'appui préalablement défini dans la scène. Sélectionnez l'origine du système de coordonnées actif, puis faites simplement un clic droit avant de lancer la fonction Origine.
6. Désormais, vous pouvez soit insérer d'autres marches du type sélectionné, soit mettre fin à la fonction en cliquant sur le bouton molette de la souris (BMS).

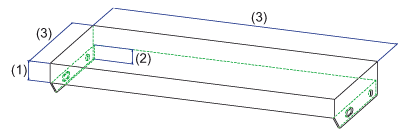

Hauteur de la barre porteuse (1), Taille nominale des mailles (2), Surface plane de la marche (3)

Pour insérer une marche en caillebotis comme élément secondaire, utilisez la fonction Marche 24531, élément secondaire .
