Projet : Charpente métallique

Coupes transversales de séries

Coupes transversale de séries, allouer des attributs

Charpente métallique > Autres fonctions > Param. > Coupes transversales de séries, allouer des attributs

À chaque coupe transversale de série 2D, vous pouvez directement allouer des attributs précis. Les profilés de série, ainsi que les éléments principaux, appliquent toutes les propriétés de la coupe transversale de série 2D générée, mêmes les propriétés relatives au type d'élément ou à la pertinence pour la nomenclature.

1. Une fois la fonction lancée, identifiez l'une des coupes transversales individuelle, soit dans la construction, soit dans l'ICN.
2. Sélectionnez le matériau que vous souhaitez assigner à la coupe-transversale.
3. Fermez la fenêtre Matériau en cliquant sur OK.
4. HiCAD affiche la fenêtre Attributs d'élément. Si souhaité, indiquez les attributs de la coupe transversale.
5. Quittez la fenêtre en cliquant sur le bouton Appliquer les modifications.

Conseil :
Dans HiCAD, le type d'utilisation est automatiquement assigné aux profilés normalisés ainsi qu'à beaucoup d'autres objets 3D. Cette classification permet, entre autres, de créer des dessins d'exécution en fonction de l'utilisation prévue. Cela signifie par exemple que pour les différents types d'utilisation, les vues ou les règles de cotations du dessin d'exécution peuvent être déterminées individuellement.

Quant aux profilés de séries, qui se basent sur des coupes transversales de séries 2D, l'attribution d'un type d'utilisation n'est certes pas possible, mais vous pouvez toutefois créer et employer des configurations propres à la dérivation de dessins relatifs aux profilés de séries. Ceci est possible en définissant le type d'élément correspondant (par ex : Série) dans l'éditeur de configuration. Dans le cas d'une assignation d'attribut aux coupes transversales individuelles, ce type d'élément sera alors inscrit dans le champ Type d'élément. De fait, les profilés de séries 3D possèdent également cet attribut à l'insertion. Lors de la création du dessin d'exécution, la configuration attribuée au type d'élément Série peut alors être utilisé pour les profilés de série.

Découvrez précisément le fonctionnement de cette étape dans la section Attribution d'utilisation pour profilés de série.

Sauvegarder une coupe transversale de série comme élément de catalogue

Charpente métallique > Autres fonctions > Param. > Coupes transversales de séries, enregistrer comme élément de catalogue

Grâce à cette fonction, sauvegardez les coupes transversales 2D pour les profilés de série dans le catalogue SÉRIES.

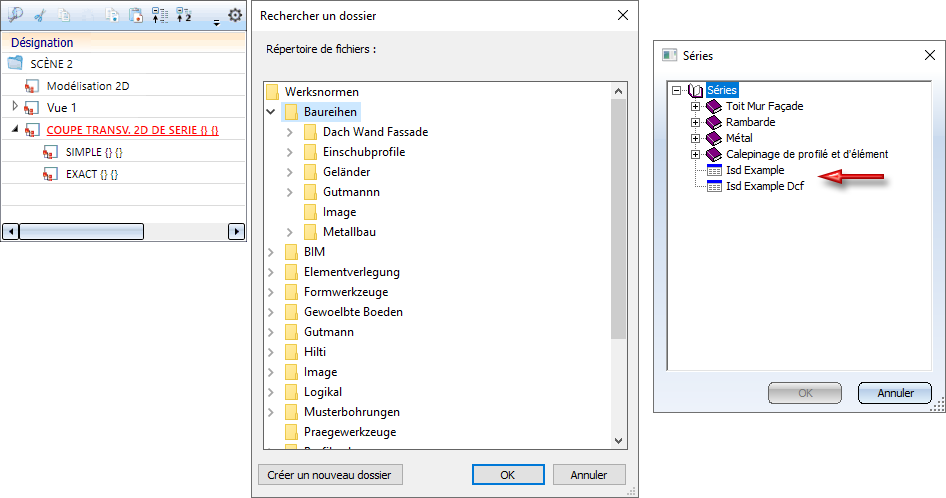

1. Identifiez la coupe à sauvegarder.
2. Choisissez le catalogue Normes d'usine > Séries.
3. Choisissez le tableau, dans lequel la coupe doit être enregistrée. Les tableaux ISD EXAMPLE et ISD EXAMPLE DCF sont spécialement mis à votre disposition pour les profilés de série.
4. Entrez les données souhaitées puis terminez le dialogue en cliquant sur OK.
