Projet : Charpente métallique
Fenêtre d'ancrage Fonctions bâtiment > Charpente métallique > Jonctions > Chant sur côté âme/aile > Rabat > Jonction de tube de force (2702)

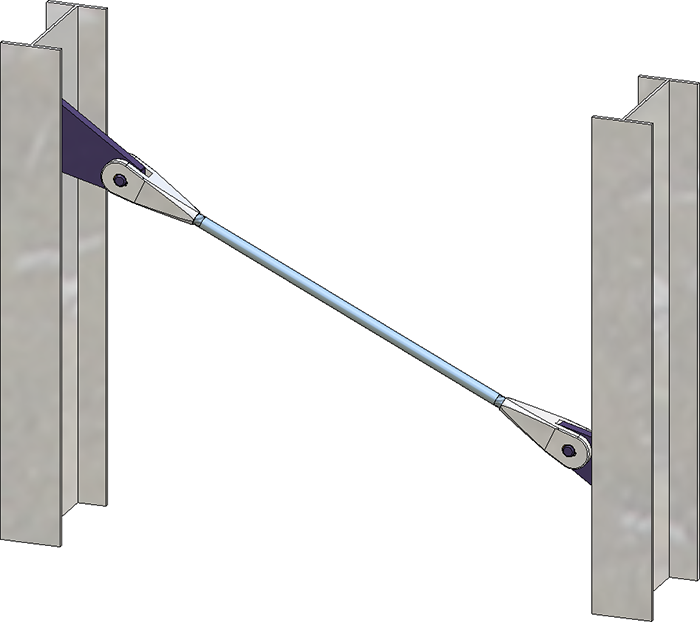

Cette variante de design crée une jonction de tube de force de type Besista entre deux profilés ou tôles. Les exécutions suivantes y sont possibles :
En connectant les profilés, la jonction de barre de force fournit en temps normal les goussets. Vous avez également la possibilité de fixer le tube de force à des tôles qui sont déjà disposées sur les profilés.
Veuillez noter que dans le cas d'une fixation sur les tôles, celles-ci devront se trouver sur le même plan.

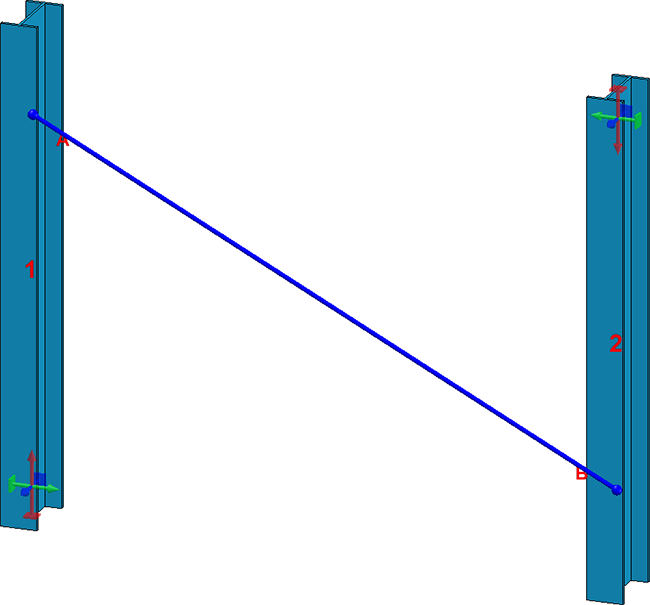

Jonction de tube de force Besista
Onglet

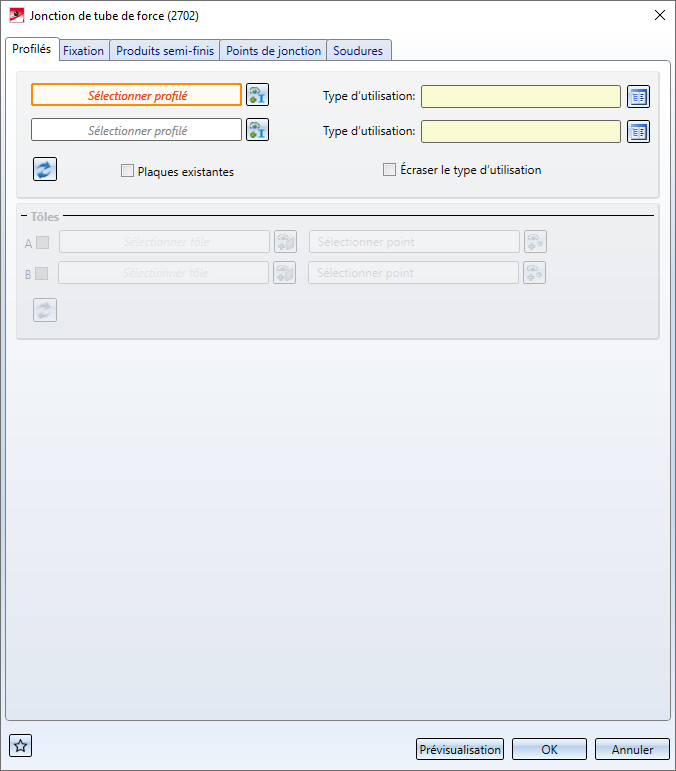

La configuration de la jonction de tube de force s'effectue à l'aide des onglets de la fenêtre de dialogue :
Favoris
Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favori afin de pouvoir les réutiliser à tout moment. Pour cela, cliquez sur le symbole
en bas à gauche de la fenêtre pour activer le menu contextuel. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.
Boutons
|
Prévisualisation |
Quand la fenêtre est ouverte, vous pouvez par un clic sur le bouton Prévisualisation, avoir un aperçu de la jonction de tube de force créée à partir des paramètres actuels. Vous pouvez alors zoomer la scène. |
|
OK |

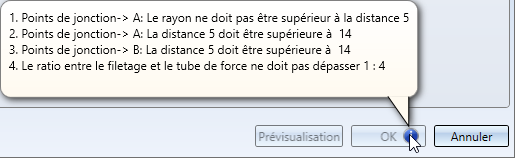

Vous démarrez la création de la jonction de tube de force par OK. L'avancée de la création est indiquée par une barre de progression dans la barre d'état. La génération de la jonction de tube de force terminée, la fenêtre de dialogue se ferme. Si en raison des saisies, le tube de force est impossible à générer, cela vous sera signifié dans la fenêtre de dialogue par le symbole
|
|
Annuler |
Si vous quittez la fenêtre de dialogue par Annuler, la fenêtre de dialogue est fermée sans générer la jonction. |
À savoir :

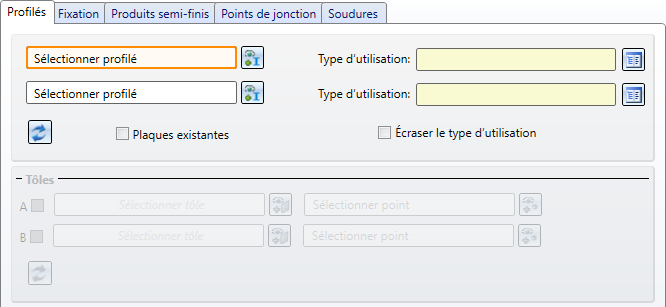

Dans cet onglet, vous déterminez quels profilés ou quelles tôles devront être raccordés entre eux au moyen d'un tube de force. Dans le cas de profilés, la connexion fournit en temps normal les goussets pour la jonction. Sinon, il est possible d'utiliser comme goussets des tôles présentes sur les profilés. Cela peut notamment être utile lorsque, entre deux profilés, deux connexions doivent être insérées et que la deuxième connexion doit être fixée sur les goussets de la première connexion.
Sélectionnez, au besoin par un clic sur
, les profilés de votre choix. Les types de profilés autorisés sont les profilés en I, en L, en U, et en T ainsi que les profilés creux.
Pour les ensembles des profilés, un type d'utilisation peut être sélectionné pour chaque profilé dans le catalogue. Si un type d'utilisation est déjà attribué aux ensembles des profilés, vous pouvez spécifier au moyen de la case Écraser le type d'utilisation si ce type d'utilisation doit être conservé ou s'il doit être remplacé par celui sélectionné dans l'onglet Profilés.
Après avoir sélectionné les profilés, la position de la jonction du tube de force sera visualisée sur la scène.
Au moyen de l'icône
, vous pouvez réinitialiser les paramètres de cet onglet.
La connexion fournit les goussets pour la jonction. Vous pouvez également utiliser comme goussets des tôles présentes sur les profilés. Cela peut notamment être utile lorsque, entre deux profilés, deux jonctions de tube de force doivent être insérées et que la deuxième jonction doit être fixée sur les goussets de la première jonction.
Si le tube de force doit être raccordé à des tôles qui sont déjà présentes sur les profilés, vous pouvez alors en complément sélectionner les tôles correspondantes attachées aux profilés. Pour cela, cochez la case Plaques existantes pour activer l'encart de la fenêtre Tôles, sélectionnez la tôle et déterminez un point indiquant le milieu de la fixation.
Veuillez prendre à ce propos connaissance des points suivants :
Si vous souhaitez dès le départ insérer le tube de force entre des tôles, indépendamment de tous profilés, cochez alors la case Plaques existantes. Cochez ensuite dans l'encart de la fenêtre Tôles chacune des cases correspondantes, sélectionnez la tôle et déterminez un point indiquant le milieu de la grille de perçage prévue pour la fixation.
Veuillez prendre note des points suivants :

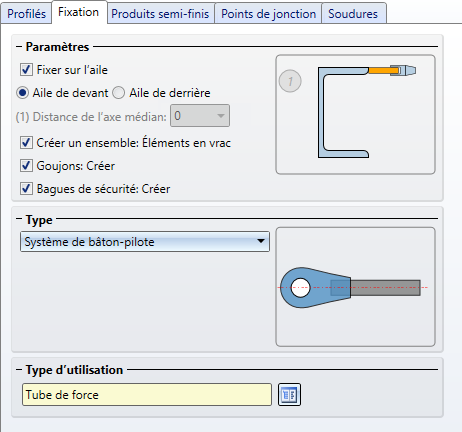

Vous déterminez ici comment devront être fixés les jonctions sur les profilés et dans quelle exécution elle devra être créée.
Fixer sur l'aile
Si la jonction doit être créée entre deux profilés, vous pouvez alors spécifier ici si les goussets devront être fixés sur l'aile du profilé et, si oui, si la fixation devra se produire sur l'aile de devant ou de derrière.
Distance de l'axe médian
Si la fixation ne doit pas être effectuée sur l'aile, vous avez la possibilité d'indiquer la distance de l'axe médian. Cette valeur détermine le point d'insertion de la première tôle par rapport au profilé identifié auparavant.
Créer un ensemble: Éléments en vrac

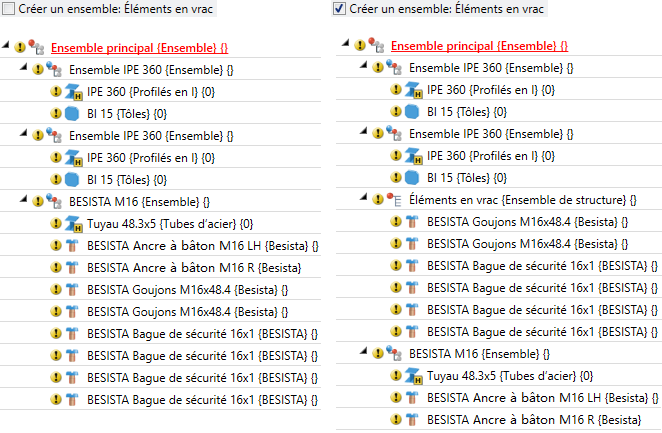

Si cette case est cochée, les goujons et les bagues de sécurités pour la fixation sur les goussets seront alors regroupés dans un ensemble de structure au nom de Éléments en vrac. Si cette case est décochée, les goujons et les bagues de sécurité seront alors subordonnés à l'ensemble du système de bâton-pilote.
Goujons: Créer/ Bagues de sécurité: Créer
À l'aide de ces cases, vous spécifiez si des goujons et des bagues de sécurité devront être insérés pour la fixation des goussets.
La jonction de tube de force est possible dans les exécutions suivantes :

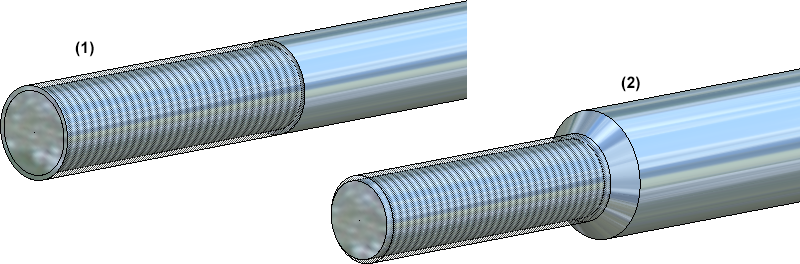

(1) Système de bâton-pilote, (2) Système de barres de pression : Barre pleine
Il est possible d'attribuer un type d'utilisation à l'ensemble du système de bâton-pilote. Par défaut, celui-ci est Tube de force.

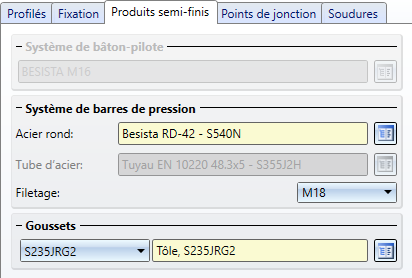

Dans cet onglet, vous sélectionnez les produits semi-finis pour le tube de force et les goussets. Les champs qui seront actifs dépendent du type d'exécution sélectionné dans l'onglet Fixation.
Sélectionnez par un clic sur le symbole

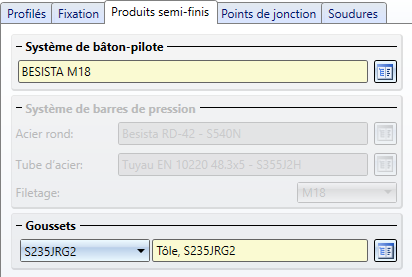

directement dans les catalogues de pièces standardisées correspondants. Les systèmes de bâton-pilote sont stockés dans le catalogue Charpente métallique > Gestionnaire général > Systèmes de barres Besista, les goussets dans Produits semi-finis > Tôles.
Sélectionnez par un clic sur le symbole -

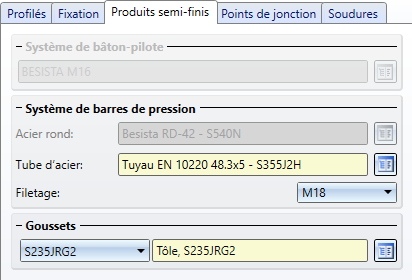

L'acier rond est à sélectionner dans le catalogue Normes d'usine > Profilés d'usine > Besista, le tube d'acier dans le catalogue Produits semi-finis > Profilés > Tubes d'acier et les goussets dans le catalogue Produits semi-finis > Tôles

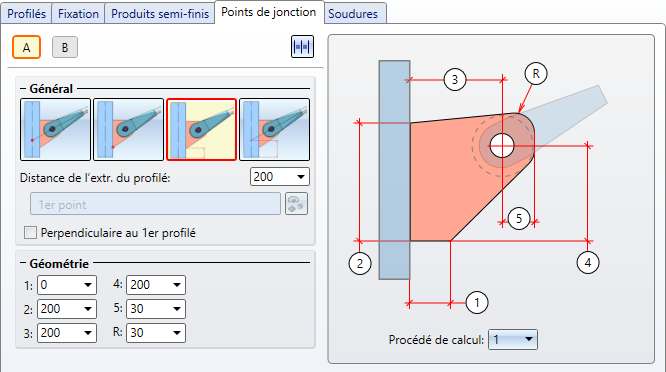

Vous déterminez ici comme les goussets seront raccordés sur les profilés. Par ailleurs, c'est ici que sera spécifiée la géométrie des goussets.
|
Pour les goussets, il est possible de déterminer,
Vous spécifiez ces paramètres séparément pour les deux goussets en cliquant sur la lettre correspondante et en procédant au paramétrage de votre choix. Par un clic sur |
|||||||||||||||||||||
|
Général |
En cliquant sur une des images graphiques, vous spécifiez la position du gousset, en déterminant un point ou en saisissant la distance. Par la sélection des points, l'appartenance à l'ensemble sera également spécifiée. Si un ensemble existe déjà pour la poutre en question, les profilés de jonction seront alors insérés comme éléments secondaires de l'ensemble. Dans le cas contraire, un nouvel ensemble sera créé avec la poutre en question comme élément principal, alors que les tôles de jonction seront insérés comme les éléments secondaires de cet ensemble. |
|||||||||||||||||||||
|
|
Point (comme point d'intersection des axes du profilé et de l'acier rond du système de barre-pilote) |
|||||||||||||||||||||
|
|
Point (comme début de la plaque) |
|||||||||||||||||||||
|
|
Distance (début du profilé - début de la plaque) |
|||||||||||||||||||||
|
|
Distance (début du profilé – point d'intersection des axes du profilé et de l'acier rond du système de barre-pilote) |
|||||||||||||||||||||
|
Géométrie |

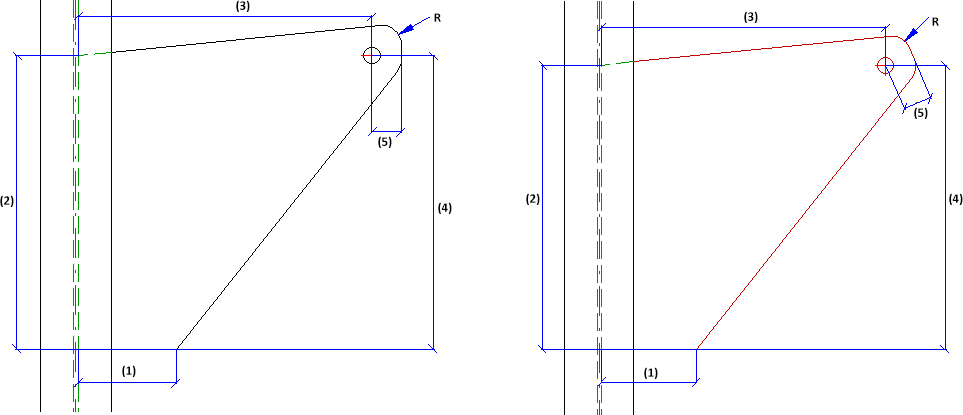

Vous spécifiez ici la géométrie des goussets. Vous disposez pour cela de deux procédés de calcul à sélectionner dans la liste de choix sous la grande image graphique.
|
Si des tôles ont été sélectionnées dans l'onglet Profilés, les paramètres et les options de cet onglet sont alors condamnés.

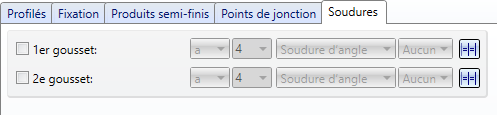

Dans cet onglet, vous spécifiez quelles soudures devront être créées sur les goussets.
Déterminez, en cochant les cases correspondantes, où les soudures devront être créées. Pour chaque gousset, il est possible de sélectionner un type de désignation de l'épaisseur, l'épaisseur du cordon de soudure, le type de cordon de soudure et la catégorie de contrôle. Si les mêmes paramètres doivent être utilisés pour l'autre gousset, cliquez alors sur le symbole Égaliser
.
Pour des cordons de soudures périphériques en demi V et en demi Y, saisissez comme épaisseur de soudure la valeur 0.
Les paramètres de cet onglet sont condamnés si des tôles ont été sélectionnées dans l'onglet Profilés.
