Projet : Charpente métallique

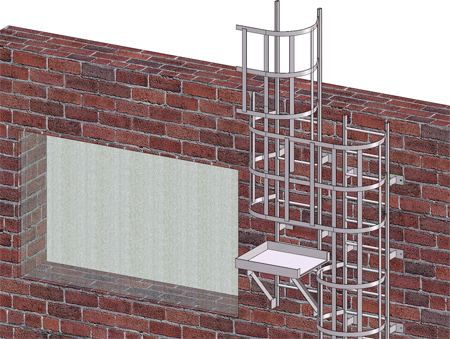

Échelle à crinoline

Fenêtre d'ancrage : Fonctions bâtiment > Charpente métallique > Escaliers + Garde-corps> Escaliers > Échelle à crinoline

Jonctions + Variantes de la Charpente métallique > Catalogue > Escaliers + Garde-corps> Échelle à crinoline

Grâce à HiCAD, en seulement quelques étapes, vous pouvez configurer les échelles à crinoline conformément au DIN (ex: les paliers automatiques). Le recours aux éléments personnalisés relatifs aux montants, marches et autres composants est également possible.

Une échelle à crinoline peut également comporter les composants suivants :

• des montants (1),
• des échelons (2),
• des paliers (3),
• des arceaux (4),
• des transitions entre les sections (5)
• des connexions (ou plinthes) (6).

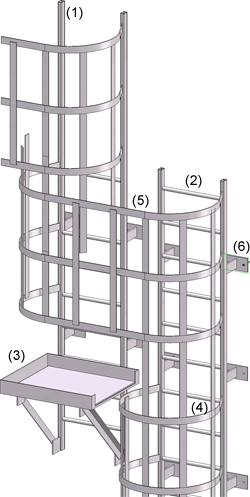

Composants d'une échelle à crinoline

Pour les montants et les échelons, toutes les entrées sont disponibles dans le catalogue HiCAD Profilé. Une alternative consiste à utiliser des éléments ou ensembles 3D propres existants en fichiers KRA (uniquement). Les paliers, arceaux, filants et plinthes doivent être disponibles comme éléments ou ensemble 3D. Toutefois, la sélection du profilé pour arceaux et filants s'effectue au moment de l'insertion de l'échelle à crinoline; autrement dit, le fichier KRAne détermine ici que la forme.

Retrouvez les fichiers KRA dans le répertoire HiCAD KATALOGE > WERKSNORMEN > STAHLAU > PRODUKTE > STEIGLEITER. Le tableau suivant offre un aperçu des composants d'échelles à crinoline prédéfinis par ISD :

Composants	Catalogue	Fichiers KRA
Montant	Produits semi-finis > Profilés	Holm_1.KRA Holm_2.KRA
Échelon	Produits semi-finis > Profilés	SPROSSE_1.KRA Profilé de sécurité pour tuyau 48,3-800.000 Matériau : S235JRG2 SPROSSE_2.KRA Tôle pliée avec zone de pliage et brides
Palier	-	PODEST_LINKS.KRA PODEST_RECHTS.KRA
Arceau et transition	Produits semi-finis > Profilés	RING_AUSSTIEG_LINKS.KRA Acier plat 50,5, Matériau : S235JRG2 RING-AUSSTIEG_RECHTS.KRA Acier plat 50,5, Matériau : S235JRG2 RING_KORB_HCM_OK.KRA Acier plat 50,5, Matériau : S235JRG2 RING_UEBERGANG.KRA Acier plat 50,5, Matériau : S235JRG2
Connexion (plinthe)	-	VERBINDUNG_1.KRA Ensemble de tôles 10x70.000x150.000 Matériau : S235JRG2 VERBINDUNG_2.KRA Profilé en L 120x80x10, Matériau : S235JRG2 VERBINDUNG_3.KRA Tôle, 15x191.005x250.000, Matériau : S235JRG2
