Options d'insertion - le long d'une chaîne d'arêtes

Charpente métallique > Nouveau > Profilés

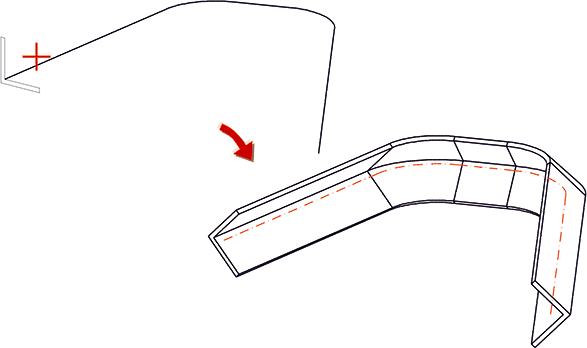

Dans ce cas, vous insérez le profilé le long d'une chaîne d'arêtes (polyligne) 3D. Les arêtes de la polyligne seront occupées par les profilés du type choisi. Chacun des profilés sera alors coupé en onglet et courbé en fonction de la chaîne d'arêtes. Au lancement de la fonction, une chaîne d'arêtes doit déjà être présente sur la scène.

Identifiez la ligne directrice (la chaîne d'arêtes 3D) à son début ou à sa fin. Notez que le côté choisi influencera la direction d'insertion du profilé si celui-ci est asymétrique (comme c'est le cas des profilés en L).

HiCAD affiche un aperçu de la coupe transversale du profilé. Pendant son affichage, vous pouvez modifier le profilé avec les options de la barre d'outils Options d'insertion. Vous disposez des possibilités suivantes :

Rotation ou alignement du profilé,

Modifier le point d'appui,

Si le profilé est prêt à être déposé comme le montre sa coupe transversale, commence alors le processus par un clic gauche.

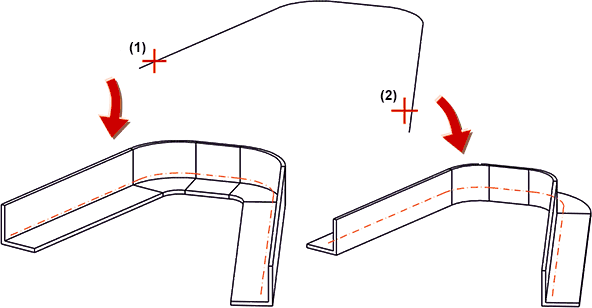

Construction d'un profilé en L le long d'une chaîne d'arêtes : (1) Identification du point initial, (2) Identification du point final

Point d'appui modifié et profilé pivoté de 45°

Nota bene :

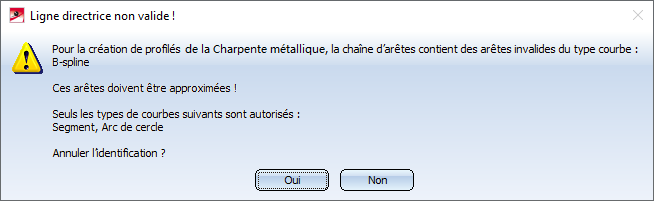

La chaîne d'arêtes ne doit être constituée que de droites et d'arcs de cercle. Si la chaîne d'arêtes contient d'autres éléments, comme par exemple des ellipses ou des B-splines, ces arêtes seront surlignées en couleur et un message correspondant s'affiche.

Vous avez alors la possibilité de sélectionner une autre chaîne d'arêtes (Non) ou d'annuler l'identification (Oui).

Toutes les fonctions d'usinage des profilés ne peuvent être utilisées sur les profilés insérés le long d'une chaîne d'arêtes.

Pour les profilés insérés le long d'une chaîne d'arêtes, les fonctions Modification de longueur et Modifier le profilé via nouvelle longueur totale possèdent les particularités suivantes : si un arc de cercle de la chaîne d'arêtes créée se trouve à la fin du profilé à prolonger, la valeur du prolongement ou de la longueur totale sera alors la longueur de l'arc du prolongement. Pour les fins de profilé droit, ce sera la valeur du prolongement droit. De cette façon, un prolongement direct le long d'une chaîne d'arêtes est possible sans avoir (dans le Feature) à charger, prolonger et ensuite échanger la ligne directrice.
