Projet : Charpente métallique

Attribution du type d'utilisation pour profilés de série

Les profilés normalisés et bien d'autres objets 3D se voient attribuer automatiquement dans HiCAD un type d'utilisation. De par cette classification, il est possible de créer des dessins d'atelier notamment en fonction de leur type d'utilisation, c'est-à-dire qu'en fonction des différents types d'utilisation, il est alors possible de spécifier individuellement, par exemple, les vues ou les règles de cotation pour le dessin d'atelier à créer.

Pour les profilés de série qui sont basés sur des coupes transversales 2D de série, l'attribution d'un type d'utilisation n'est cependant pas possible, mais il est quand même possible de créer et d'utiliser également pour les profilés de série ses propres configurations pour la dérivation de dessin. Cela est rendu possible par la définition d'un type d'élément en conséquence et d'une attribution de type d'utilisation correspondante dans le Gestionnaire de Configuration.

Exemple :

Notre but est de définir un type d'élément Série et une attribution de type d'utilisation correspondante. Cette configuration devra être utilisée pour les profilés de série à la création du dessin d'atelier.

Veuillez procéder comme suit :

1. Démarrez le Gestionnaire de Configuration.

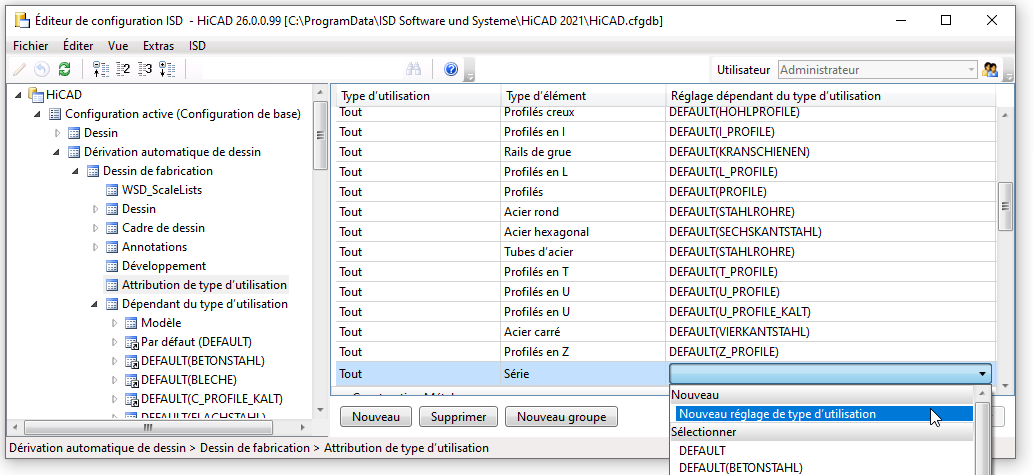

2. Placez votre curseur sous Dérivation automatique de dessin > Dessin de fabrication > Attribution de type d'utilisation dans le groupe de votre choix, par exemple Charpente métallique.
3. Cliquez sur Nouveau. Une nouvelle ligne est alors créée dans le groupe choisi.
4. Sélectionnez comme type d'utilisation Tout.
5. Saisissez maintenant comme Type d'élément le nom du type que vous souhaitez créer, c'est-à-dire Série.
6. Sélectionnez comme Réglage dépendant du type d'utilisation l'entrée Nouveau réglage de type d'utilisation.

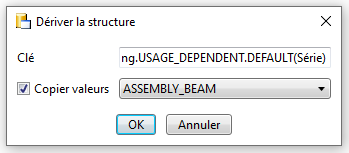

Validez le nom proposé DEFAULT(Série). Si vous souhaitez copier les paramètres d'une configuration existante, par exemple ASSEMBLY_BEAM, cochez alors la case et sélectionnez la configuration.

Quittez la fenêtre par OK.

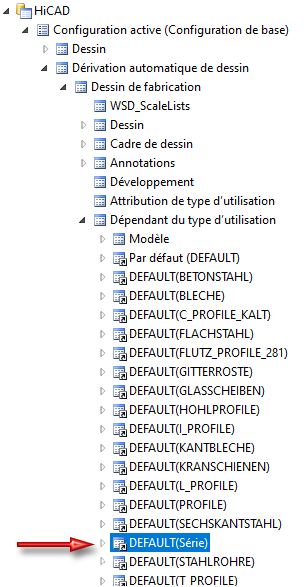

7. Le nouveau réglage de type d'utilisation est entré dans le champ Dépendant du type d'utilisation et se retrouve directement visible dans la structure du Gestionnaire de Configuration.

Cliquez alors sur le bouton Appliquer pour valider les modifications.

8. Paramétrez maintenant la configuration Default(Série) de façon individuelle à vos besoins.

Lorsque vous créerez dorénavant des dessins d'atelier pour des scènes avec des profilés de série et que vous utilisez le paramètre de dessin De la configuration, le réglage Default(Série) sera alors utilisé pour tous les profilés de série avec le type d'élément Série.

Si votre scène contient déjà des profilés de série sans type d'élément renseigné, vous pouvez alors ultérieurement spécifier l'attribut de façon manuelle.

Pour les profilés de série à insérer dans le futur, il est recommandé de charger la coupe transversale 2D de série, de spécifier l'attribut Type d'élément et de sauvegarder à nouveau la coupe transversale de série. Les profilés de série reprennent à leur insertion toutes les propriétés, type d'élément et pertinence pour la nomenclature y compris, de la coupe transversale 2D de série créée.
