Projet : Charpente métallique

Onglet : Calcul de poids

Dans l'onglet Calcul de poids, déterminez la précision du calcul de poids pour les profilés et les tôles de la Charpente métallique dans la scène.

Calcul de poids

Déterminez ici, comment le poids des profilés et des tôles doit être calculé.

• Profilés

• Poids DIN, poids commercial
  Pour ce type de calcul de poids, moyennement précis, le poids DIN ou le poids commercial ainsi que la longueur du profilé seront pris en compte. En revanche, les évidements sont oubliés.
• Volume exact x Densité
  Ici, même tous les évidements sont pris en compte. La complexité de calcul peut demander du temps notamment pour les grandes constructions.

• Tôles

• Longueur x Largeur x Épaisseur
  Ici, seul le volume issu des dimensions extérieures sera calculé.

• Volume exact x Densité
  Dans ce calcul, tous les évidements seront également pris en compte pour la tôle. La complexité de calcul peut demander du temps notamment pour les grandes constructions.

Matériau par défaut

Paramétrez le matériau par défaut pour les profilés, en sélectionnant le matériau souhaité dans la liste.

En cliquant sur OK, les paramètres de tous les onglets seront appliqués, puis la fonction Paramètres de Charpente métallique se fermera. Les paramètres actuels sont considérés comme paramètres par défaut jusqu'à ce que HiCAD soit fermé.

Les configurations par défaut affichées après le démarrage de HiCAD sont définies dans l'éditeur de configuration, à savoir sous Charpente métallique > Calcul de poids ou Charpente métallique > Matériau par défaut.

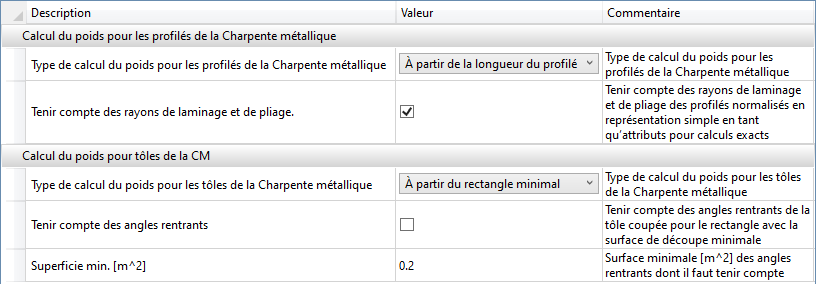

• Charpente métallique > Calcul de poids



En ce qui concerne le calcul de poids exact de profilés, il est possible de tenir compte des rayon de laminage et de pliage des profilés normalisés en représentation simple. Pour cela, activez la case correspondante.

Pour les tôles de la Charpente métallique, vous pouvez en plus configurer quelle découpe de tôle doit être prise en compte pour le calcul de poids, auquel cas, de combien de mètres carrés la surface doit être réduite de la surface totale.

• Charpente métallique > Matériau par défaut



Vous pouvez configurer un matériau par défaut pour les éléments issus de la Charpente métallique. Pour ce faire, cliquez simplement sur le symbole , puis de sélectionner le matériau souhaité dans le catalogue Matériaux ou Utilisateur, matériaux.
