Projet : Charpente métallique

Aligner une annotation de grille

Charpente métallique > Autres fonctions > Param. > Annotation de grille > Aligner annotation de grille

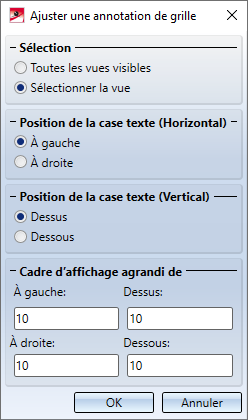

À l'aide de cette fonction, l'alignement (ou orientation) d'annotations de grille existantes peut être modifiée. À cet effet s'affiche la fenêtre de dialogue Ajuster une annotation de grille.

• Sélection
  En activant le bouton radio correspondant, vous déterminez si seuls les axes systèmes d'une vue définie doivent être ajustés (soit, réorientés) ou bien les axes systèmes de toutes les vues visibles. Si la case Sélectionner la vue est active, alors HiCAD vous demandera d'identifier la vue souhaitée, une fois que vous aurez quittez la fenêtre de dialogue avec OK.
• Position de la case de texte
  Ces options définissent les positions horizontale (droite/gauche) et verticale (dessus/dessous) du texte d'annotation.

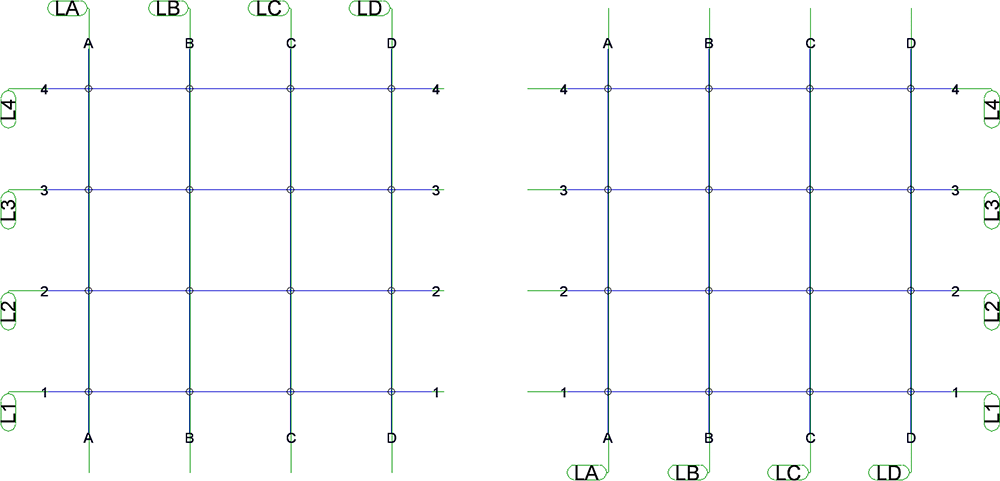

Position dessus à gauche et dessous à droite

• Cadre d'affichage agrandi de
  La longueur des lignes d'annotations est dans un premier temps définie par la taille du parallélépipède enveloppant (1) qui entoure tous les éléments de la scène. De plus, dans le champ Cadre d'affichage agrandi de, vous pouvez entrez une valeur (2) jusqu'à laquelle les lignes du dessus, dessous, de gauche et de droite doivent s'allonger ou rétrécir dans le cas d'une valeur négative.

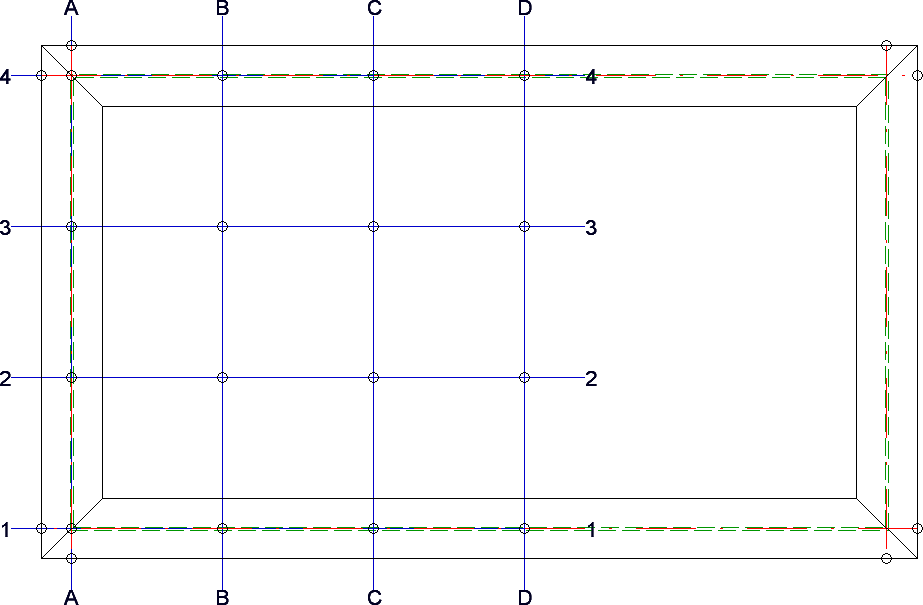

Grille de sortie et graphique

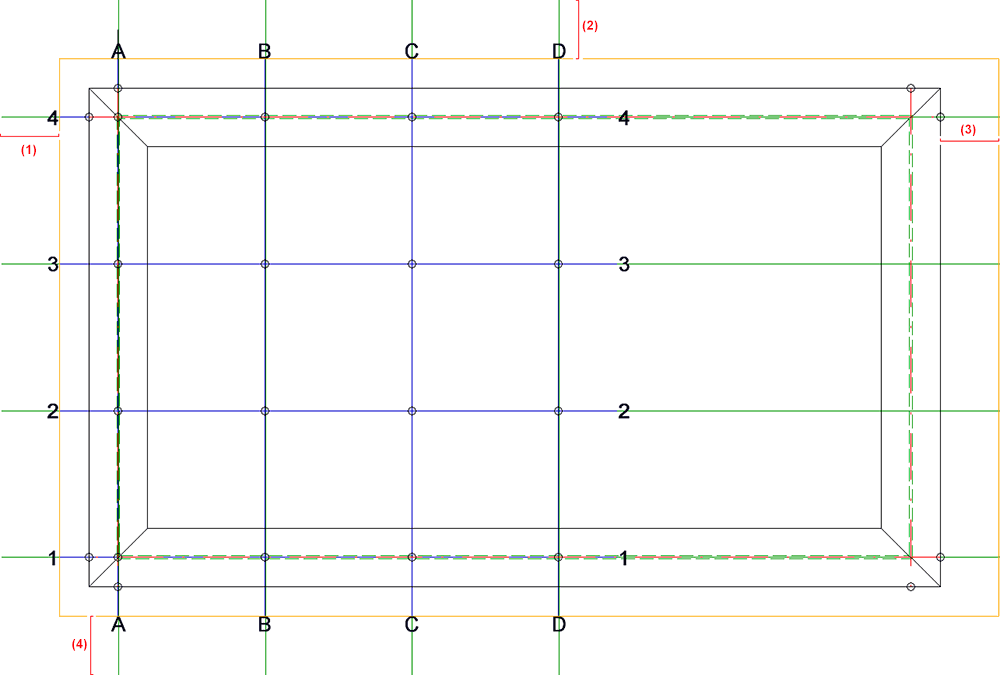

Longueur des lignes d'annotation

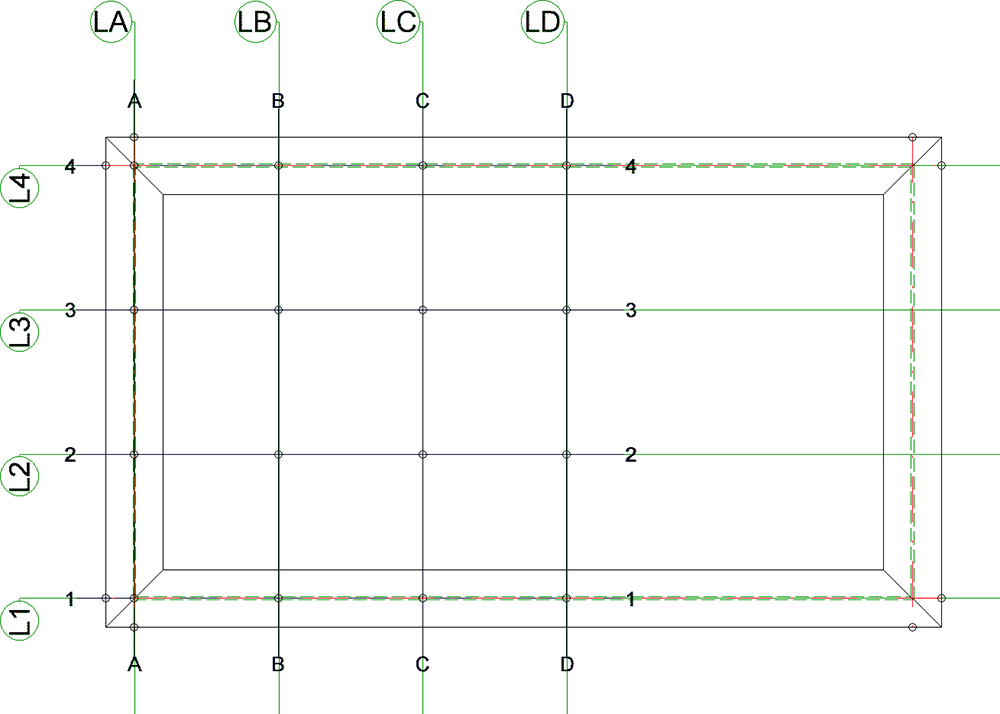

Annotation de grille générée

Modifier une annotation de grille (CM 3D) • Annotation de grille (CM 3D) • Grille (Grille 3D)
