Tôles diverses

Charpente métallique > Tôle, Nouvelle > Rect.

À l'aide de cette fonction, vous pouvez insérer une tôle standard rectangulaire.

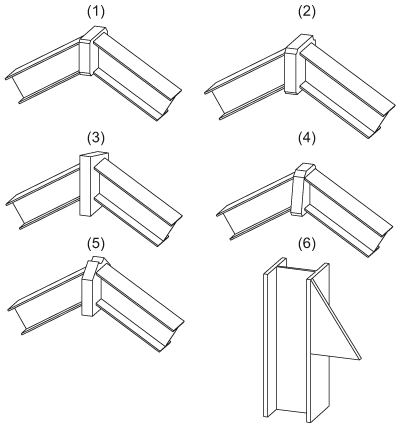

Vous trouvez pour les tôles normalisées sous d'autres fonctions du menu Rect. :

	Tôle rectangulaire chanfreinée, Chanfrein avec valeur
	Tôle rectangulaire chanfreinée, Chanfrein avec angle
	Tôle rectangulaire avec coins extérieurs arrondis
	Tôle rectangulaire avec coins intérieurs arrondis
	Gousset, Coins avec valeur
	Gousset, Coins avec angle
	Tôle trapézoïdale, Standard
	Tôle trapézoïdale avec coins intérieurs arrondis
	Tôle de collet, Standard
	Tôle de collet avec coins tronqués
	Tôle de collet avec angle
	Tôle de jarret via saisie de hauteur
	Tôle de jarret via saisie d'angle
	Tôle de jarret via Hauteur + Rayon
	Tôle de jarret via Angle + Rayon
	Tôle ronde, sphérique
	Tôle ronde, Forme oblongue
	Tôle à angle oblique

Marche à suivre :

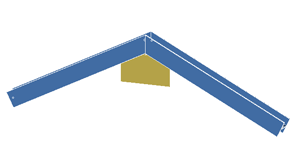

L'insertion de tôles rectangulaires se produit toujours selon le même schéma et sera illustrée ici au moyen de l'exemple d'une tôle de collet avec angle.

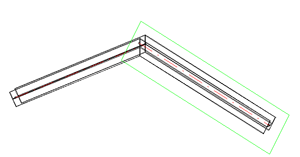

Conseil : pour positionner la tôle sur la scène, créez-y tout d'abord un plan d'usinage en prenant en compte le système de coordonnées local de la tôle de collet.

Les tôles diverses se basent sur les variantes de HiCAD qui sont stockées dans le sous-répertoire MAKROST3D de HiCAD en tant que fichiers VAD. Dans ces fichiers VAD, la tôle correspondante peut être définie dans toutes les dimensions possibles.

Chaque variante de tôle se compose d'un lot de données avec un numéro de type unique. À chaque type correspond un lot avec les paramètres qui déterminent la tôle. Les fichiers VAD fournis avec le logiciel ne contiennent tout d'abord qu'un seul de ces lots de données évoqués avec le numéro de type 1. Vous pouvez cependant compléter ces fichiers individuellement, soit directement dans HiCAD ou à l'aide de l'Éditeur de variantes HiCAD.

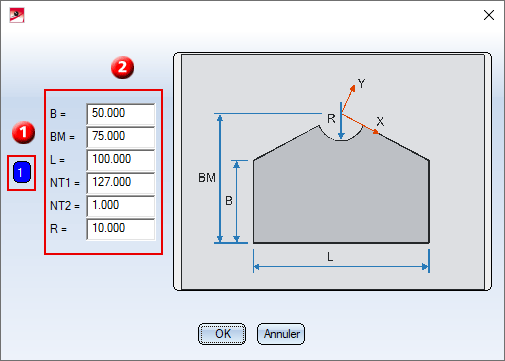

(1) Numéro de type, (2) Paramètres qui y correspondent

Pour sélectionner une tôle, cliquez tout d'abord dans la fenêtre de sélection sur le Numéro de type (1). Les paramètres du type sélectionné s'affichent. Vous disposez des possibilités suivantes :

Vous appliquez les paramètres affichés sans modification et quittez la fenêtre par OK.
Vous modifiez les valeurs et quittez la fenêtre par OK. HiCAD vous demande alors si les paramètres modifiés doivent être sauvegardés. En répondant Oui, un nouveau type est créé ou un type existant est changé. Saisissez pour cela le numéro de type. Le fichier VAD correspondant sera alors modifié en conséquence. Au prochain lancement de la fenêtre, ce numéro de type sera alors également disponible.

En répondant Non, les modifications seront bien utilisées au moment de l'insertion de la tôle, mais le fichier VAD ne sera pas changé.

En quittant la fenêtre, HiCAD ouvre la fenêtre de dialogue pour sélectionner le produit semi-fini. Sélectionnez le produit semi-fini de votre choix et quittez la fenêtre par OK.

Pour insérer la tôle, HiCAD affiche alors tout d'abord un aperçu graphique et vous invite à déterminer un point d'appui sur la tôle, par exemple le centre du rayon au niveau de la tôle de collet. Déterminez ensuite la position de ce point sur la scène.

À savoir :

Vous pouvez également recourir à l'Éditeur de variantes pour compléter les fichiers VAD. Il y avez accès via Scène > Divers > Extras en sélectionnant la fonction Éditeur de variantes. Vous pouvez aussi activer l'Éditeur de variantes à partir du répertoire EXE de HiCAD en lançant le programme VariantenEditor.exe. Pour de plus amples informations, voir l'Aide en ligne de l'Éditeur de variantes.
Les paramètres NT1 et NT2 n'ont aucune influence sur les tôles créées. Ils sont cependant utiles en interne, car ces tôles sont générées comme variantes de Feature et que les valeurs du catalogue HiCAD sont affectées aux paramètres NT1 / NT2.
