Projet : Charpente métallique

Caillebotis - Modifier l'orientation de la barre porteuse

Charpente métallique > Autres fonctions > Extras > Caillebotis - Modifier l'orientation de la barre porteuse

À l'aide de cette fonction, vous pouvez changer ultérieurement le sens de la barre porteuse des caillebotis basés sur une esquisse.

1. Identifiez le caillebotis dont vous souhaitez changer la direction.
2. Spécifiez la nouvelle direction de la barre porteuse en identifiant une arête droite ou en déterminant deux points. De cette façon, l'angle de rotation autour de l'axe X de l'esquisse à l'origine du caillebotis sera déterminé.

Vous pouvez également changer la direction de la barre porteuse à partir de l'historique de Feature. Un double-clic sur l'entrée Angle de rotation de la barre porteuse ouvre une fenêtre vous permettant de saisir le nouvel angle de rotation.

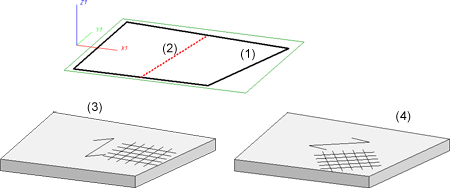

(1) Esquisse d'origine, (2) Arête pour l'orientation de la barre porteuse, (3) Caillebotis créé, (4) Caillebotis avec direction de barre porteuse modifiée
