Diviser le profilé

Charpente métallique > Prolonger > Diviser

À l'aide de cette fonction, vous pouvez diviser à fleur un profilé une fois en saisissant la distance de la division au niveau de l'extrémité du profilé.

Identifiez le profilé à proximité de l'extrémité de référence.

Saisissez la distance de la division par rapport à cette extrémité du profilé. La distance de la division est prédéfinie à la moitié de la longueur du profilé.

Saisissez la valeur souhaitée, puis quittez la fenêtre de saisie en cliquant OK.

Le profilé est divisé à partir de l'extrémité de référence. Un nouvel élément principal est créé pour la nouvelle section obtenue.

Les boulonnages et les éléments secondaires d'un profilé seront subordonnés à un des deux nouveaux éléments obtenus. Un élément secondaire, comme par exemple une tôle, sera subordonné à l'élément principal suivant le plus proche.

Vous trouvez par ailleurs sous

les fonctions suivantes :

Diviser le profilé une fois à fleur avec un espace

Divise un profilé en deux profilés partiels, au choix avec espace ou en se chevauchant l'un l'autre.

Identifiez le profilé à proximité de l'extrémité de référence.
Saisissez la valeur de l'espace ou du recouvrement entre les deux éléments. En saisissant une valeur positive, le profilé sera divisé avec un espace, en saisissant une valeur négative, les deux éléments se chevaucheront.
Saisissez pour les éléments à fleur la distance de la division par rapport à l'extrémité de référence.

La position de l'espacement ou du chevauchement résulte de :

Distance de la division ± 1/2 de la taille de l'espacement/du chevauchement.

Diviser le profilé plusieurs fois, à fleur

Divise un profilé en plusieurs profilés de même taille qui restent en contact les uns avec les autres.

Saisissez le nombre de profilés partiels.

Diviser le profilé plusieurs fois avec un espace

Divise un profilé en plusieurs éléments de même taille avec un espace défini entre chaque :

Saisissez le nombre de profilé.
Saisissez la valeur pour l'espacement ou le chevauchement.
Saisissez la distance de la division par rapport à l'extrémité de référence.

Le profilé est divisé en profilés de même taille. La position de l'espacement ou du chevauchement résulte de :

Distance de la division ± 1/2 de la taille de l'espacement/du chevauchement.

Diviser le long de la direction par la pamétrique

Cette fonction permet de diviser le long d'une direction des profilés en plusieurs sections. Vous disposez ici de plusieurs options de division, comme par exemple que chaque profilé individuel obtient des longueurs différentes. En outre, dans le cadre de cette fonction, un Feature correspondant est créé, de sorte de pouvoir modifier ultérieurement la division opérée.

Cette fonction a le même mode de procéder à la fonction Standard 3D > Usiner > Rogner > Diviser le long de la direction hormis les différences suivantes :

Le profilé à diviser doit être sélectionné après avoir lancé la fonction.
L'axe du profilé sera proposé automatiquement comme axe de division, alors que la direction de la division sera déterminée par le point de sélection.
Après la division, la fonction reste active, autrement dit vous pouvez sélectionner directement un autre profilé à diviser. Vous mettez fin à la sélection de profilé par un clic sur la molette de la souris.

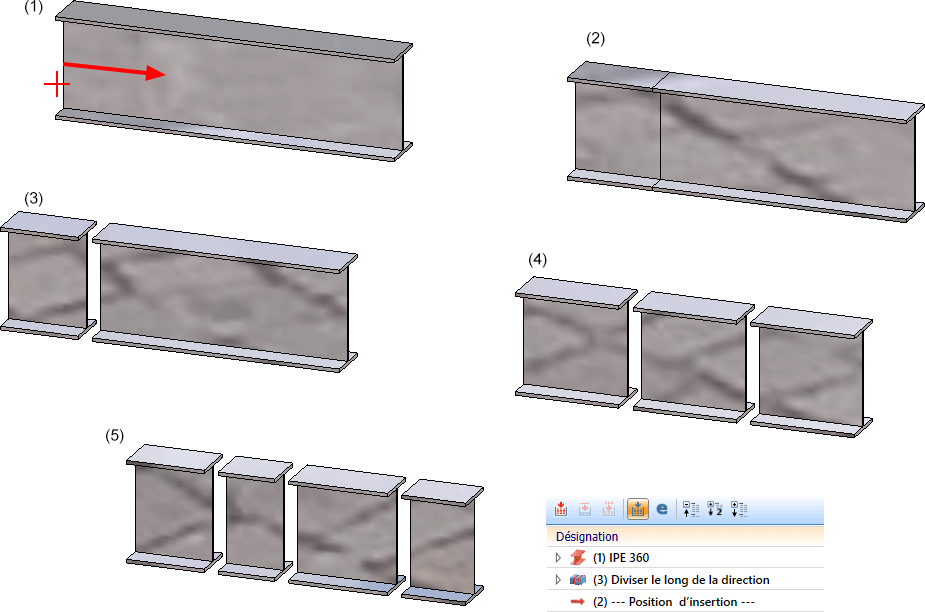

(1) Profilé d'origine avec la direction de la division, (2) divisé une fois à fleur, (3) divisé une fois avec espace, (4) divisé plusieurs fois avec espace, (5) divisé le long de la direction avec espace et plusieurs longueurs individuelles
