Gruger

Charpente métallique > Gruger

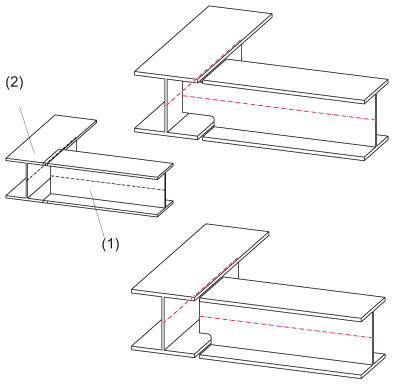

À l'aide des fonctions regroupées sous Gruger, vous pouvez raccorder un profilé à un autre profilé par un grugeage. Dans ce cadre, le profilé à joindre à l'autre est muni d'un grugeage. Cela peut être exécuté avec ou sans prolongement du profilé à gruger.

Gruger avec prolongement, avec les paramètres actuels

Le grugeage est produit avec un allongement en utilisant les paramètres du grugeage actuels. Il s'agit des paramètres spécifiés à l'aide de la fonction Charpente métallique > Autres fonctions > Param. ou du Gestionnaire de Configuration sous Charpente métallique.

Identifiez tout d'abord le profilé à gruger, puis le profilé auquel il devra être raccordé.

Gruger sans prolongement, avec les paramètres actuels

Comme ci-dessus, mais sans prolongement.

Si vous ne souhaitez pas utiliser les paramètres du grugeage actuels, recourez alors aux fonctions suivantes

Gruger avec prolongement, Nouveaux paramètres

Le grugeage est produit avec un allongement. Auparavant l'onglet Paramètres, Grugeage de la fonction Charpente métallique > Autres fonctions > Param. s'ouvre. Vous pouvez ici modifier le type de grugeage, la longueur et la hauteur du grugeage, etc. En quittant la fenêtre par OK, les nouveaux paramètres seront appliqués à la fonction. Pour les grugeages suivants, pendant la session HiCAD encours, ces paramètres seront utilisés.

Gruger sans prolongement, Nouveaux paramètres

Comme ci-dessus, mais sans prolongement

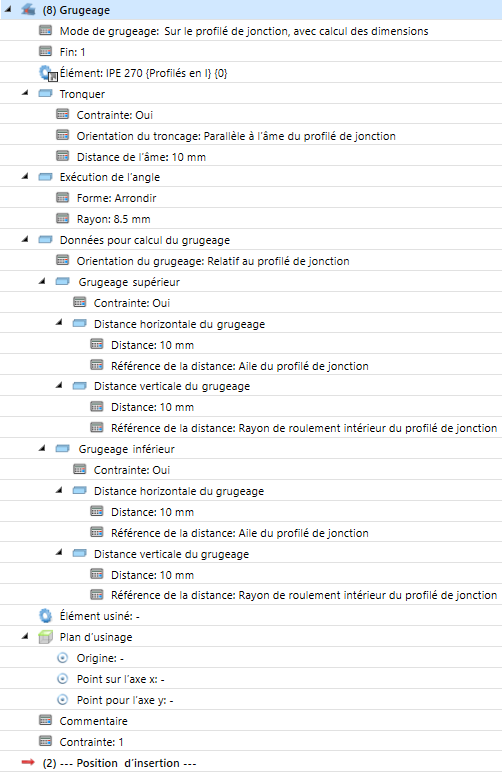

Dans l'historique de Feature du grugeage, il est possible de paramétrer et modifier d'autres options. À titre d'exemple :

différents paramètres pour le grugeage supérieur et inférieur (b) - (e),

le troncage et

l'orientation du grugeage.

Le contenu de l'historique de Feature dépend des paramètres au moment de l'exécution du grugeage.

Le profilé auquel le premier sera raccordé, doit au minimum posséder une aile à partir de laquelle le contour du grugeage pourra être calculé. Il s'agit donc, de façon concrète des profilés en I, U, T, L ou Z. Les profilés autorisés sont les profilés normalisés ainsi que les profilés-types.
