Projet : Charpente métallique

Supprimer une jonction

Charpente métallique > Variantes > Supprimer

À l'aide de cette fonction, vous supprimez des jonctions qui sont basées sur une variante de design.

Identifiez une arête de la jonction à supprimer. HiCAD reproduit automatiquement à cet emplacement la situation d'origine des profilés concernés.

Après la suppression d'une jonction, la fonction reste active. En sélectionnant à nouveau une arête appartenant à une jonction, vous pouvez supprimer d'autres jonctions sans avoir à relancer la fonction. Pour mettre fin à la fonction, recourez au bouton du milieu de la souris ou à la touche ESC.

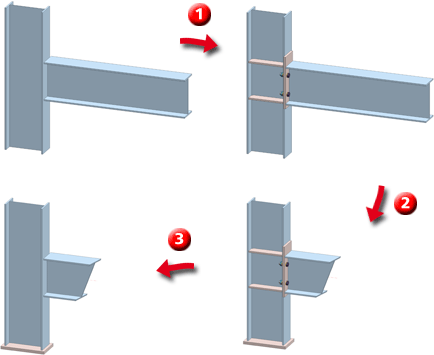

Dans l'illustration suivante, les profilés d'origine ont subi les traitements suivants :

1. Insertion d'une jonction de pilier (2320)
2. Insertion d'une tôle sur le profilé de gauche et troncage du profilé de droite.
3. Suppression de la jonction 2320.

La jonction est supprimée et l'état d'origine des profilés raccordés restitué. Les autres traitements sont conservés.

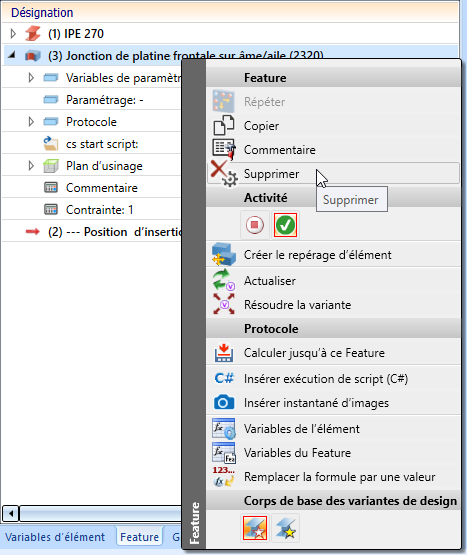

Vous pouvez également supprimer les jonctions au moyen de l'historique de Feature. Dans l'historique de Feature d'un des profilés, cliquez avec le bouton droit de la souris sur l'entrée correspondant à la jonction.

Sélectionnez ensuite dans le menu contextuel du Feature la commande Supprimer.
