Connexion de came (2104)

Fenêtre d'ancrage Fonctions bâtiment > Charpente métallique > Général > Connexion de came (2104)

Les connexions de came servent dans la pratique au positionnement rapide et au soudage des tôles. À l'aide de la variante de design 2104 , vous pouvez raccorder rapidement et sans difficulté deux tôles de la Charpente métallique par des cames.

La variante de design en question pour les tôles de la Charpente métallique se trouve dans la fenêtre d'ancrage Fonctions bâtiment sous Charpente métallique > Général.

Veuillez noter que les deux tôles de la Charpente métallique (ou leurs prolongements) doivent avoir un point d'intersection en commun.

1. Sélectionnez tout d'abord l'arête extérieure de la première tôle de la Charpente métallique destinée à recevoir la came.
2. Sélectionnez ensuite la surface de la deuxième tôle de la Charpente métallique destinée à être découpée.

Si une insertion n'est pas possible en raison de la sélection, un message d'erreur correspondant s'affiche alors. Sinon, la fenêtre de dialogue Connexion de came (2104) s'ouvre.

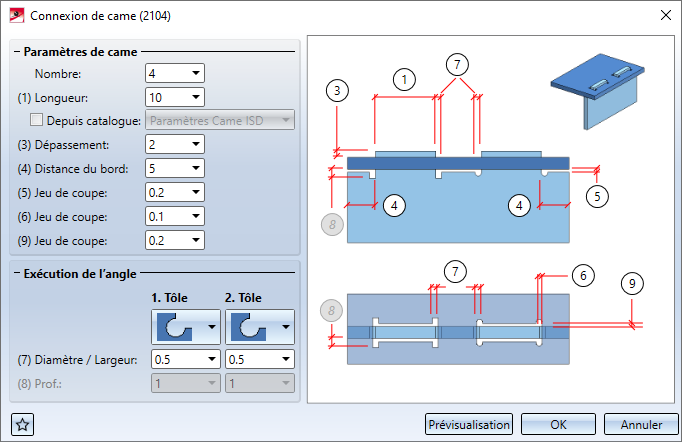

La configuration de la connexion de came se fait au moyen des paramètres de la fenêtre de dialogue.

Par un clic sur le bouton Prévisualisation, vous pouvez avoir un aperçu de la connexion basée sur les données saisies actuelles. Si vous souhaitez corriger les données, procédez aux modifications nécessaires et cliquez à nouveau sur Prévisualisation pour actualiser l'aperçu. Par OK, la connexion est insérée à partir des données actuelles et la fenêtre de dialogue est fermée. Si vous quittez la fenêtre de dialogue par Annuler, la fonction est abandonnée sans insérer ou modifier la connexion.

Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favori afin de pouvoir les réutiliser à tout moment. Pour cela, cliquez sur le symbole en bas à gauche de la fenêtre pour activer le menu contextuel. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.

Configurer la connexion

Saisissez les paramètres de came de votre choix.

Sélectionnez l’exécution de l'angle et saisissez les paramètres nécessaires à l'exécution choisie, par exemple le diamètre pour le rayon tangentiel.

Les exécutions d'angle suivantes sont disponibles :

Une fois toutes les données nécessaires saisies, la connexion peut alors être insérée. En cliquant sur Prévisualisation, la connexion de came est insérée, mais la fenêtre de dialogue reste ouverte, à la différence du bouton OK. Vous pouvez alors modifier les données et contrôler l'aperçu sur le dessin par la Prévisualisation. Si vous quittez la fenêtre de dialogue par Annuler, vous mettez fin à la fonction sans appliquer l'insertion ou les modifications.

Exemple :

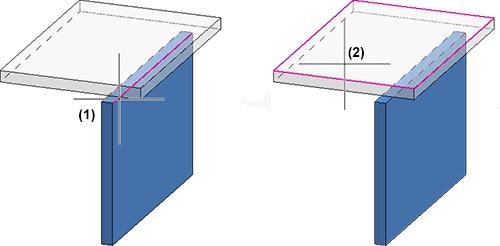

Les deux tôles de la Charpente métallique de l'illustration doivent être raccordées ensemble par came. Pour cela, on aura sélectionné l'arête extérieure (1) de la première tôle et la surface (2) de la deuxième tôle.

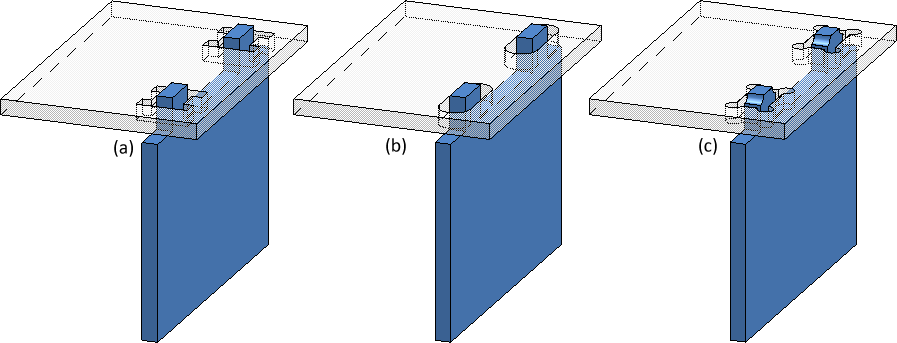

(a) Exécution de l'angle 1^re et 2^e tôle : Découper en rectangle
(b) Exécution de l'angle 1^re tôle : Aucune, 2^e tôle : Forme oblongue
(c) Exécution de l'angle 1^re et 2^e tôle : Percer

À savoir :

• La fonction ne peut être activée que su la scène actuelle contient des tôles de la Charpente métallique.
• Les données de la connexion de came sont répertoriées dans un Feature Connexion de came (2104). Par un double-clic sur le Feature, vous pouvez modifier la connexion en procédant aux modifications souhaitées. Pour supprimer une connexion de came, supprimez l'entrée du Feature (clic droit > Supprimer).
• Pour une connexion de came des tôles pliées, recourez à la variante du même nom sous Fonctions bâtiment > Tôle pliée.
