Projet : Charpente métallique
Fenêtre d'ancrage Fonctions bâtiment > Charpente métallique > Général > Configurateur de barre de profilé
Veuillez noter que le Configurateur de barre de profilé supporte uniquement les profilés droits !

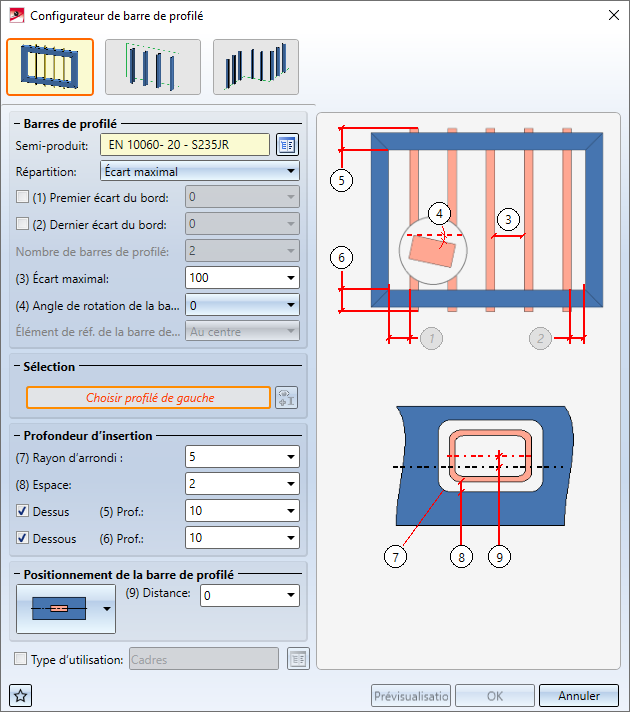

Après avoir lancé la fonction, la fenêtre de dialogue Configurateur de barre de profilé s'ouvre :
Les fonctions suivantes sont supportées :
|
|
|
|
|
|
|
|
Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favori afin de pouvoir les réutiliser à tout moment. Pour cela, cliquez sur le symbole
en bas à gauche de la fenêtre pour activer le menu contextuel. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.
La fenêtre de dialogue ouverte, vous pouvez avoir, en cliquant sur le bouton Prévisualisation, un aperçu des barres de profilé créées selon les paramètres actuels. Vous pouvez également alors recadrer l'image par les fonctions de zoom.
Vous démarrez la génération des barres de profilé par OK. L'avancée de la génération est affichée dans la barre d'état au moyen d'une barre de progression.
À savoir :
À l'aide de cette fonction, la zone formée par quatre profilés sera remplie avec des barres e profilé. Les profilés doivent se trouver sur un plan et doivent former une sorte de "cadre". Mais ils ne doivent pas nécessairement être en contact les uns avec les autres.
Pour l'identification des profilés, cliquez sur le symbole

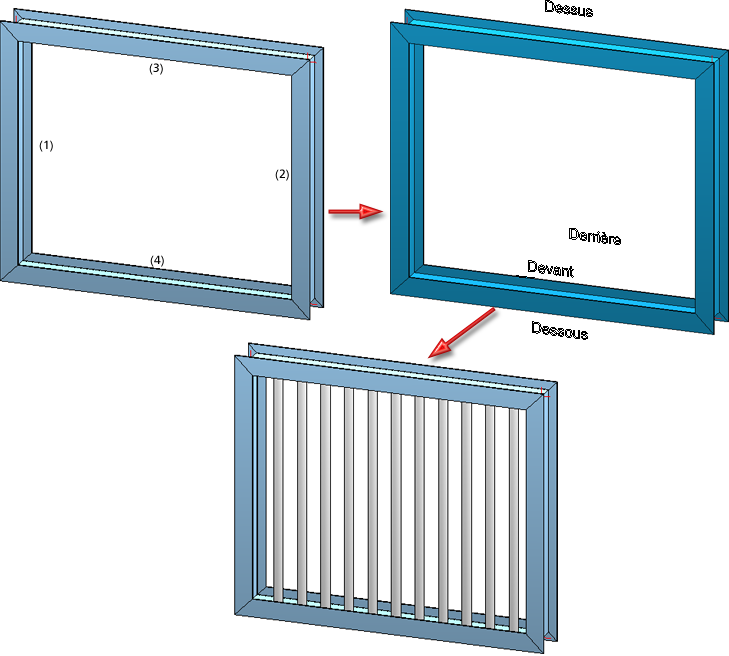

et sélectionnez les quatre profilés sur la scène dans l'ordre suivant :
S'affiche alors sur la scène, en fonction des profilés sélectionnés, où se trouve devant/derrière et dessus/dessous. Le texte de l'orientation obtenue s'affiche dans la direction de Z.
|
Semi-produit |
Sélectionnez tout d'abord le produit semi-fini pour les barres de profilé. Par un clic sur le symbole |
|
Répartition |
Ce paramètre détermine la répartition des barres de profilé dans la zone choisie et influence le nombre de barres de profilé. Les paramètres suivants sont possibles :
SI vous souhaitez spécifier un écart du bord explicitement, saisissez alors la valeur de votre choix. Si l'écart du bord ne doit pas être se référer à l'écart maximal, décochez alors la case.
|
|
Angle de rotation de la barre de profilé |
Les barres de profilé peuvent être pivotées lors de leur insertion. Indiquez pour cela, si besoin, l'angle de rotation. |
Profondeur d'insertion
Vous déterminez ici comment les barres de profilé doivent s'insérer dans les profilés supérieur et inférieur.
|
Rayon d'arrondi |
Pour les barres de profilé "rectangulaire" (par exemple de l'acier carré, de l'acier plat, des profilés creux), vous pouvez indiquer un rayon d'arrondi pour la percée dans l'âme par où passent les barres. Pour cela, un espace suffisant doit être précisé.
|
|
Espace |
Distance entre la barre de profilé et l'ouverture de percée. |
|
Profondeur au-dessus |
Profondeur du dépassement par rapport au profilé supérieur. |
|
Profondeur au-dessous |
Profondeur du dépassement par rapport au profilé inférieur. |
Si vous utilisez comme produit semi-fini pour les barres de profilé des profilés en I, en L, en T ou en U, les champs de saisie sous Profondeur d'insertion sont alors condamnés.
Positionnement de la barre de profilé
Sélectionnez dans la liste de choix l'orientation du profilé de votre choix. Sont possibles :
|
|
Les barres de profilé seront positionnées dans l'axe médian de la zone choisie. |
|
|
Les barres de profilé seront positionnées derrière à l'intérieur de la zone choisie. |
|
|
Les barres de profilé seront positionnées devant à l'intérieur de la zone choisie. |
|
|
Les barres de profilé seront positionnées derrière à l'extérieur de la zone choisie. |
|
|
Les barres de profilé seront positionnées devant à l'extérieur de la zone choisie . |
|
Distance |
Vous pouvez indiquer ici un décalage supplémentaire dans la direction de Y. |
Exemple

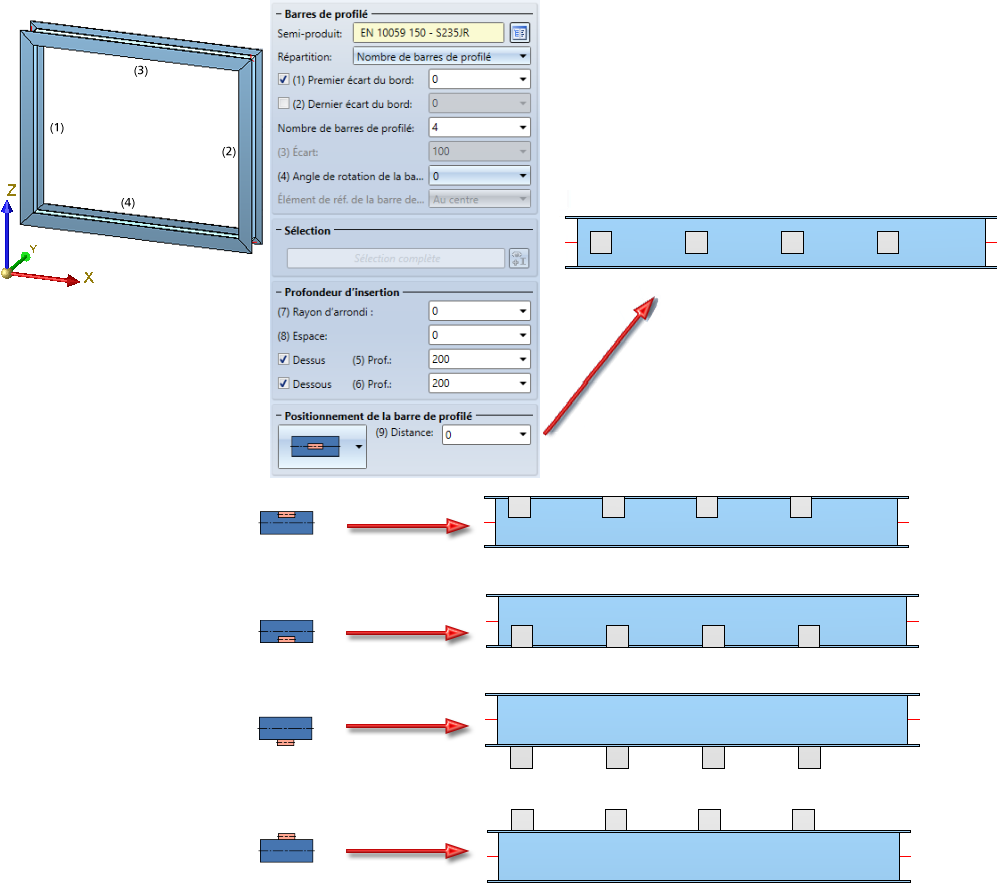

Le cadre formé devra être muni selon les paramètres en illustration de 4 barres de profilé. La vue de dessus illustre les différentes possibilités de positionnement.

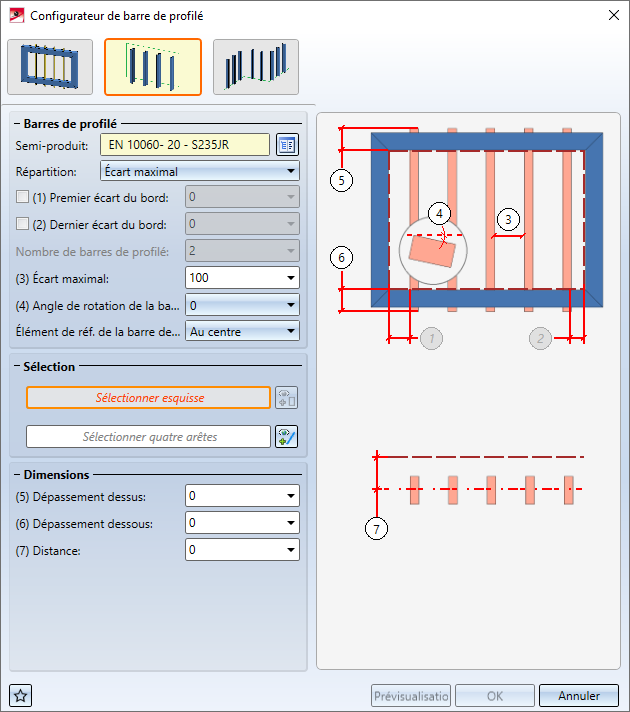

À l'aide de cette fonction, vous pouvez remplir de barres la zone formée par une esquisse rectangulaire ou par quatre arêtes.
Pour l'identification d'une esquisse rectangulaire présente sur la scène, cliquet sur le symbole
et sélectionnez sur la scène les quatre arêtes d'esquisse.
Pour l'identification des quatre arêtes se trouvant sur un plan, cliquez sur le symbole
et sélectionnez les arêtes en question. Celles-ci ne doivent pas nécessairement être en contact les unes avec les autres.
La sélection des arêtes doit être faite dans l'ordre suivant :
S'affiche alors sur la scène, en fonction des arêtes sélectionnées, où se trouve devant/derrière et en haut/en bas. Le texte de l'orientation obtenue s'affiche dans la direction de Z.
Barres de profilé
Les paramètres de cet encart correspondent à ceux de la fonction Barres de profilé entre des profilés.
Dimensions
|
Dépassement dessus |
Dépassement de la barre de profilé par rapport à l'arête supérieure sélectionnée. |
|
Dépassement dessous |
Dépassement de la barre de profilé par rapport à l'arête inférieure sélectionnée. |
|
Distance |
Cette valeur détermine la distance des barres de profilés par rapport au plan défini par les arêtes sélectionnées. |

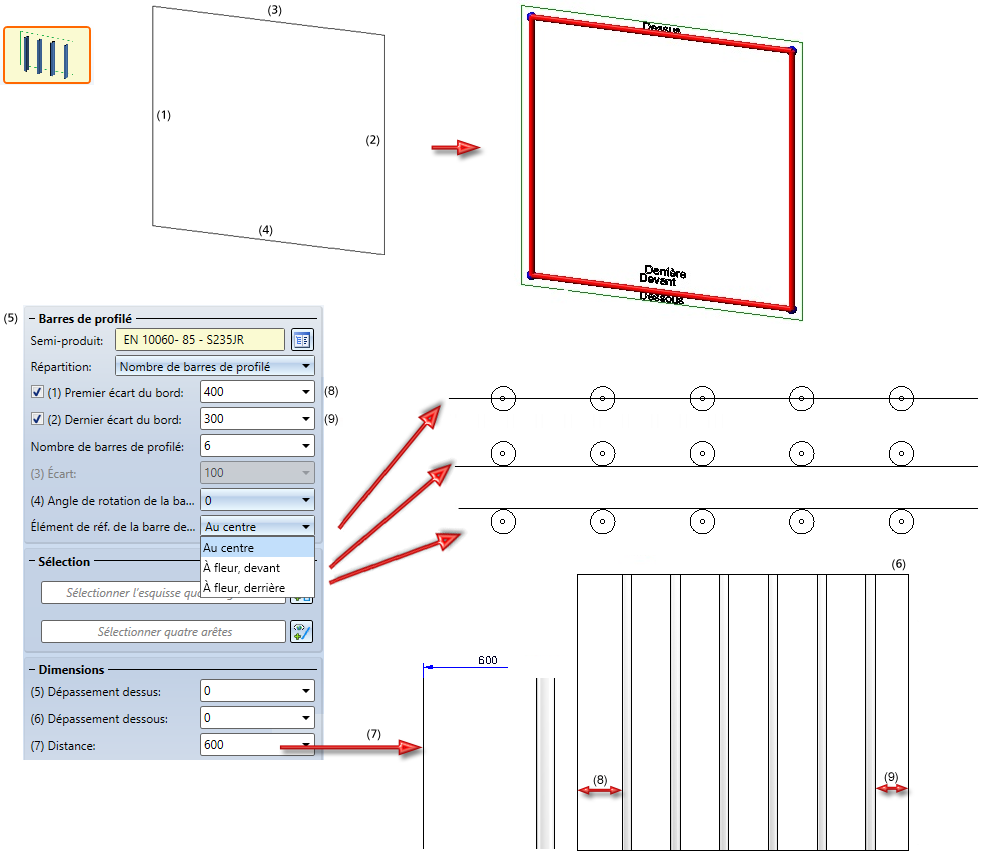

(1) - (4) Arêtes sélectionnées d'une esquisse carrée, (5) Paramètres, (6) Résultat en vue de face, (7) Distance en vue latérale dans le paramètre d'Élément de réf. de la barre de profilé : À fleur devant, (8) Premier écart du bord, (9) Dernier écart du bord

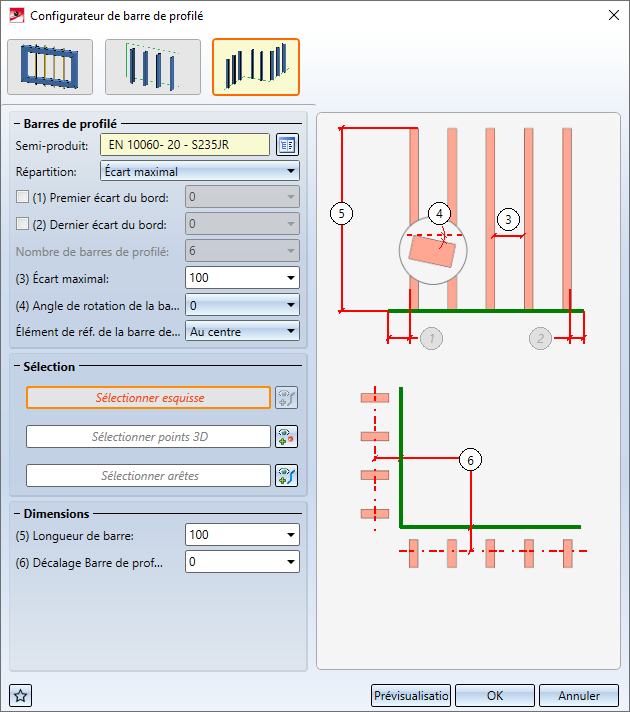

À l'aide de cette fonction, les barres de profilé sont déposées le long d'une chaîne d'arêtes.
La chaîne d'arêtes peut être déterminée par :
Sélection d'une esquisse
Sélection de points 3D Sélection d'arêtes 3D
Barres de profilé
Les paramètres de cet encart correspondent à ceux de la fonction Barres de profilé entre des profilés.
Dimensions
|
Longueur de barre |
Longueur des barres de profilés. |
|
Décalage Barre de profilé |
Décalage des barres de profilé par rapport à l'esquisse ou à la facette. |

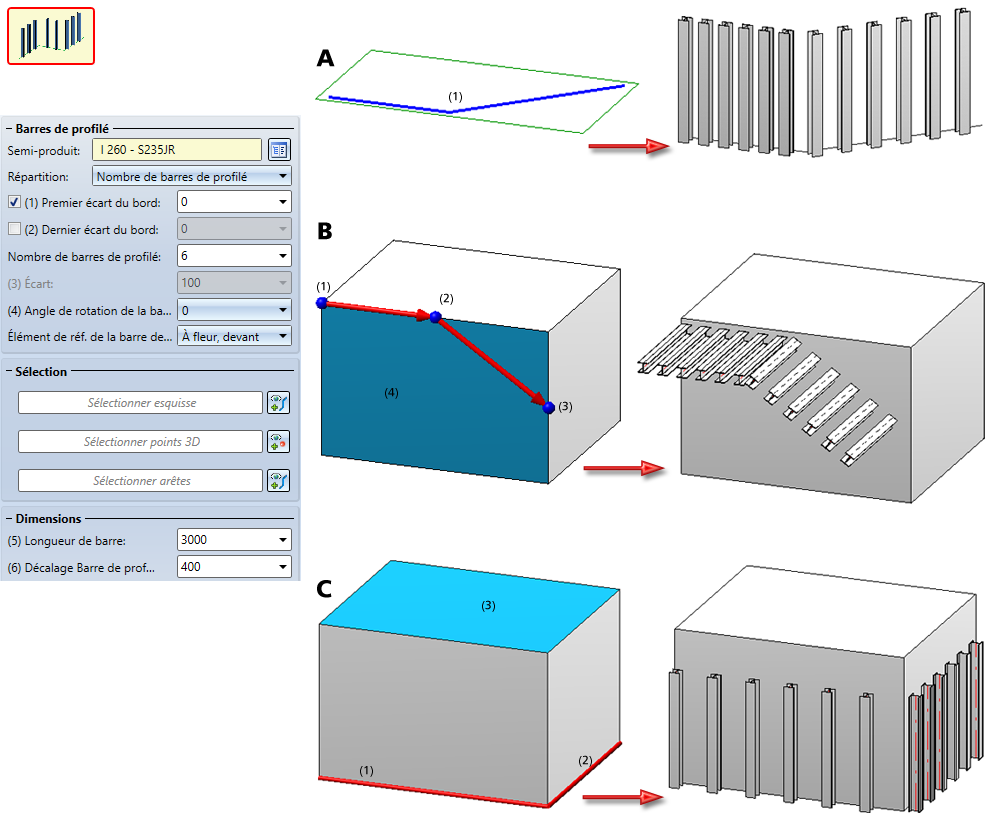

A : Barres de profilé le long d'une esquisse (1)
B : Barres de profilé le long d'une chaîne d'arêtes déterminée par des points 3D, (1)-(3) Points 3D sélectionnés, (4) Facette sélectionnée
C : Barres de profilé le long d'une chaîne d'arêtes 3D, (1) et (2) Arêtes sélectionnées, (3) Facette sélectionnée
