Projet : Charpente métallique

Connecter les tuyaux (1508)

Fenêtre d'ancrage Fonctions bâtiment > Charpente métallique > Jonctions > Chant sur chant > Connecter les tuyaux (1508)

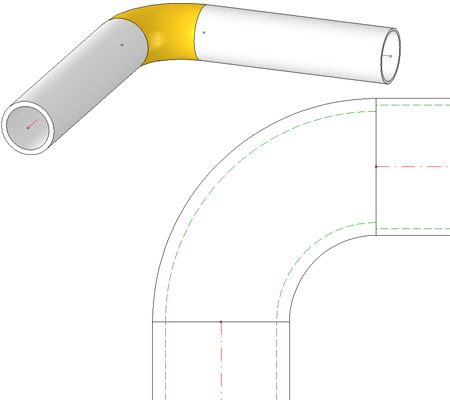

Cette variante de design raccorde des tuyaux d'acier au moyen d'un coude de tuyau selon la norme DIN 2605 avec un angle d'ouverture de 45°, 90° et 180°.

1. Identifiez le premier tuyau à raccorder.
2. Déterminez le deuxième tuyau à raccorder.
3. La fenêtre de dialogue Connecter les tuyaux (1508) s'ouvre.

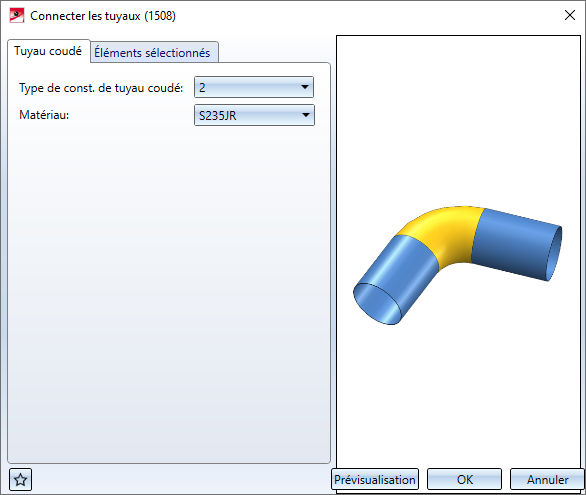

Fenêtre de dialogue Connecter les tuyaux (1508)

Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favori afin de pouvoir les réutiliser à tout moment. Pour cela, cliquez sur le symbole en bas à gauche de la fenêtre pour activer le menu contextuel. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.

À savoir :

• Les deux tuyaux à raccorder doivent être du même type et avoir le même diamètre.
• Le prolongement des axes des deux tuyaux à raccorder doivent se croiser.
• Par un clic sur le bouton Prévisualisation, vous pouvez avoir un aperçu de la connexion basée sur les données saisies actuelles. Si vous souhaitez corriger les données, procédez aux modifications nécessaires et cliquez à nouveau sur Prévisualisation pour actualiser l'aperçu. Par OK, la connexion est insérée à partir des données actuelles et la fenêtre de dialogue est fermée. Si vous quittez la fenêtre de dialogue par Annuler, la fonction est abandonnée sans insérer ou modifier la connexion.

Configurer la connexion de tuyaux

La configuration de la connexion des tuyaux s'effectue à l'aide des onglets de la fenêtre de dialogue.

Éléments sélectionnés

Dans cet onglet, vous pouvez obtenir des informations sur les tuyaux que vous avez identifiés auparavant, par exemple le matériau, les dimensions, etc. Aucunes saisies ou modifications ne peuvent être apportées ici.

Tuyau coudé

Les saisies dans cet onglet déterminent les tuyaux.

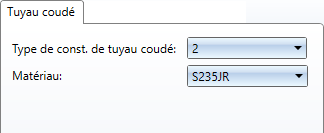

Onglet Tuyau coudé

1. Sélectionnez le type de coude. Vous avez le choix entre plusieurs rayons de courbure :
• 2 (rayon de courbure d'env. 1,0 x diamètre extérieur)
• 3 (rayon de courbure d'env. 1,5 x diamètre extérieur)
• 5 (rayon de courbure d'env. 2,5 x diamètre extérieur)
• 10 (rayon de courbure d'env. 5 x diamètre extérieur)
• 20 (rayon de courbure d'env. 10 x diamètre extérieur)
2. Quittez la fenêtre par OK.

Le coude de connexion des tuyaux doit remplir les conditions suivantes :

• Le coude de tuyau doit posséder le même diamètre extérieur que les deux tuyaux identifiés.
• L'épaisseur de la paroi du coude doit être inférieure ou identique à l'épaisseur de la paroi du tuyau qui possède l'épaisseur de paroi la plus élevée.

Si aucun coude ayant une épaisseur de paroi identique à celle des deux tuyaux n'a été trouvé dans le catalogue, un coude ayant une épaisseur de paroi inférieure peut être envisagé, à condition qu'il réponde aux exigences requises pour l'épaisseur de paroi.

Si aucun coude de ce type ne peut être trouvé, ou si seuls des coudes avec une épaisseur de paroi plus importante sont disponibles, les tuyaux ne peuvent pas être raccordés, et le message Aucun coude de tuyau adapté pour le tuyau sélectionné !

Connexion de deux tuyaux de diamètre identique mais d'épaisseurs de paroi différentes
