Projet : Charpente métallique

Insérer à partir du catalogue d'éléments

Fenêtre d'ancrage Fonctions bâtiment > Charpente métallique > Bâtiment, général > Catalogue de type d'él.

À l'aide de cette fonction, vous pouvez créer des ensembles prédéfinis ou dériver à partir d'une esquisse déjà présente sur la scène des objets prédéfinis, y compris les attributs comme les fondations, les éléments de toit, les parois, les isolations, etc.

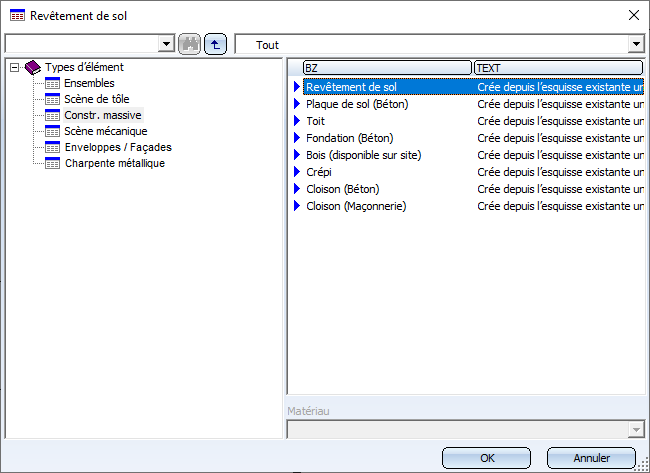

Après le lancement de la fonction, la fenêtre Types d'élément s'ouvre.

1. Sélectionnez à gauche de la fenêtre le type d'élément de votre choix.
2. Sélectionnez à droite de la fenêtre l'objet de votre choix.
3. Identifiez, si besoin, l'esquisse correspondante et saisissez les valeurs de votre choix. Celles-ci dépendent du type d'élément sélectionné.

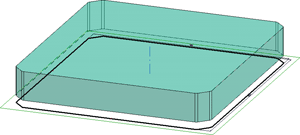

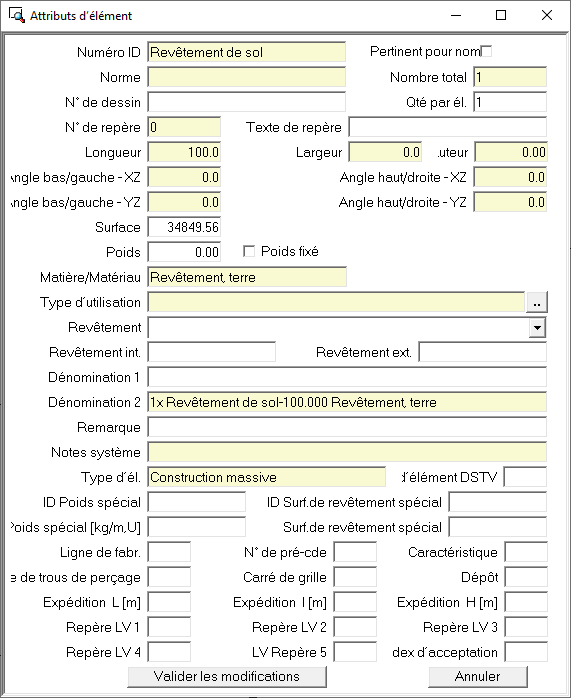

L'illustration suivante montre un objet de revêtement de sol qui a été dérivé, après sélection du type d'élément : Construction massive, Revêtement de sol, d'une esquisse ainsi que son masque des attributs correspondant.

Les catalogues de type d'élément sont gérés au moyen de l'Éditeur de catalogue HiCAD (CATEDITOR.EXE) et peuvent y être modifiés et complétés (Catalogue NORMES D'USINE > TYPES D'ÉLÉMENT). Vous trouverez de plus amples informations pour savoir comment modifier et compléter les catalogues dans l'aide en ligne de l'Éditeur de catalogue.
