Embrèvement et embrèvement double

Fenêtre d'ancrage Fonctions bâtiment > Construction en bois > Embrèvement et embrèvement double

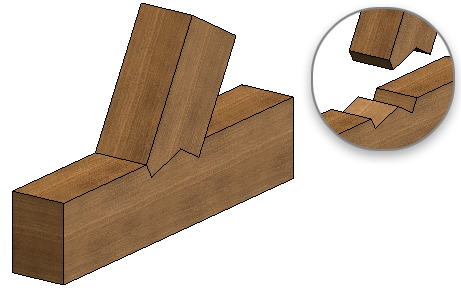

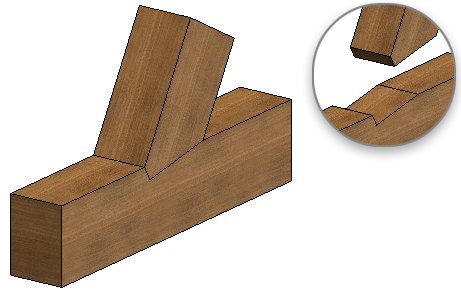

À l'aide de cette variante de design, vous assemblez deux bois équarris avec :

un embrèvement ou
un embrèvement double.

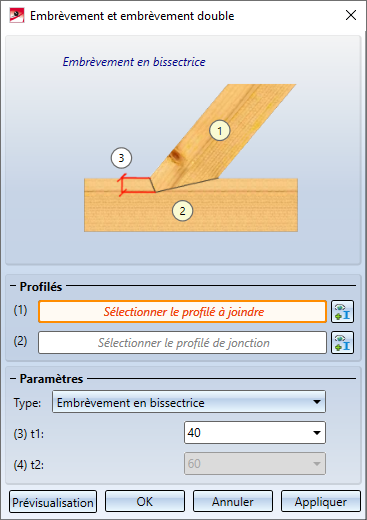

Après avoir lancé la variante de design, la fenêtre de dialogue Embrèvement et embrèvement double s'ouvre.

Pour créer l'assemblage en bois, identifiez tout d'abord l'élément (profilé) à joindre (1) et l'élément (profilé de jonction, dite pièce réceptrice) sur lequel le premier sera joint (2). Il est également possible de modifier la sélection des éléments au moyen du symbole .

Sous Paramètres, vous sélectionnez le type d'assemblage (embrèvement simple ou double), puis vous saisissez les paramètres nécessaires à celui-ci.

Par OK, l'assemblage est créé et vous mettez fin à la fonction.

Par Appliquer, l'assemblage est créé, mais la fonction reste active. Vous pouvez alors procéder à d'autres embrèvements.

Par Annuler, vous mettez fin à la fonction sans créer d'assemblage.

À savoir :

En cas de saisie erronée ou manquante, le champ de saisie concerné sera identifié par un symbole, par exemple lorsqu'un profilé n'a pas été sélectionné :

Lorsque vous cliquez sur un des chiffres de l'image de la fenêtre de dialogue, le curseur se place directement dans le champ de saisie correspondant.

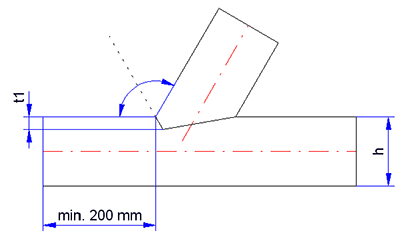

Embrèvement en bissectrice

Dans cet assemblage, le 2^e bois équarri formera une rainure en biseau dans laquelle le 1^er bois équarri s'adaptera. Vous devez alors indiquer ici la profondeur du mortaisage t1. Celui-ci doit être compris entre 1/6 et 1/4 de l'épaisseur du bois équarri. La longueur du talon doit être d'au moins 200 mm.

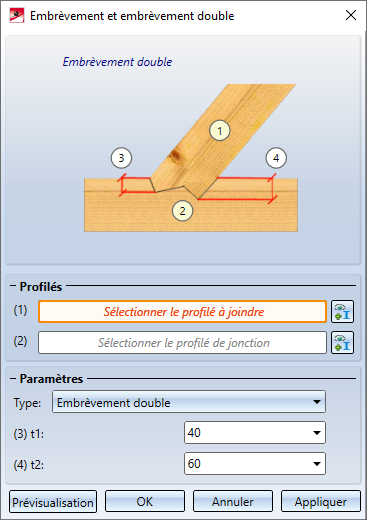

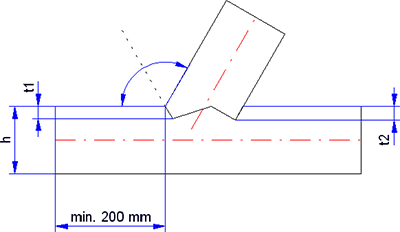

Embrèvement double

L'embrèvement double est une combinaison d'un assemblage en about à rainure et l'assemblage idéal pour les entretoises. La longueur du talon doit être d'au moins 200 mm.
