Projet : Charpente métallique

Platine d'about (2102)

Fenêtre d'ancrage Fonctions bâtiment > Charpente métallique > Jonctions > Profilé individuel > Platine d'about (2102)

À l'aide de cette fonction, vous raccordez une platine d'about sur un profilé. La platine peut être insérée avec boulonnage ou préperforée, avec ou sans tôles de remplissage, avec ou sans socle. Par ailleurs, les soudures peuvent être insérées si désiré directement.

Les types de profilé autorisés sont les profilés en I, en L, en T, en U et en Z, ainsi que les profilés creux, l'acier carré, l'acier plat, l'acier et les tubes d'acier.

Les produits semi-finis autorisés pour la platine sont les tôles, les aciers plats , les profilés FLUTZ, l'acier en barre A3 de Frankstahl ou l'acier en barre en acier fin C3.

Identifiez l'extrémité du profilé sur lequel doit être raccordée la platine.

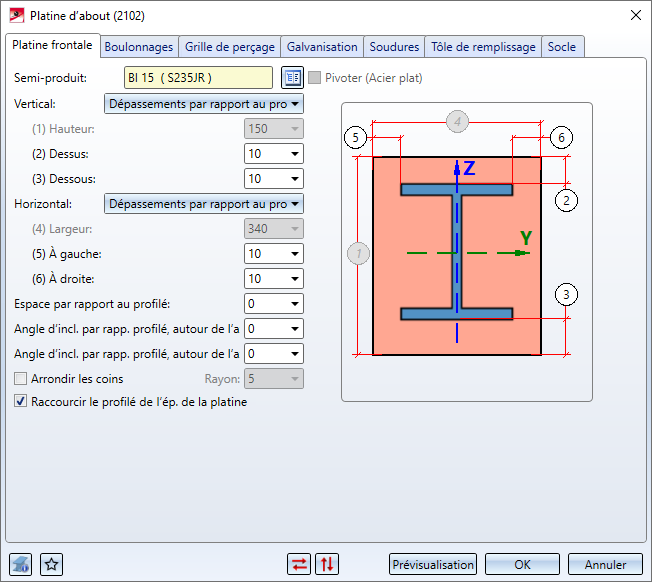

La fenêtre de dialogue pour les platines d'about s'ouvre.

Par un clic sur le bouton Prévisualisation, vous pouvez avoir un aperçu de la platine basée sur les données saisies actuelles. Si vous souhaitez corriger les données, procédez aux modifications nécessaires et cliquez à nouveau sur Prévisualisation pour actualiser l'aperçu. Par OK, la platine est insérée à partir des données actuelles et la fenêtre de dialogue est fermée. Si vous quittez la fenêtre de dialogue par Annuler, la fonction est abandonnée sans insérer ou modifier la platine.

Symboles :

	Éléments sélectionnés Par un clic sur ce symbole, vous pouvez obtenir des informations sur le profilé que vous avez identifié auparavant, par exemple le type de profilé, le matériau, les dimensions, etc. Aucunes saisies ou modifications ne peuvent être apportées ici.
	Inverser horizontalement les valeurs de jonction concernées Par un clic sur ce symbole, vous pouvez inverser les valeurs des paramètres de façon horizontale, c'est-à-dire les échanger de droite à gauche. Cela est notamment possible pour les distances d'une grille de perçage et les références d'une grille, les distances des platines et les références des platines, d'autres références. Exemple
	Inverser verticalement les valeurs de jonction concernées Par un clic sur ce symbole, vous pouvez inverser les valeurs des paramètres de façon verticale, c'est-à-dire les échanger d'en haut vers en bas. Cela est notamment possible pour les distances d'une grille de perçage et les références d'une grille, les distances des platines et les références des platines, d'autres références. Exemple
	Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favori afin de pouvoir les réutiliser à tout moment. Pour cela, cliquez sur le symbole en bas à gauche de la fenêtre pour activer le menu contextuel. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.

À savoir :

La platine d'about et les soudures seront subordonnées à l'ensemble du profilé. Les tôles de remplissage ne seront pas subordonnées à cet ensemble, mais regroupées dans un ensemble de structure au nom de Éléments en vrac. Les boulonnages seront également subordonnés à cet ensemble de structure en tant qu'ensemble Boulonnage ou à l'ensemble du profilé sélectionné. L'attribution des boulonnages dépend des paramètres indiqués dans l'onglet Boulonnages. Le socle sera inséré dans la structure d'élément comme élément individuel sous le nom de Socle.
Les bulles de soudure seront uniquement définies dans la fenêtre de dialogue, mais non automatiquement insérées sur la scène. Pour ajouter les bulles, ouvrez le menu contextuel des soudures par un clic droit sur celles-ci (sur la scène), et sélectionnez la fonction Symbole de soudure, Insérer, puis déterminez le point initial de la bulle en identifiant un point ou une arête.

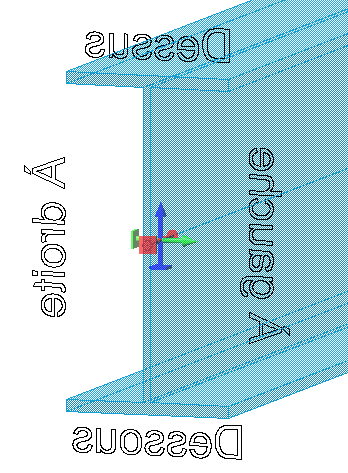

Sur la scène, pendant la saisie des données nécessaires, il vous sera alors indiqué où se trouve à gauche/à droite et dessus/dessous. Le texte de l'orientation obtenue s'affiche dans la direction de Z.

Configurer la platine d'about

La configuration de la platine d'about s'effectue à l'aide des onglets de la fenêtre de dialogue :

Platine frontale,
Boulonnages,
Grille de perçage,
Galvanisation,
Soudures,
Tôle de remplissage et
Socle.

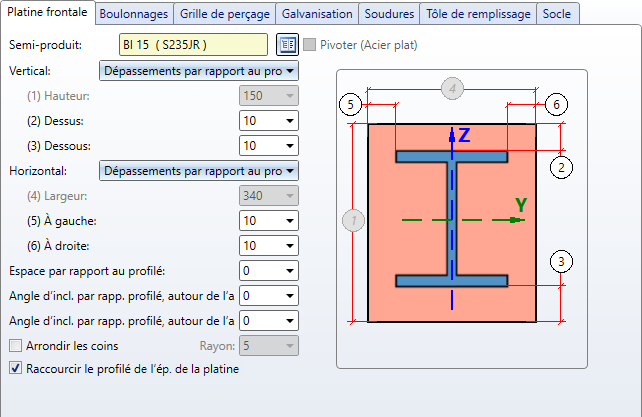

Platine frontale

Vous déterminez dans cet onglet la platine.

Semi-produit	Par un clic sur le symbole , vous pouvez sélectionner le type de platine et le matériau directement dans les catalogues des pièces standardisées. Selon le type de produit semi-fini sélectionné, par exemple un acier plat, il est possible de pivoter la platine à son insertion. Pour cela cochez la case Pivoter (Acier plat).
Les valeurs sous Vertical et Horizontal déterminent la hauteur et la largeur de la platine ainsi que son dépassement. Vous disposez pour cela de plusieurs procédés :
Vertical	Hauteur, dépassement dessus Saisie de la hauteur de la platine et de son dépassement au-dessus. Hauteur, dépassement dessous Saisie de la hauteur de la platine et de son dépassement au-dessous. Hauteur, centré Saisie de la hauteur de la platine. La platine sera centrée verticalement à l'extrémité du profilé à raccorder. Les dépassements seront calculés automatiquement. Dépassements par rapport au profilé Saisie des dépassements par rapport au premier profilé, dessus et dessous. La hauteur de la platine sera calculée automatiquement.
Horizontal	Largeur, dépassement à gauche Saisie de la largeur de la platine et de son dépassement à gauche. Largeur, dépassement à droite Saisie de la largeur de la platine et de son dépassement à droite. Largeur, centré Saisie de la largeur de la platine. La platine sera centrée horizontalement à l'extrémité du profilé à raccorder. Les dépassements seront calculés automatiquement. Dépassements par rapport au profilé Saisie des dépassements à gauche et à droite. La largeur de la platine sera calculée automatiquement.
Espace par rapport au profilé	Saisissez ici, si désiré, la valeur pour l'espace, c'est-à-dire la distance de la platine par rapport au profilé.
Arrondir les coins	Si les coins de la platine doivent être arrondis, cochez alors cette case et saisissez le rayon de l'arrondi.
Raccourcir le profilé de l'épaisseur de la platine	Si cette case est cochée, le profilé sera alors raccourci de l'épaisseur de chaque platine.

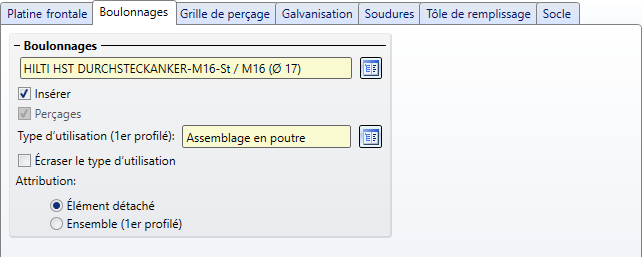

Boulonnages

Vous spécifiez ici les boulonnages, par exemple le type de vis, le diamètre des perçages, etc. Pour cela cliquez sur le symbole et paramétrez les composants de la connexion vissée. Le paramètre prédéfini par défaut par ISD est DIN EN ISO 4014-M16-5.6 / M16 (⌀ 17,5). La détermination des boulonnages s'effectue de la même façon que pour la fonction Boulonnages de Charpente métallique.

Le boulonnage ne sera inséré que si la case Insérer est cochée. À la place du boulonnage, il est également possible d'insérer sur la scène les perçages uniquement.

Type d'utilisation et Attribution

Sous Type d'utilisation, vous pouvez spécifier quel type d'utilisation doit être attribué à l'ensemble du profilé sélectionné. Si un type d'utilisation a déjà été attribué à l'ensemble du profilé, il est alors possible via la case Écraser le type d'utilisation de spécifier si ce type d'utilisation doit être conservé ou remplacé par le type d'utilisation sélectionné dans l'onglet Boulonnages.

Sous Attribution, vous déterminez à quel ensemble les boulonnages doivent être subordonnés. Si la case Élément détaché est cochée, les boulonnages seront alors regroupés attribués comme ensemble au nom de Boulonnage à l'ensemble de structure Éléments en vrac, sinon il sera subordonné au profilé sélectionné.

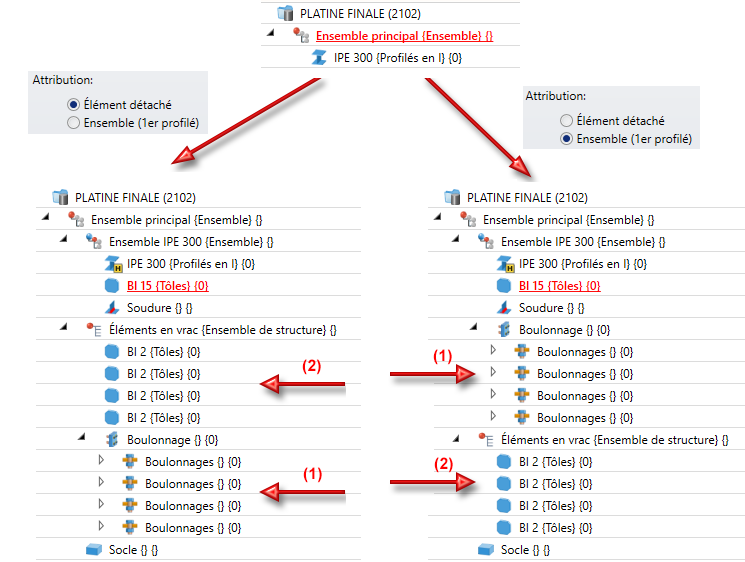

(1) Boulonnage, (2) Tôles de remplissage

Veuillez noter que le paramétrage de l'attribution et du type d'utilisation n'est possible qu'avant la structuration des ensembles de la jonction. Dès que vous avez cliqué sur le bouton de prévisualisation, et à fortiori après l'insertion de la jonction, il n'est plus possible de les modifier.

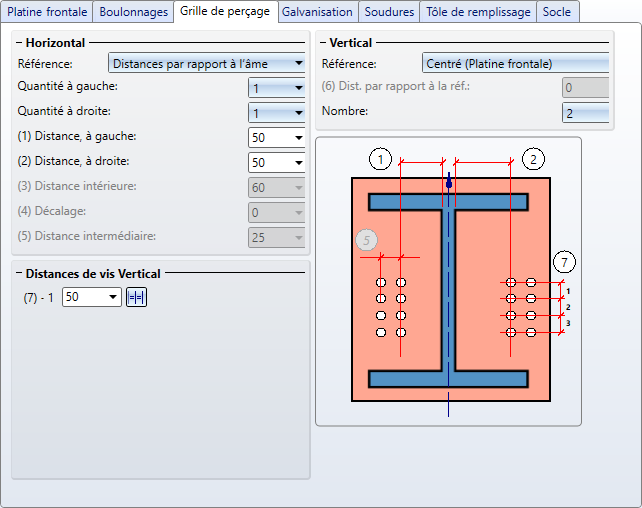

Grille de perçage

Si vous avez sélectionné dans l'onglet Boulonnages l'insertion de boulonnages ou de perçage, la grille de perçage permet alors de déterminer la disposition du boulonnage ou du gabarit de trou sur la platine d'about.

Sélectionnez tout d'abord la Référence pour les paramètres horizontaux aussi bien que verticaux. Les saisies suivantes dépendent de la référence sélectionnée.

Référence : Horizontal	Saisies
Distances par rapport au bord de platine	Nombre de perçages à gauche de l'âme Nombre de perçages à droite de l'âme Distance des perçages par rapport au bord gauche de la platine Distance des perçages par rapport au bord droit de la platine Distance intermédiaire des perçages
Distance intérieure	Nombre de perçages à gauche de l'âme Nombre de perçages à droite de l'âme Distance intérieure des perçages Décalage par rapport à l'âme Distance intermédiaire des perçages
Distances par rapport à l'âme	Nombre de perçages à gauche de l'âme Nombre de perçages à droite de l'âme Distance des perçages à gauche de l'âme Distance des perçages à droite de l'âme Distance intermédiaire des perçages

Référence : Vertical	Saisies
Centré (Platine frontale)	Nombre de perçages Distances de vis Vertical
Profilé de référence, arête supérieure	Distance par rapport à l'arête supérieure du profilé de référence Nombre de perçages Distances de vis Vertical
Platine frontale dessus	Distance par rapport à l'arête supérieure de la platine Nombre de perçages Distances de vis Vertical
Profilé de référence, arête inférieure	Distance par rapport à l'arête inférieure du profilé de référence Nombre de perçages Distances de vis Vertical
Platine frontale dessous	Distance par rapport à l'arête inférieure de la platine Nombre de perçages Distances de vis Vertical

Vous pouvez utiliser verticalement différentes distances de perçages.

Si tous les perçages doivent avoir la même distance, vous pouvez alors simplifier la saisie en indiquant la valeur de la distance dans un champ de saisie et en cliquant sur le symbole Équidistant . Tous les champs seront remplis de la même valeur.

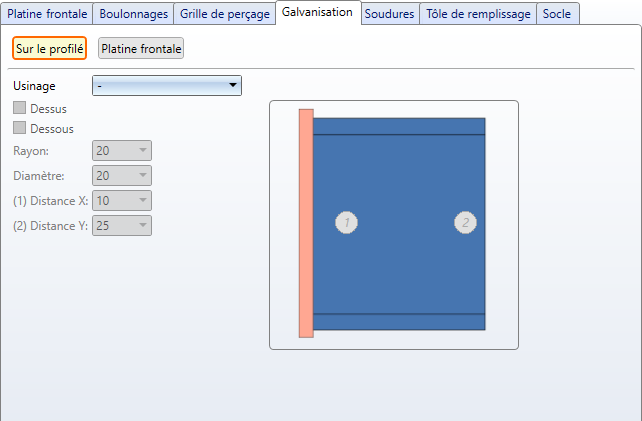

Galvanisation

Spécifiez ici si la platine frontale et le profilé de référence doivent être munis de trous pour la galvanisation. Activez pour cela l'encart correspondant en haut à gauche.

Sur le profilé

Sélectionnez ici tout d'abord l'usinage de votre choix. Sont possibles :

aucun usinage -
Découpe de l'âme
Cochez si l'usinage doit être opéré dessus et/ou dessous et saisissez le rayon.
Trous
Cochez si l'usinage doit être opéré dessus et/ou dessous. Saisissez le diamètre des trous et la distance par rapport à l'âme (Distance X) et par rapport à l'aile (Distance Y).

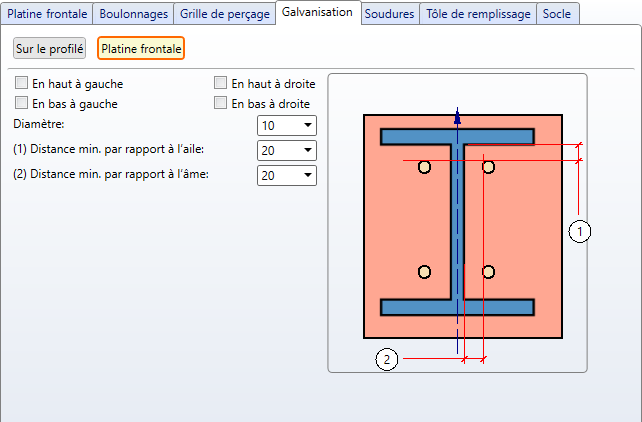

Platine frontale

Déterminez en cochant les cases correspondantes quels trous doivent être créés et saisissez le diamètre des trous ainsi que la distance minimale par rapport à l'aile et à l'âme.

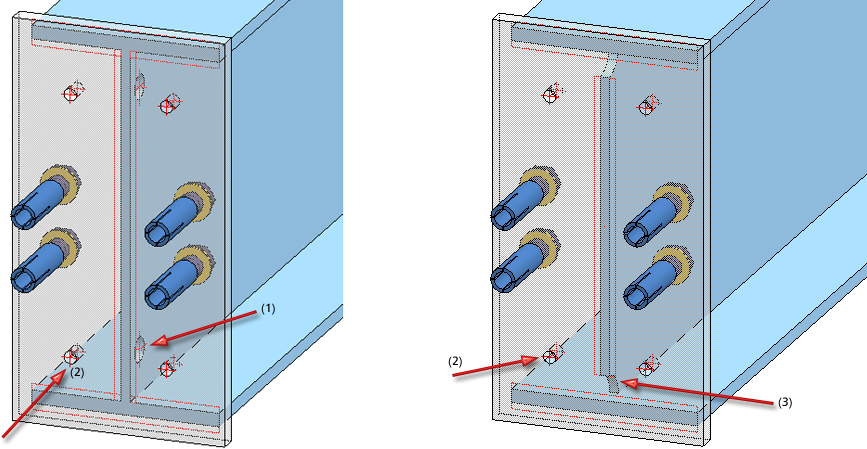

(1) Usinage du profilé : Découpe de l'âme Dessus/Dessous, (2) Trous dans la platine, (3) Usinage du profilé : Trous Dessus/Dessous

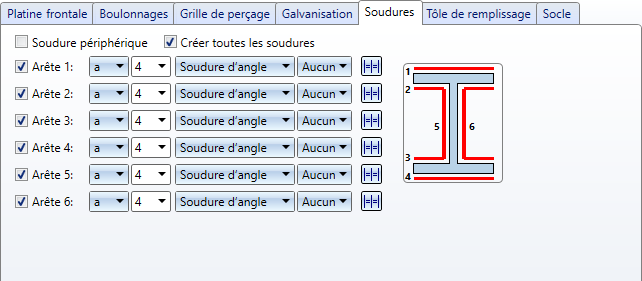

Soudures

Dans cet onglet, vous spécifiez en cochant les cases correspondantes quelles soudures doivent être créées :

une soudure périphérique,
des soudures sur des arêtes précises ou
toutes les soudures.

Pour chaque arête, il est possible de sélectionner un type de désignation de l'épaisseur, l'épaisseur du cordon de soudure, le type de cordon de soudure et la catégorie de contrôle. Si vous souhaitez utiliser pour les autres arêtes les mêmes paramètres, cliquez alors sur le symbole Égaliser .

Pour des cordons de soudures périphériques en demi V et en demi Y, saisissez comme épaisseur de soudure la valeur 0.

Tôle de remplissage

Si des tôles de remplissage doivent être insérées entre les deux platines frontales, vous pouvez alors spécifier dans l'onglet Tôle de remplissage le nombre, le type et la taille de ces tôles.

Les types de géométrie suivants sont disponibles pour les tôles de remplissage :

Une pièce, insert à gauche,
Une pièce, insert à droite,
Une pièce, insert en haut,
Une pièce, insert en bas,
Une pièce, percée,
Deux pièces, insert horizontal,
Deux pièces, insert vertical.

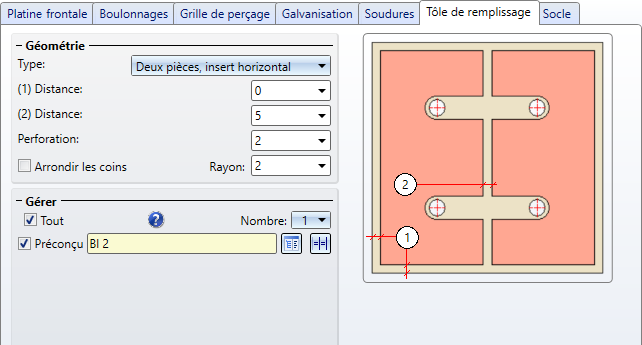

Saisissez selon le type de géométrie sélectionnée, la distance et la taille du jeu des trous. Le jeu des trous se réfère toujours à la vis.

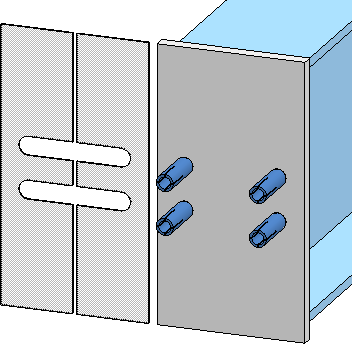

(1) Diamètre de la vis, (2) Tôle de remplissage deux pièces, (3) Jeu du trou

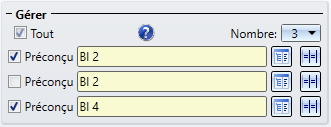

Sous Gérer, vous déterminez le nombre de tôles de remplissage.

Sélectionnez, pour chaque tôle de remplissage, le type de tôle de votre choix dans le catalogue et déterminez en cochant la case si la tôle de remplissage doit être préconçue ou non. Quand une tôle de remplissage est "préconçue", le profilé est raccourci de l'épaisseur de la tôle de remplissage. Les tôles de remplissage non préconçues seront créées à côté de la platine.

Au moyen du symbole , vous avez la possibilité d'appliquer les paramètres d'une tôle de remplissage à toutes les autres tôles de remplissage.

En cochant la case Tout, vous pouvez définir en une seule fois toutes les tôles de remplissage comme Préconçu.

Veuillez noter que les tôles de remplissage non préconçues sont représentées sur la scène de façon transparente, c'est-à-dire attribuées à la strate 40.

Tôles de remplissage non préconçues

Les tôles de remplissage ne seront pas subordonnées à l'ensemble du profilé, mais regroupées séparément dans un ensemble de structure au nom de Éléments en vrac. En outre, le type d'utilisation Tôle de remplissage sera attribué aux tôles de remplissage.

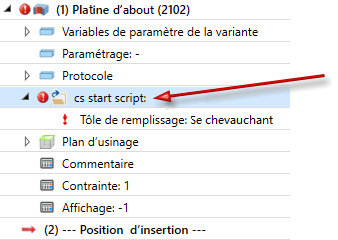

Si la grille de perçage est trop étroite ne permettant ainsi pas l'insertion des tôles de remplissage, le platine ne sera alors pas créée. Un historique de Feature sera quand même créé.

Par un double-clic sur le nom du Feature, vous avez la possibilité de corriger les paramètres.

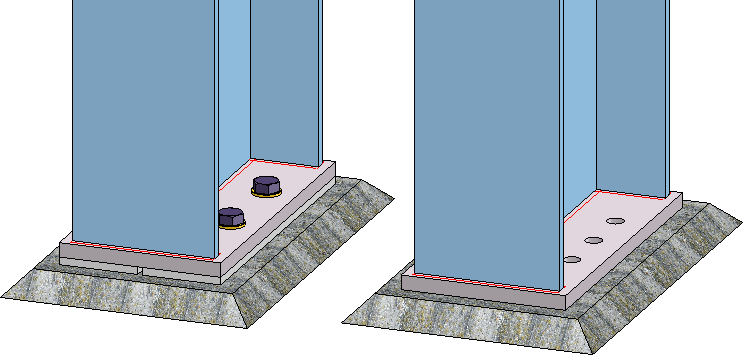

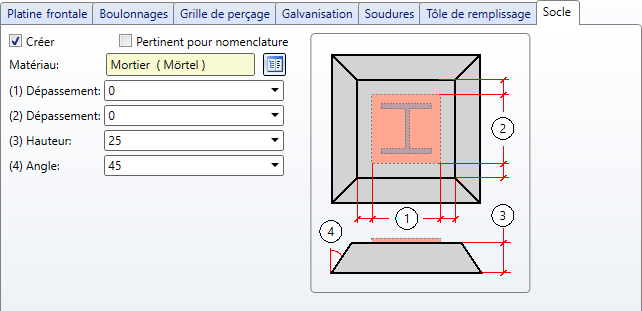

Socle

Si un socle doit être inséré sur la scène, spécifiez alors dans cet onglet les données pour le socle.

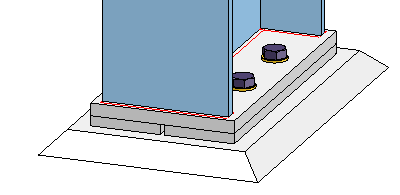

Platine avec tôles de remplissage et socle
