Projet : HiCAD Nuages de points

Paramètres pour nuage de points

Nuage de points > Outils > Paramètres pour nuage de points

Grâce à cette fonction, vous pouvez augmenter ou réduire la taille des points d’un nuage de points. Elle peut donc s’avérer utile lorsque vous zoomez sur un nuage de points et que vous souhaitez conserver une image aussi complète et détaillée que possible.

Une fois la fonction sélectionnée, la fenêtre de dialogue Paramètres pour nuage de points s’affiche.

Vous pouvez ici modifier la taille du nuage de points :

• en faisant glisser le curseur dans l’échelle graduée (par intervalles de 1) ;

• en choisissant une valeur dans la liste déroulante ;

• en entrant directement une valeur.

Une fois la valeur modifiée, le rendu sera immédiatement prévisualisé dans la scène. Cliquez sur OK pour appliquer les changements.

La valeur de la taille de point doit être comprise entre 2 et 10. Au lancement de HiCAD, la taille de point est réglée par défaut sur 3, et c'est la dernière valeur utilisée qui sera conservée pour les sessions HiCAD suivantes. Si vous entrez une valeur non valide, la zone de saisie affichera le symbole . Survolez le symbole avec votre curseur pour faire apparaître des informations supplémentaires.

Exemple :

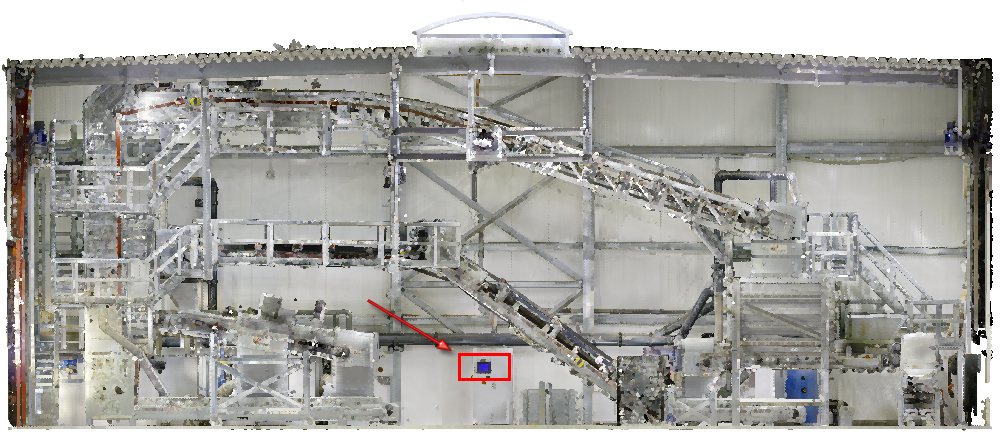

L’illustration représente un nuage de points avec une taille de point d’une valeur de 3.

Image : VHV Anlagenbau GmbH, Hörstel

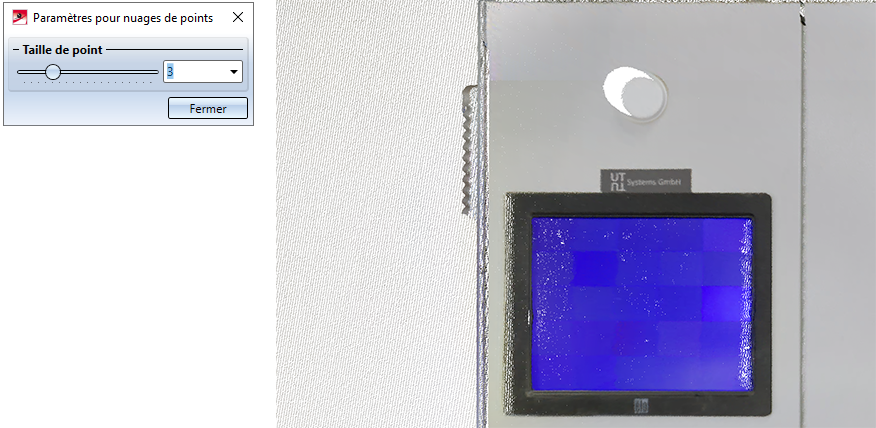

Dans le cas présent, nous avons besoin de zoomer plusieurs fois sur la section encadrée en rouge.

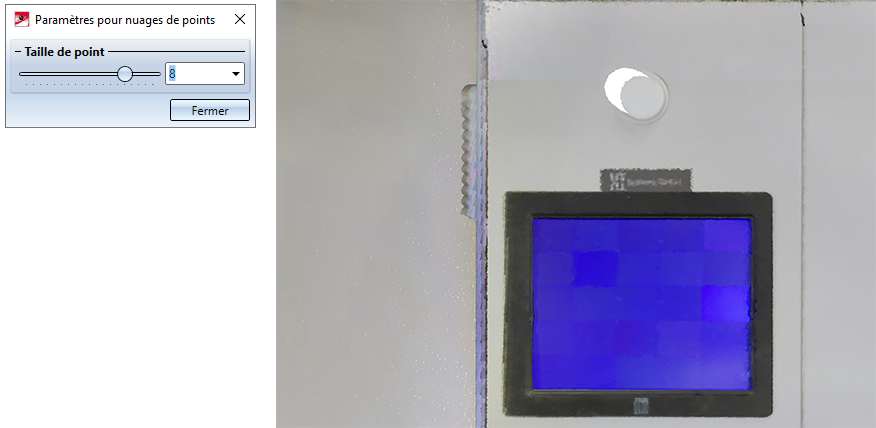

Lorsqu’on augmente la valeur de la taille de point à 8, on obtient le rendu suivant.
