Feuilles, Isolation, Isolant 2D

Enveloppes de bâtiment > Enveloppes de bâtiment 2D > Feuilles

Matériau étanche/Feuille

Après le lancement de la fonction, apparaît une fenêtre de dialogue dans lequel vous pouvez indiquer le Type (comme Élément principal ou Élément secondaire), l'Épaisseur de feuille et le Facteur de longueur de la feuille, et éventuellement un Rayon, la Direction (insérer simplement À l'extérieur ou Au centre, ou Automatique), et la Couleur (la couleur par défaut est le Noir).

Déterminez sur votre dessin HiCAD, après avoir cliqué sur OK, en identifiant une géométrie correspondante, tout d'abord la Direction puis le Point initial de la feuille, suivis du point final ou, en cas de "changement de direction" de la chaîne d'arêtes de la feuille, d'autres points. Mettez fin à l'insertion de la feuille par un clic sur la molette.

Avec un clic sur , vous ouvrez le menu déroulant donnant accès à d'autres fonctions.

Joint + Cordon d'étanchéité

Insère un joint avec cordon d'étanchéité, correspondant au moyen de procéder de la fonction Matériau étanche/Feuille. Dans la fenêtre de dialogue qui s'ouvre, vous pouvez spécifier les caractéristiques de l'élément.

Procédé d'isolation (2D)

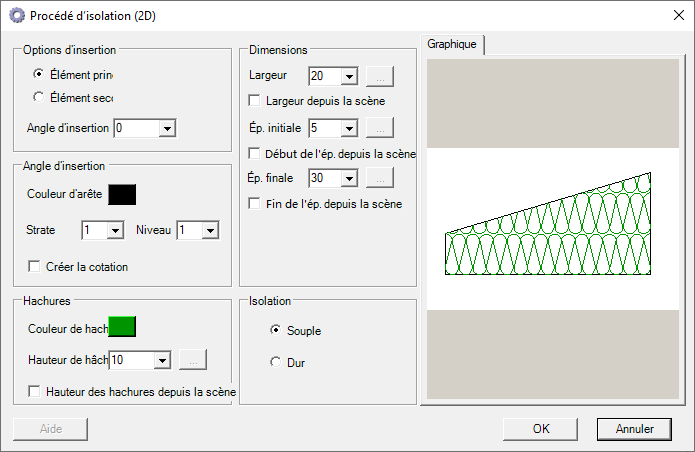

Spécifiez dans la fenêtre de dialogue qui s'ouvre les données de votre procédé d'isolation.

Les dimensions de l'isolation (Hauteur de hachures, Largeur, Épaisseur initiale, Épaisseur finale) peuvent être déterminées ici comme valeur, ou en cochant la case, depuis la scène.
Vous avez le choix pour l'Isolation entre les représentations Souple et Dur.

Identifiez enfin, pour l'insertion, deux lignes-éléments et un point (Largeur, Épaisseur initiale, Épaisseur finale).

Feuille, Référence centrée

Correspond au même moyen de procéder que la Feuille, Référence extérieure, sauf que la feuille est insérée au centre de la chaîne d'arêtes.

Feuille, Référence extérieure

Indiquez tout d'abord dans la fenêtre de saisie le Facteur d'épaisseur, puis le Facteur d'étirage de votre choix, choisissez le type d'élément de référence (Individuellement, dans un rectangle, Polyligne) et identifiez-le ensuite. La feuille sera déposée par référence extérieure sur l'élément en question.

Matériau isolant

Indiquez tout d'abord dans la fenêtre de saisie le Facteur d'épaisseur de votre choix, choisissez le type d'élément de référence (Individuellement, dans un rectangle, Polyligne) et identifiez-le ensuite. Le matériau isolant sera déposé sur l'arête en question.
