Exemple de variante de design pour charpente métallique

Le module Charpente métallique d’HiCAD vous permet d’accéder à toute une série de variantes de design préconçues et prêtes à être utilisées dans vos scènes. Elles se trouvent dans le menu Jonctions Acier+Variantes.

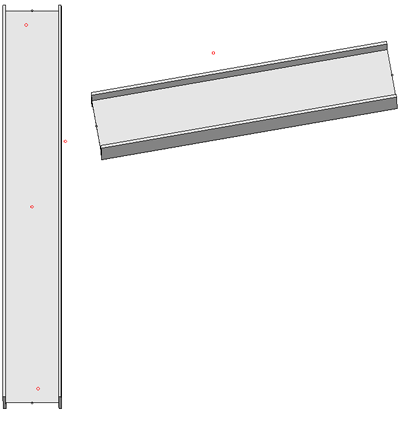

Dans cet exemple, nous allons joindre les deux profilés en I ci-dessous de façon à former un coin de cadre :

On sélectionne la variante de design en accédant à Charpente métallique > Jonctions Acier+Variantes > Jonction de pilier, angle du cadre (203). Cliquez ensuite sur les deux profilés devant être reliés par la variante afin de les définir comme géométries de référence.

Dans la boîte de dialogue d’ajout qui s’affiche, vous pouvez accéder de nombreuses options d’ajout automatique de la variante ainsi qu’à une fonction de prévisualisation. Pour en savoir plus sur ces options, consultez le chapitre Jonctions basées sur les variantes de design de l’aide Charpente métallique d'HiCAD.

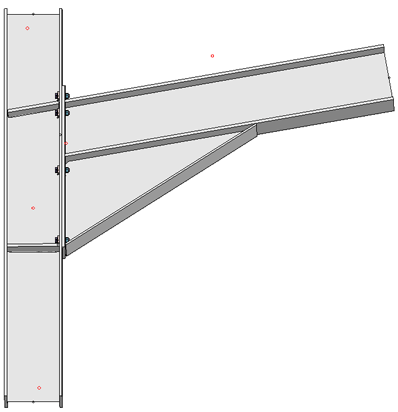

Après avoir confirmé la configuration des paramètres en cliquant sur OK, le coin de cadre sera ajouté avec l’ensemble de ses usinages paramétrés :

Vous pouvez retrouver dans l’historique du Feature chaque étape d’usinage qui aurait été effectuée si le coin de cadre avait été conçu manuellement.

Lorsque les paramètres d’un des deux profilés sont modifiés (dimensions, contraintes de cote, etc.), le coin de cadre et tous ses usinages peuvent être ajustés en conséquence en effectuant un simple clic droit sur la fonction Recalcul de l’historique du Feature.

Si vous supprimez le coin de cadre (clic droit + Supprimer), l’ensemble de ses usinages seront également supprimés, y compris ceux rattachés aux autres éléments de la scène.
