Paramètres de Feature de l’éditeur de configuration

HiCAD est équipé d’un gestionnaire de configuration centralisé, l’éditeur de configuration ISD, depuis lequel vous pouvez également définir les paramètres de Feature.

Lancez le programme Éditeur de configuration ISD (ISDConfigEditor.exe) depuis le fichier .exe situé dans votre répertoire d’installation de HiCAD.

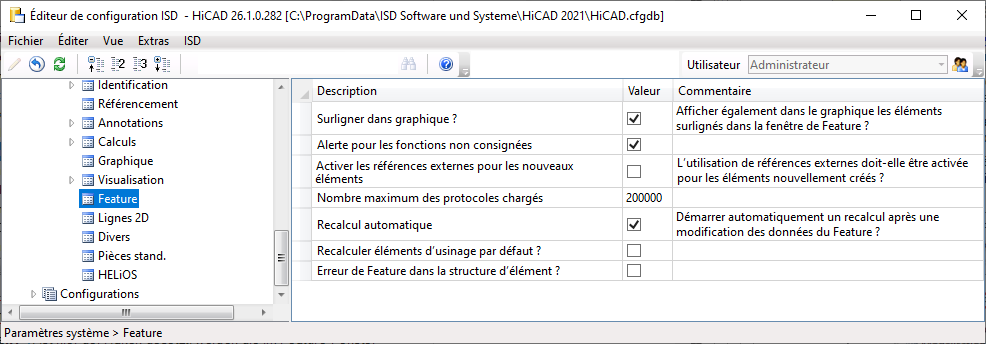

Dans l’arborescence située à gauche, vous pouvez retrouver les paramètres de Feature sous HiCAD > Configuration active (Configuration de base) > Paramètres système > Feature.

Les options disponibles sont les suivantes :

Surligner dans graphique ? : Si cette option est activée, les entrées surlignées dans la fenêtre de Feature seront mises en surbrillance dans la scène.

Alertes pour les fonctions non consignées : Si cette option est activée, un message d’avertissement s’affichera lors de l’exécution des fonctions ne prenant pas en charge l’historique de Feature.

Activer les références externes pour les nouveaux éléments : Cette option permet d’activer ou de désactiver l’utilisation de références externes pour les éléments nouvellement créés.

Nombre maximum des protocoles chargés : avec les scènes particulièrement importantes, il peut s’avérer nécessaire de ne charger qu’une partie de l’historique afin de limiter les besoins en mémoire de ce dernier.

Recalcul automatique : Cette option doit être activée afin qu’un recalcul de l’élément puisse être effectué après avoir modifié des données de Feature ou des variables. Sinon, il devra être effectué manuellement dans la scène après chaque modification à l’aide de la fonction Recalcul du Feature.

Recalculer éléments d’usinage par défaut ? : Cette option permet de définir si les éléments d’usinage (élément ajouté à un autre élément par regroupement p. ex.) doivent eux aussi être recalculés lors du recalcul d’un Feature. Cette option ne peut fonctionner que lorsque l’option Recalcul automatique est désactivée.

Erreur de Feature dans la structure d’élément ? : Si cette option est activée, les erreurs seront également signalées dans la structure d’élément du navigateur ICN sous la forme d’un point d’exclamation. Sinon, les erreurs seront seulement affichées dans l’historique du Feature.
