Projet : HiCAD Tôle

Exemple : créer un outil de formage

HiCAD dispose de bibliothèques avec des outils de formage que vous pouvez compléter au besoin.

Cet exemple décrit comment créer un outil de nervurage. Les usinages par outils de formage sont créés en interne en deux étapes : une esquisse (paramétrée) est tout d'abord utilisée pour créer un découpage sur la tôle. Un élément (également paramétré) est ensuite inséré et ajouté à la tôle.

Dans le but de défini soi-même un outil de formage, les étapes suivantes sont nécessaires :

1. Étape 1 : création d'un élément pour l'usinage,
2. Étape 2 : création d'une esquisse pour le découpage
3. Étape 3 : intégration du nouvel outil dans le catalogue
4. Étape 4 : insertion de son propre outil de formage

Vous retrouvez une construction prête qui comprend aussi bien le résultat des étapes 1 et 2 que la tôle déjà usinée dans le fichier FORMWERKZEUG_BEISPIEL.SZA. Si vous avez installé localement l'aide en ligne, cette construction se trouve également dans le dossier docu\examples.

Étape 1 : création d'un élément pour l'usinage

L'élément pour l'usinage provient dans ce cas d'un sweep de chaîne d'arêtes depuis une esquisse (paramétrée).

1. Commencez par une nouvelle scène HiCAD.
2. Créez une nouvelle esquisse depuis Esquisse > Créer une esquisse dans le plan comme élément principal .

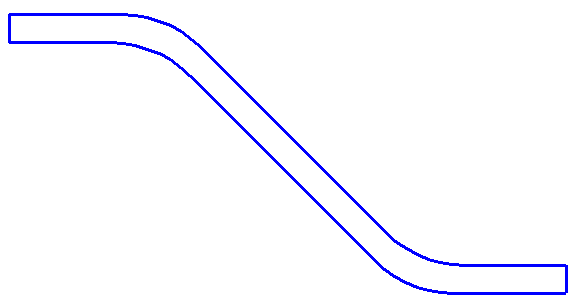

3. L'esquisse suivante représente le point de départ :

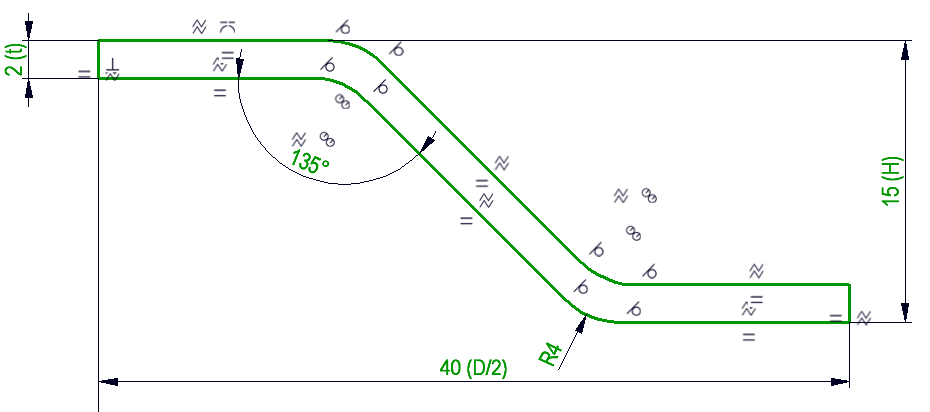

4. L'esquisse sera maintenant être pourvue de contraintes de position et de cote :

L'esquisse est complètement définie par les contraintes de position. Les variables utilisées ont les trois significations suivantes : t représente l'épaisseur de la tôle à usiner. h représente la hauteur de la nervure, d la largeur.

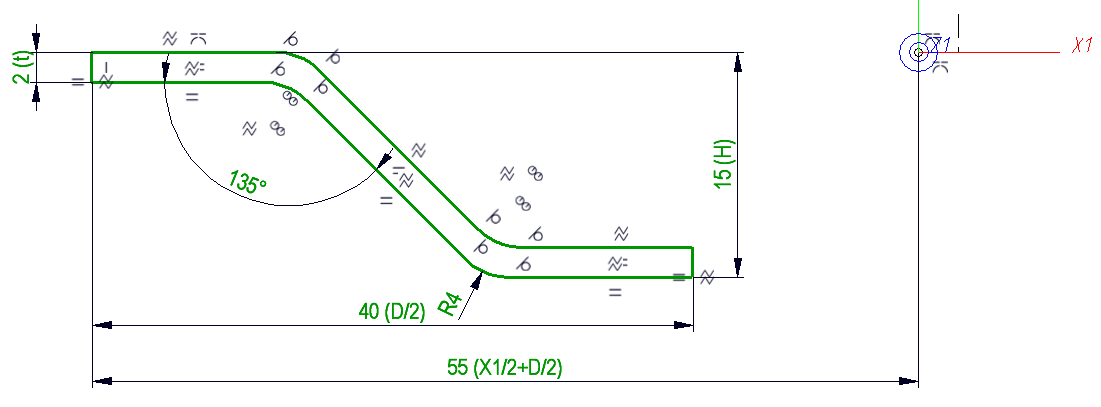

5. L'esquisse comprend en plus un point dénommé ! à l'origine et est placée, au moyen des contraintes de concomitance et de distance, relative à l'origine.

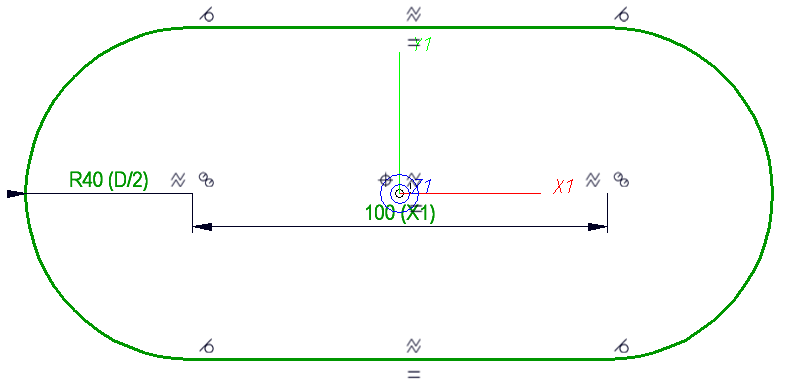

Perpendiculairement à cette esquisse, une autre esquisse est créée comme ligne directrice pour le sweep de chaîne d'arêtes :

Ici, seront utilisés comme variables, de nouveau, d pour la largeur de la nervure et x1 pour la longueur.

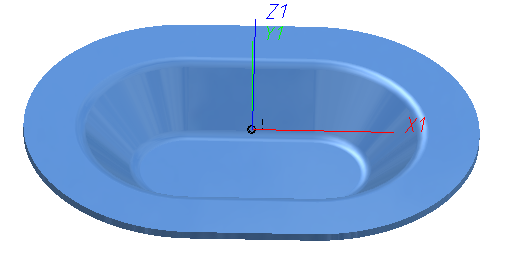

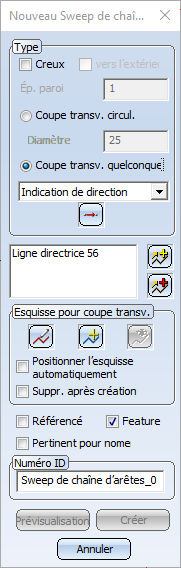

Maintenant, la première esquisse sera utilisée comme coupe transversale et la deuxième esquisse comme ligne directrice d'un sweep de chaîne d'arêtes :

L'usinage en tant que tel est maintenant terminé. Il faut encore créer trois points dénommés que HiCAD utilisera plus tard pour déterminer l'orientation de l'usinage.

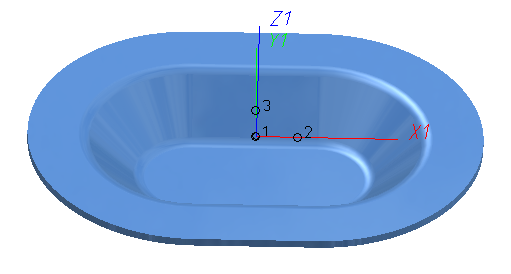

Un point avec le numéro 1 à l'origine ; un point avec le numéro 2 représentant avec le point 1 l'axe X ; et un point avec le numéro 3 qui définit l'orientation de l'axe Y.

6. Ouvrez la fonction Standard 3D > Outils > Point, nouveau . Déposez le point à l'aide de l'option de point 0 0 0 à l'origine. Ouvrez la fonction Standard 3D > Outils > Point > Nouveau numéro de point , identifiez le point créé auparavant et attribuez-lui le numéro 1.

7. Déposez de la même façon un point sur les coordonnées A 50 0 0 avec le numéro 2, ainsi qu'un autre point sur les coordonnées A 0 50 0 avec le numéro 3.

Enregistrez maintenant cet élément.

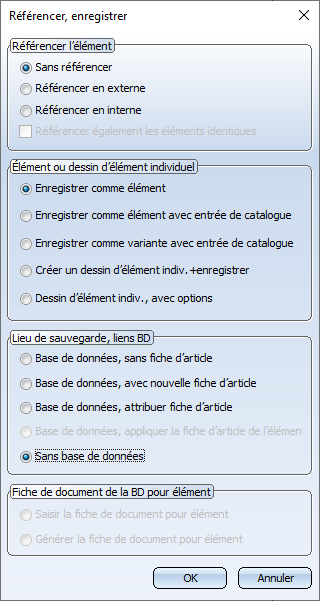

8. Ouvrez la fonction Scène > Enreg./Référencer > Référencer l'élément, Enregistrer, Dessin d'élément individuel . Cochez les options de la fenêtre de dialogue Sans référencer, Enregistrer comme élément et Sans base de données. Cliquez sur OK.

9. Enregistrez le fichier dans le répertoire d'installation HiCAD dans le sous-dossier Kataloge\Werksnormen\Formwerkzeuge. Donnez au fichier le nom de NERVURE.KRA.

Étape 2 : création d'une esquisse pour le découpage

L'esquisse prévue pour le découpage est maintenant disponible, nous pouvons réutiliser la ligne directrice du sweep de chaîne d'arêtes :

1. Ouvrez la fonction Scène > Enreg./Référencer > Référencer l'élément, Enregistrer, Dessin d'élément individuel . Cochez les options de la fenêtre de dialogue Sans référencer, Enregistrer comme élément et Sans base de données. Cliquez sur OK.
2. Enregistrez le fichier dans le répertoire d'installation HiCAD dans le sous-dossier Kataloge\Werksnormen\Formwerkzeuge. Donnez au fichier le nom de ESQUISSE_NERVURE.KRA.

Étape 3 : intégration du nouvel outil dans le catalogue

1. Ouvrez l'éditeur de catalogue en lançant le programme CATEDITOR.EXE du répertoire EXE de HiCAD.

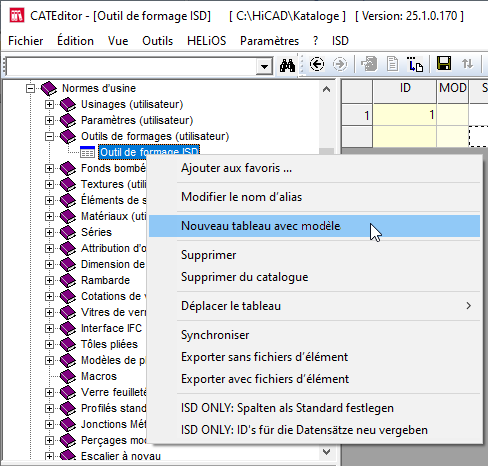

2. Ouvrez le dossier Normes d'usine > Outils de formage (Utilisateur). Vous y trouvez un tableau déjà présent Outil de formage ISD. Ouvrez-le et par un clic droit sur son nom, sélectionnez Nouveau tableau avec modèle.

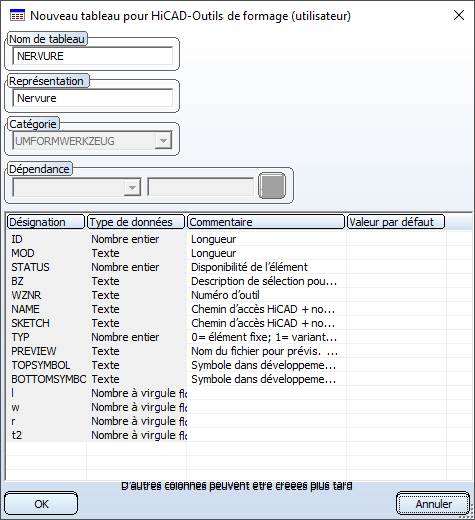

3. Donnez comme Nom de tableau NERVURE et comme Représentation Nervure.

Le nouveau tableau est ajouté au dossier.

Pour ce qui nous concerne, les colonnes pour les variables x1, d, h et t manquent encore : par un clic droit de la souris sur l'en-tête de la dernière colonne, sélectionnez Nouvelle colonne. Donnez comme Désignation le nom du paramètre et sélectionnez comme Type de données Nombre à virgule flottante. Ajoutez comme Commentaire une description du paramètre.

4. Vous pouvez maintenant ajouter des entrées au nouveau tableau. Choisissez la fonction Éditer > Nouveau code de données.

• Entrez par un double-clic dans le premier champ BZ (Désignation) Nervure 20/20/5/2.
• WZNR (Numéro d'outil) est ici NE_20/20/5/2.
• NAME est le nom de données de l'usinage se rapportant au dossier Kataloge\Werksnormen. Saisissez Formwerkzeuge\NERVURE.KRA.
• SKETCH est, de la même manière, l'esquisse pour le découpage, saisissez donc Formwerkzeuge\ESQUISSE_NERVURE.KRA.
• TYP doit être pour un outils de formage 1.
• PREVIEW est un lieu (optionnel) vers une esquisse s'affichant en aperçu dans le catalogue en choisissant l'outil de formage.
• Les valeurs pour les variables sont les suivantes :
  • x1 a comme code de données 20,
  • d a également 20,
  • h = 5,
  • t = 2. Les autres variables ne concernent pas ce paramétrage.

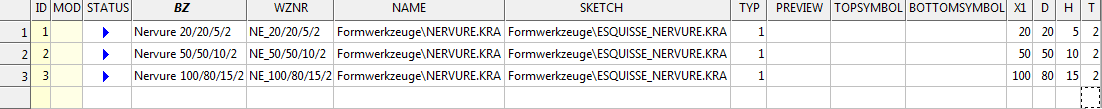

5. Ajoutez encore deux codes de données : Nervure 50/50/10/2 et Nervure 100/80/15/2.

6. Sauvegardez les modifications opérées dans le tableau avec Fichier > Enregistrer.

Lorsqu'un nouveau tableau vient d'être créé, HiCAD doit être fermé et redémarré afin de prendre en compte les nouvelles données.

Étape 4 : insertion de son propre outil de formage

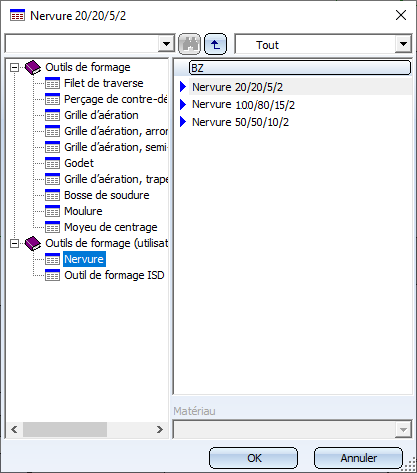

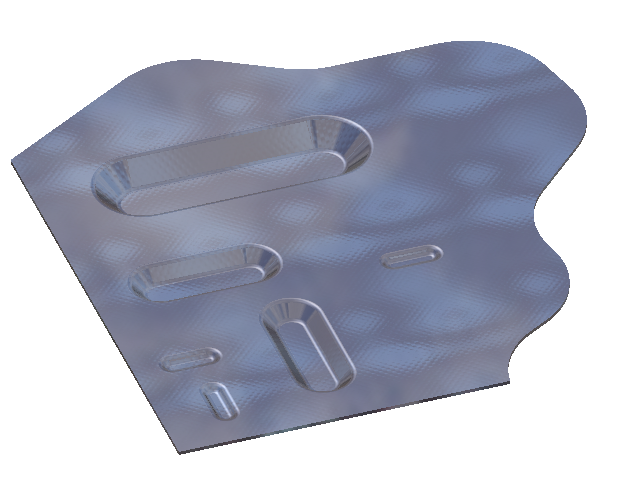

Une fois redémarré, les nervures nouvellement créées sont disponibles à l'utilisation comme outil de formage.

Outils de formage (Tôle 3D)
