Paramètres du repérage - Général
Scène > Repérer/Détailler > Repérage > Modifier les paramètres
Scène > Repérer/Détailler > Repérage > ... avec options
À partir de l'onglet Général, vous déterminez
- quels éléments devront être repérés,
- selon quelle numérotation,
- si des textes de repère doivent être générés et
- quels critères de distinction doivent être pris en compte lors de la recherche d'éléments identiques.
Domaine d'application
Vous sélectionnez ici les éléments qui doivent être repérés et vérifiés à l'identique. Sont possibles :
- Tous les éléments ou
- Uniquement les éléments sélectionnés, par exemple plusieurs ensembles.
En cochant Uniquement éléments sélectionnés, vous pouvez en plus sélectionner le nombre de niveaux d'éléments secondaires devra être pris en compte. Si uniquement les éléments secondaires doivent être pris en compte, vous devez alors cocher la case correspondante.
Exemple :

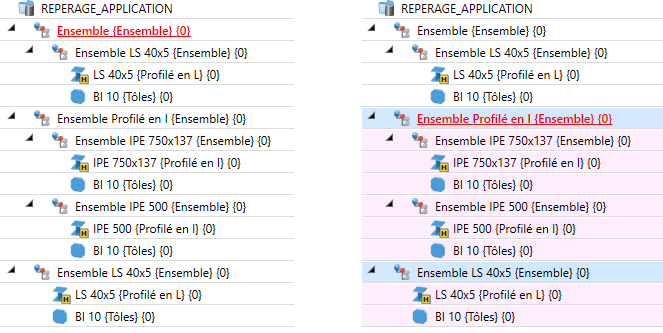

La scène d'origine (à gauche) se compose de plusieurs ensembles dont seuls ceux sélectionnés (à droite) doivent être repérés (tous les éléments sont pertinents pour la nomenclature. Favori Charpente métallique )

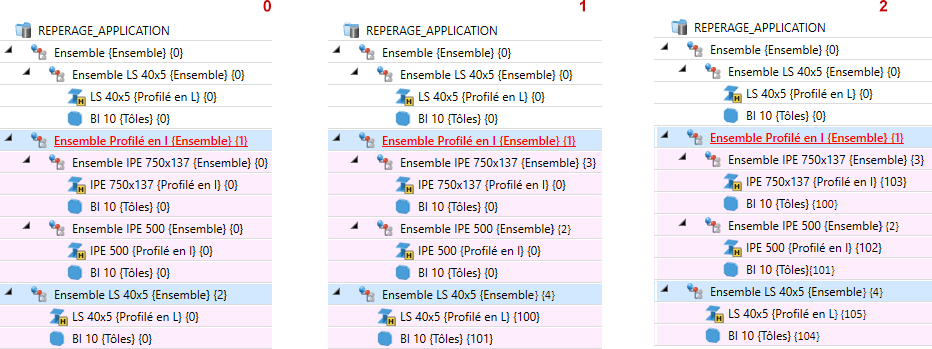

Le résultat du repérage avec l'option Uniquement éléments sélectionnés et sélection des niveaux d'éléments secondaires 0, 1 et 2.
Numérotation
Vous déterminez ici comment doit avoir lieu la numérotation et si un texte de repère doit être généré.
Mode
Vous disposez de trois modes de numérotation :
- en fonction de la scène
La numérotation se fait consécutivement pour l'ensemble de la scène. - en fonction des ensembles
La numérotation se fait consécutivement à l'intérieur d'un ensemble. Il peut arriver que des éléments identiques, présents plusieurs fois dans différents ensembles, se voient attribuer des numéros de repère différents.
Dans ce mode, les ensembles sont considérés comme identiques lorsqu'ils sont le même élément référé et qu'ils sont géométriquement identiques. Identique géométriquement signifie ici que les ensembles sont également identiques dans leur structure et que les attributs à comparer sont identiques à tous les niveaux. Les numéros de repère (de position) existants des ensembles inférieurs ne sont pas pris en compte.
- imbriqué
Dans ce mode, ne sera pris en compte que le premier niveau d'éléments secondaires de l'ensemble principal. Ce mode est également possible lorsqu'il existe au niveau le plus haut, non pas l'ensemble principal, mais un ensemble pertinent pour la nomenclature non ambigu.
Attention :
Si ce mode est utilisé dans la Conversion de l'ancien repérage, alors aucun des ensembles inférieurs ne sera converti.
Exemples :
Dans les illustrations suivantes, les paramètres d'usine de la Charpente métallique sont utilisés.
Exemple 1

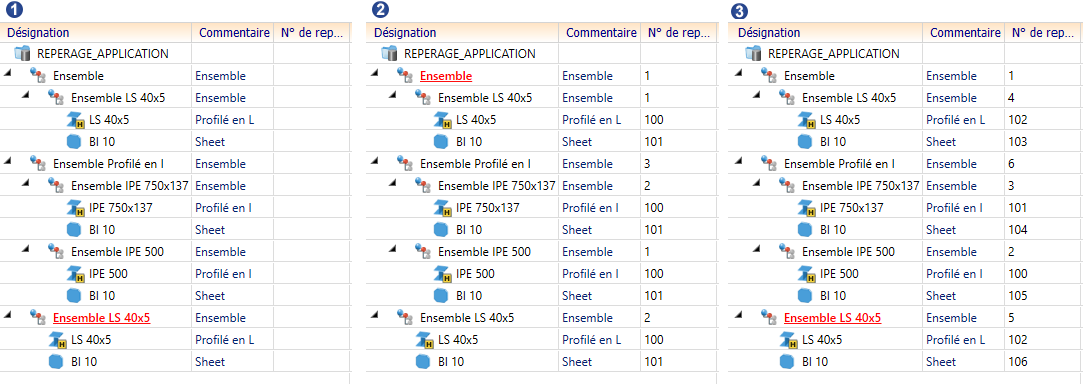

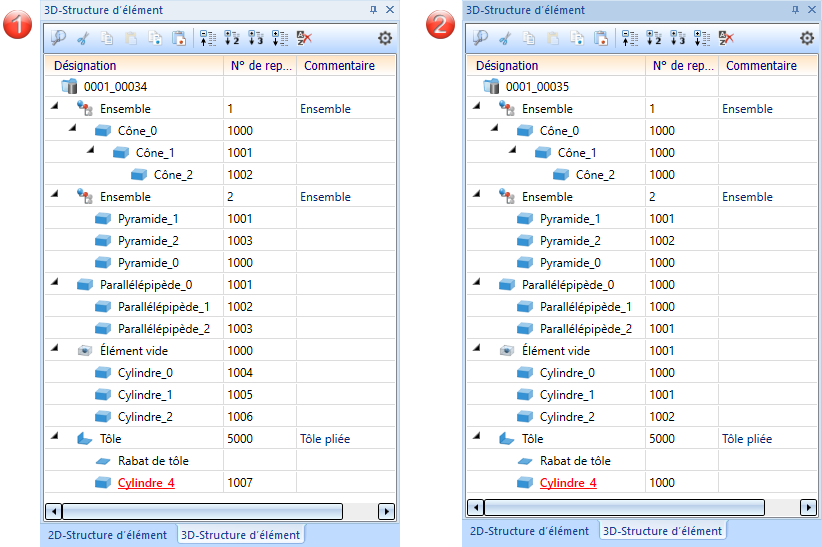

(1) Sans numéro de repère, (2) Repéré en fonction des ensembles, (3) Repéré en fonction de la scène
Exemple 2
Le même traitement ici, mais avec un ensemble principal.

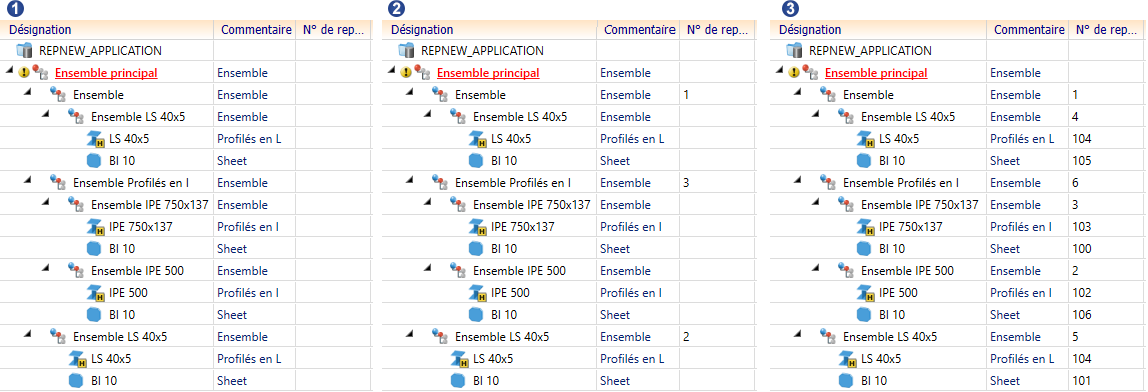

(1) Sans numéro de repère, (2) Repéré en mode imbriqué, (3) Repéré en fonction de la scène
Conserver les numéros actuels autant que possible
Si la case est décochée, tous les éléments seront alors repérés à nouveau.
Veuillez prendre connaissance, en relation avec ce paramètre, des remarques sur la modification de la pertinence de la nomenclature des éléments repérés.
Exemple :

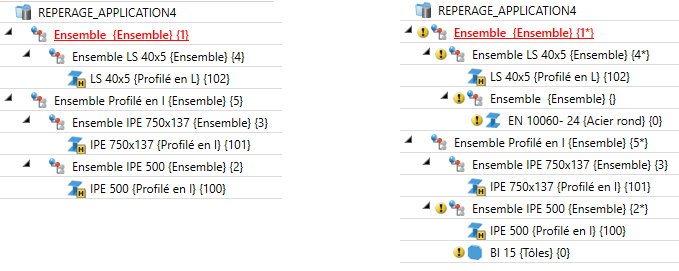

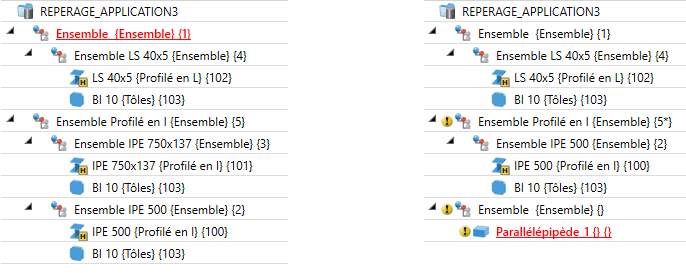

L'illustration de gauche montre la scène à l'origine avec des différents éléments et ensembles déjà repérés (tous les éléments sont pertinents pour la nomenclature. Favori Charpente métallique). Dans l'illustration de droite, la scène d'origine a été modifiée par l'insertion d'une tôle sur le profilé IPE 500. Par ailleurs, l'ensemble LS 40x5 s'est vu subordonner un autre ensemble comme élément secondaire. La tôle et le nouvel ensemble ne sont pas encore repérés.

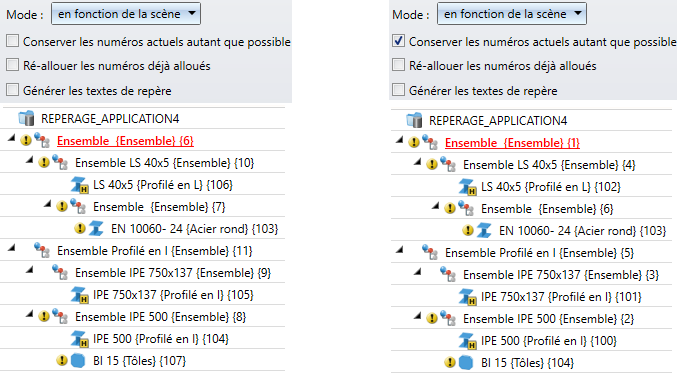

L'illustration suivante montre la différence du repérage avec la case Conserver les numéros actuels autant que possible cochée et décochée.
Ré-allouer les numéros déjà alloués
Si cette case est cochée, les numéros déjà attribués, par exemple après la suppression d'éléments/ensembles, seront à nouveau attribués, à condition que cela n'entraîne pas de conflits. La case n'est disponible quand le mode de numérotation en fonction de la scène ou imbriqué a été sélectionné.
Exemple :
L'illustration à gauche montre la scène repérée. À droite, l'ensemble avec le numéro de repère 3 a été supprimé et un nouvel ensemble a été ajouté. (tous les éléments sont pertinents pour la nomenclature. Favori Charpente métallique).

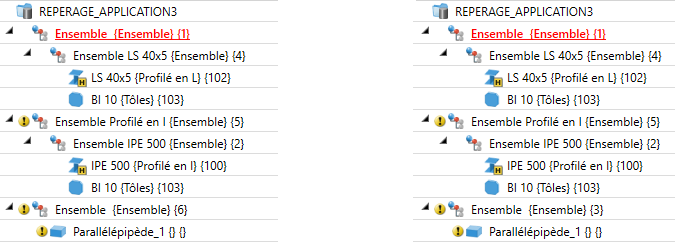

Maintenant, on effectue un repérage avec l'option Uniquement éléments nouveaux et modifiés. L'illustration à gauche montre le résultat sans cocher la case Ré-allouer les numéros déjà alloués. Le numéro de repère 3 (de l'ensemble supprimé) a été ici réattribué. À droite, vous voyez le résultat avec la case cochée.
Générer les textes de repère
En plus du numéro de repère (nombre entier), un texte de repère peut également être géré. Il peut s'agir de textes et d'attributs libres provenant de diverses sources HiCAD/HELiOS. Si ces textes de repère doivent être générés automatiquement, la case doit être cochée. Les textes de repère sont configurés dans l'onglet Groupes d'éléments.
Les textes de repère se verront attribuer l'attribut d'élément $PTXT.
Critères de distinction de base
Vous déterminez ici quels critères devront être pris en compte lors de la recherche d'éléments identiques.
Fiche d'article
Si cette case est cochée, les attributs d'article HELiOS seront alors lors du repérage également pris en compte lors de la recherche d'éléments identiques. À l'utilisation de la Gestion de dessin, les paramètres de la fonction Repérage fiche d'article seront également pris en compte.
Géométrie

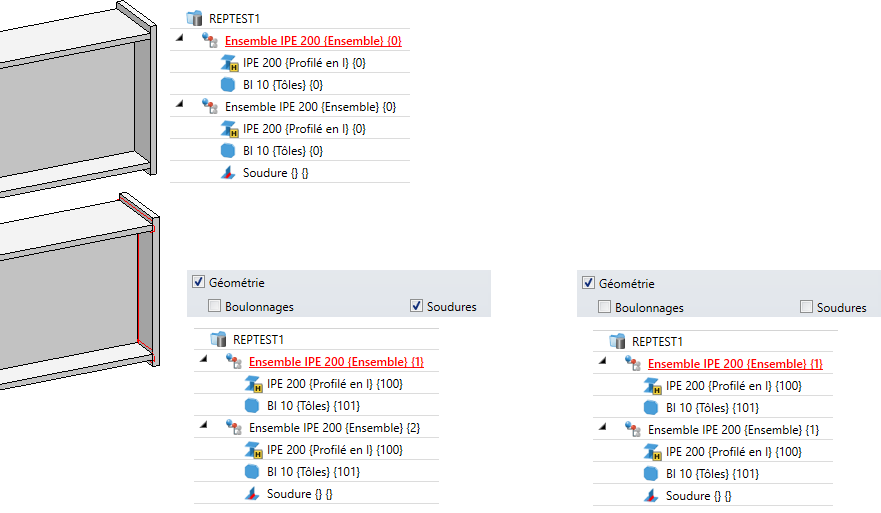

Vous déterminez ici si une recherche d'éléments identiques doit être effectuée et quels composants doivent être pris en compte. Les composants autorisés sont les suivants :
- Boulonnages,
- Soudures,
- Type de production des perçages,
- Norme d'usinage,
- Propriétés des éléments de la Charpente métallique,
- Direction d'usinage,
- Lignes d'identification des soudures, de même que
- Lignes identification des soudures et coups de pointeau selon l'exportation DSTV-NC (uniquement avec la licence appropriée).
Remarques à propos de la direction d'usinage :
- Direction d'usinage
- Ne seront pris en compte que les symboles de direction sur les facettes supérieures des rabats de tôle et des tôles de la Charpente métallique.
- Sont pertinentes pour la comparaison des directions d'usinage : seules vos directions (usinées) et vos RTYP entrés dans le catalogue (1 : unilatéral, 2 : bilatéral).
- Ne sont pas pertinentes pour la comparaison : en particulier la position des symboles de direction (sur quel rabat, où sur le rabat) et votre géométrie.
- Les perçages - y compris ceux créés comme des découpages - sont considérés comme identiques même s'ils ont des représentations différentes. Les perçages qui ne sont représentés que sous forme d'axes font exception.
- Si les perçages et les usinages correspondants ne doivent être considérés comme identiques que si leurs ID de catalogue/tableau concordent, cochez alors la case Norme d'usinage.
- Les perçages débouchants variables sont également considérés comme identiques si les trous ont été percés dans des directions opposées et que les points de base ne concordent pas. Les perçages débouchants variables, qui ne sont affichés que sous forme d'axes, font exception.
Nota bene :
|
Exemples

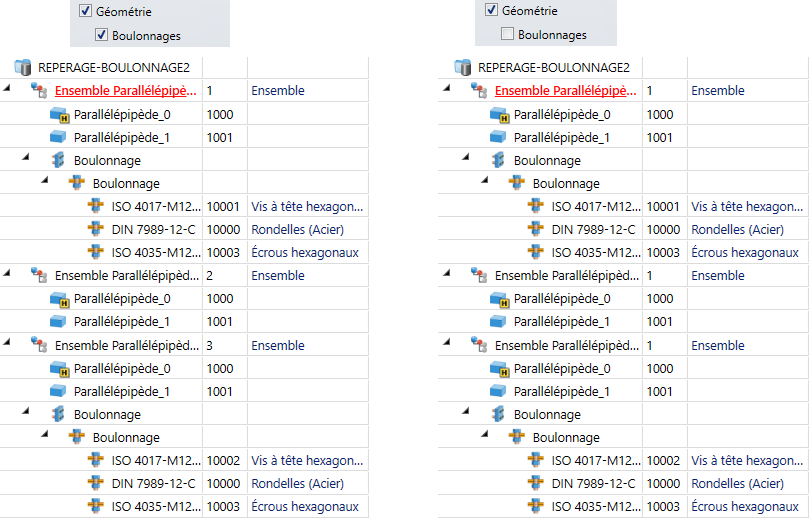

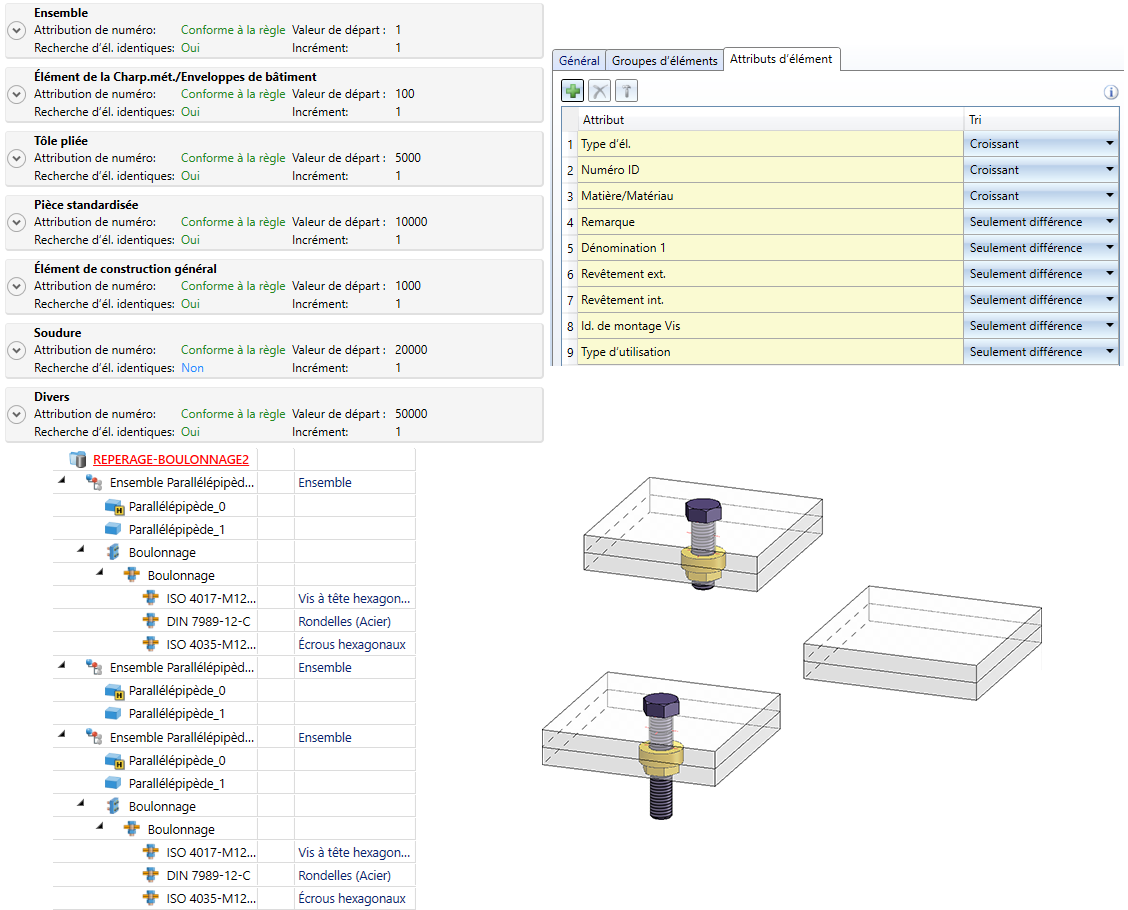

L'illustration montre une scène avec trois ensembles qui se différencient par leurs boulonnages, mais qui ont une géométrie identique.
La scène doit être repérée avec une recherche géométrique d'éléments identiques - une fois avec et une fois sans la case Boulonnages cochée.

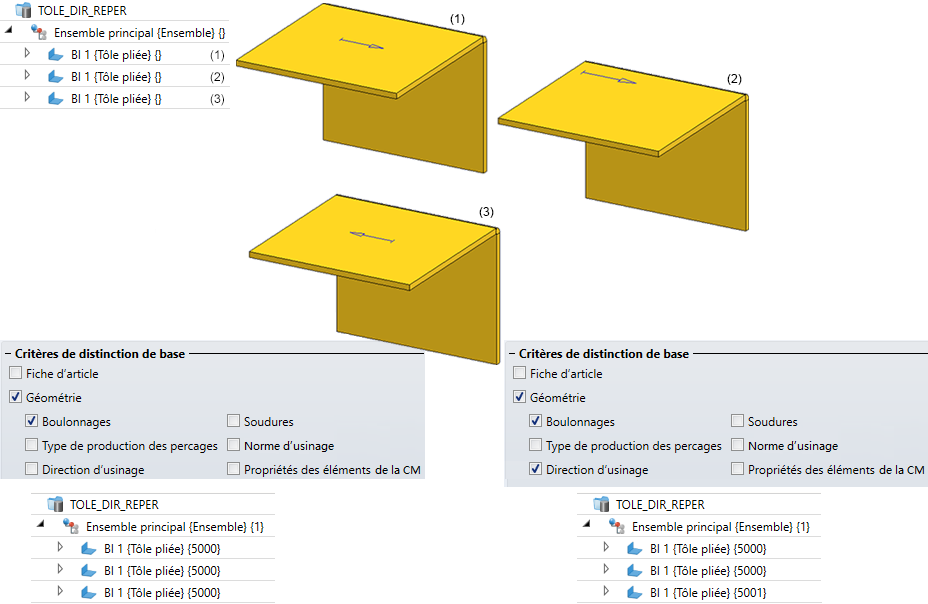

L'illustration montre trois tôles de géométrie identique. Toutes les tôles ont un symbole pour la direction d'usinage, mais uniquement pour la Tôle (1) une facette supérieure est attribuée. Si pour le repérage la case Direction d'usinage est décochée, toutes les tôles se voient alors attribuer le même numéro de repère. Si la case, au contraire, est cochée, la Tôle (2) et la Tôle (3) auront le même numéro de repère. Ces deux tôles sont considérées comme identiques. La Tôle (3) se voit attribuer un autre numéro, car la direction d'usinage est différente.

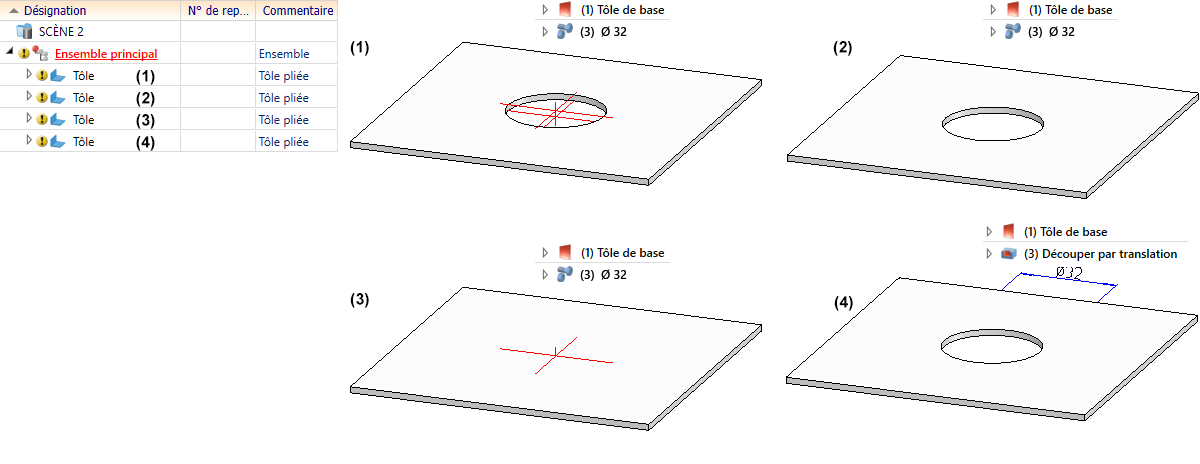

L'illustration montre 5 tôles pliées avec un perçage (Diamètre 32). Les perçages 1 à 3 sont effectués avec la fonction Percer/Fileter , le perçage 4 avec la fonction Découper l'élément, avec translation
:
(1) Représentation avec perçage et axes
(2) Représentation sans axes
(3) Représentation des axes uniquement
Le repérage fournit le résultat suivant :

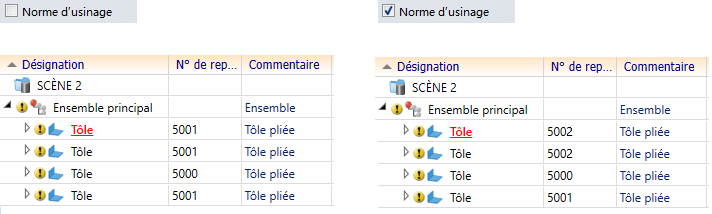

Si la case Norme d'usinage est décochée, les tôles (1), (2) et (4) sont alors considérées comme identiques. Si la case est cochée, alors seules les tôles (1) et (2) sont considérées comme identiques.
Exemple - Perçages débouchants variables

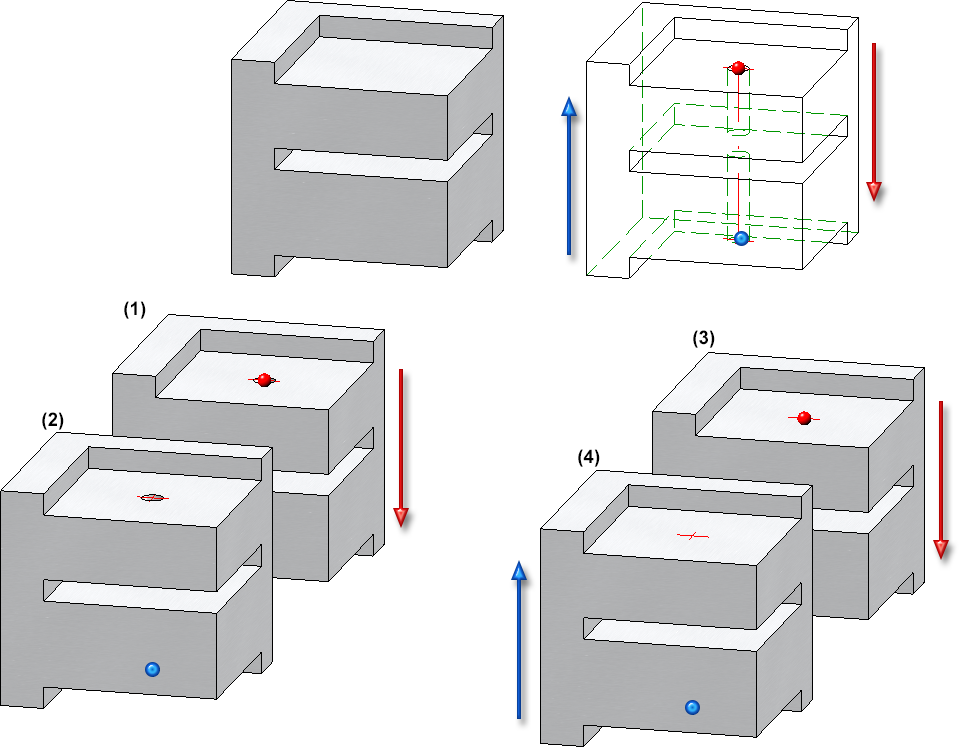

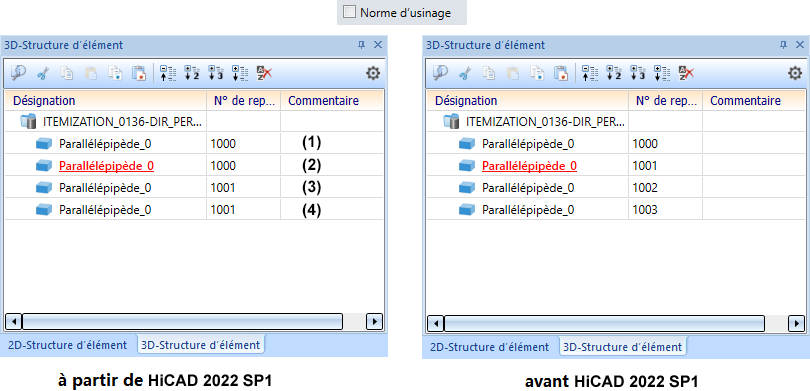

Examinons l'exemple ci-dessous. L'élément y est présent quatre fois sur la scène. Dans les quatre éléments, un perçage débouchant variable a été inséré, qui traverse entièrement la pièce. Les éléments (1) et (3) ont été percés de haut en bas, les éléments (2) et (4) dans l'autre sens. Le point de base est toujours le centre de gravité de la surface d'entrée. Dans (1) et (2), le perçage est représenté exactement, dans (3) et (4) seulement les axes.
Si l'on procède maintenant au repérage, alors les éléments (1) et (2) sont considérés comme identiques, en dépit de la direction contraire du perçage. La même chose vaut pour les éléments (3) et (4). Les éléments (3) et (4) ont par ailleurs un autre numéro de repère que (1) et (2), car là seuls les axes des perçages sont représentés.
Autres remarques
Repérage - Modifier la pertinence de nomenclature des éléments repérés
Lorsque la pertinence de la nomenclature d'un élément déjà repéré est supprimée, les numéros de repère ne lui seront alors pas supprimés, mais seulement indiqués comme non valides. Cela sera signalé dans l'ICN (soit par * ou en étant barré, selon l'affichage de la structure ICN sélectionné), à condition que, dans le Gestionnaire de Configuration sous Paramètres système > Repérage > Actualisation, le paramètre Marque de modification à la modification des éléments est sur coché. Les autres donnés de repère, comme par exemple les textes de repère, sont cependant conservés. Si la pertinence pour la nomenclature est ultérieurement attribuée à l'élément, ce sera alors, lors du repérage automatique, l'"ancien" numéro de repère qui sera restitué, à condition que, dans les paramètres du repérage, la case Conserver les numéros actuels autant que possible soit cochée. Pour les textes de repère, ce seront par contre les paramètres actuels qui seront utilisés et non ceux qui étaient actifs au moment de supprimer la pertinence de la nomenclature.
Cas de figure :
Dans la pratique, il arrive parfois que des nomenclatures ne soient créées que pour une certaine quantité d'éléments. Pour cela, on peut vouloir supprimer la pertinence de nomenclature des éléments non souhaités, créer la nomenclature pour, enfin, réattribuer la pertinence de nomenclature. Ensuite, on relance le repérage automatique (avec la case Conserver les numéros actuels autant que possible cochée).
Exemple :

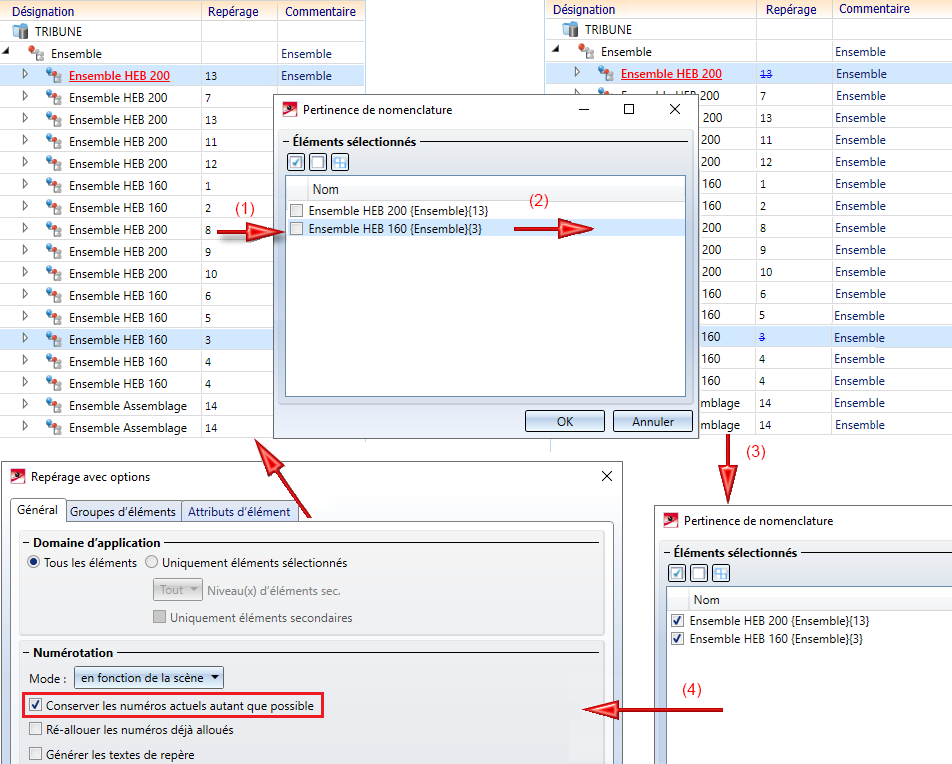

(1) Scène d'origine, (2) Suppression de la pertinence de nomenclature pour les éléments avec les numéros de repère 13 et 3 (clic droit Propriétés > Pertinence de nomenclature). Les numéros de repère 13 et 3 deviennent ainsi invalides. (3) La pertinence de nomenclature est à nouveau attribuée. (4) Le repérage ré-exécuté réinitialise les numéros de repère invalidés.
Traiter les éléments réguliers comme les ensembles
Pour une conception claire et efficace, il convient d'utiliser des ensembles de structuration. Mais cela n'est souvent pas pris en compte dans les "anciennes" méthodes de travail. Dans ce cas, il peut parfois être souhaitable, lors du repérage, de traiter les éléments réguliers (pertinents pour la nomenclature) comme des ensembles, de sorte que leurs éléments secondaires deviennent des sections numérotées séparément. Pour ces cas, vous disposez de la case Traiter les éléments réguliers comme les ensembles dans le Gestionnaire de Configuration sous Compatibilité > Repérage.

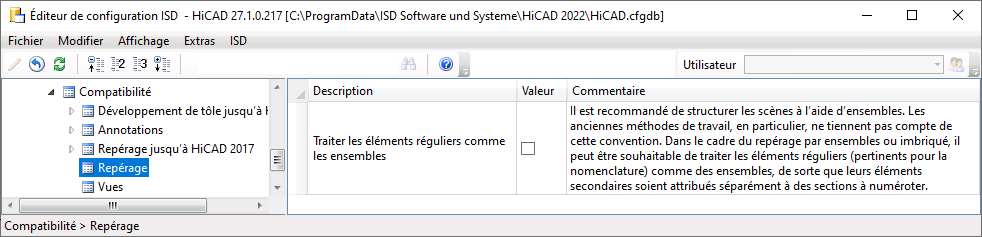

Si cette case est cochée, les éléments réguliers (pertinents pour la nomenclature) seront, pendant le repérage dans HiCAD, traités comme les ensembles et leurs éléments secondaires comme des sections numérotées séparément. La condition est que dans les Paramètres de repérage sous l'onglet Général le mode en fonction des ensembles ou - si un ensemble principal est présent - le mode imbriqué soit sélectionné.
(1) Ne pas traiter les éléments réguliers pertinents pour la nomenclature comme des ensembles, (2) Traiter les éléments réguliers pertinents pour la nomenclature comme des ensembles
