Pour effectuer un repérage (numérotation par un numéro de repère ou de position, d'où positionnement) automatique, HiCAD met à votre disposition les fonctions suivantes :
|
|
Repérage |
Recherche automatique d'éléments identiques et repérage, avec paramètres actuels et |
|
|
... avec options |
Recherche automatique d'éléments identiques et repérage, modifier les paramètres |
Recherche automatique d'éléments identiques et repérage, avec paramètres actuels
Scène > Repérer/Détailler > Repérage
Cette fonction permet d'attribuer automatiquement des numéros de repère (de position) aux éléments pertinents pour la nomenclature. Pour ce faire, ce sont les paramètres définis sous Modifier les paramètres qui seront utilisés.

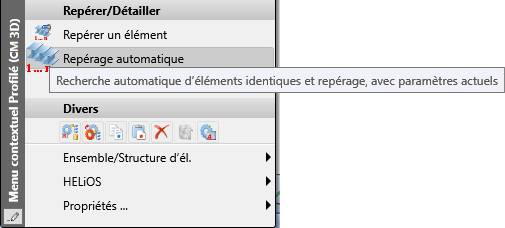

La fonction est encore disponible dans le menu contextuel de l'ICN ainsi que dans le menu contextuel des éléments.
À savoir :
Lors d'un repérage automatique, les ensembles de la Charpente métallique se voient attribuer automatiquement le type d'utilisation Assemblage en poutre ou Assemblage en pilier. Pour ce faire, le paramètre dans le Gestionnaire de Configuration sous Charpente métallique > Types d'utilisation doit être spécifié en conséquence.
- Assigner automatiquement les types d'utilisation des assemblages en pilier et en poutre
Si la case est cochée, les ensembles, lors du repérage automatique, se verront attribuer automatiquement le type d'utilisation Assemblage en poutre ou Assemblage en pilier (en fonction de la position de l'élément principal de Charpente métallique de l'ensemble). Par défaut, la case est décochée. - Orientation pour piliers
Vous sélectionnez ici l'axe pour l'orientation des piliers. Les profilés dans cette orientation seront reconnus comme piliers, les profilés perpendiculaires à celui-ci comme poutres (par défaut axe Z). - Écart d'angle autorisé des profilés à partir de la direction définie (en degrés)
Cette valeur détermine de combien de degrés l'axe d'un profilé doit être différent de l'axe sélectionné sous Orientation pour piliers, de sorte que le profilé soit toujours considéré comme pilier (par défaut 0).
Recherche automatique d'éléments identiques et repérage, modifier les paramètres
Scène > Repérer/Détailler > ... avec options
Cette fonction permet d'attribuer attribuer automatiquement des numéros de repère (de position) aux éléments pertinents pour la nomenclature. À la différence de la fonction Repérage , la fenêtre de dialogue pour la configuration des paramètres sera cependant affichée auparavant.
Les mêmes remarques que pour la fonction Repérage s'appliquent.
