Unité de longueur

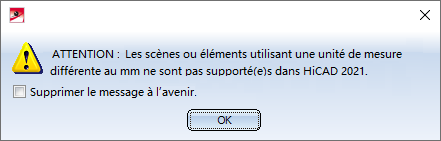

HiCAD 2021 ne prend en charge que les dessins (scènes) et les pièces (éléments) ayant comme unité de mesure le mm. Si vous tentez d'ouvrir des scènes avec une unité de mesure différente ou d'insérer des éléments avec une unité de mesure autre que le mm, un message d'erreur s'affiche :
L'échelle et l'unité de longueur de la scène en cours sont affichées dans la barre d'état HiCAD.
Unité de surface et de volume

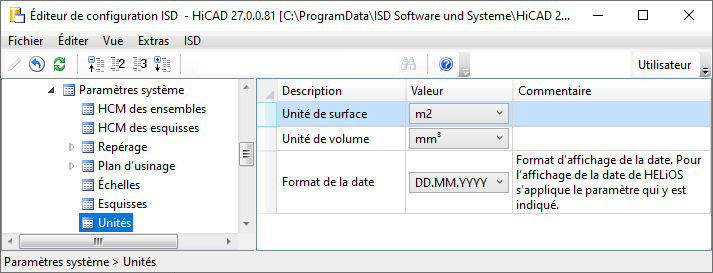

Outre l'unité de mesure de la scène, il est possible de définir l'unité de mesure dans laquelle les surfaces (attribut §10) et les volumes (attribut §20) doivent être édités dans l'ICN, dans les masques d'attributs, dans la visionneuse (HiCAD Viewer), dans les nomenclatures et pour le transfert vers HELiOS. Le paramètre par défaut de ISD pour les surfaces est le mètre carré m2, pour les volumes le millimètre cube mm3.
Attention :
Si une unité autre que m2 ou mm3 est définie ici, vous pouvez alors définir sous Paramètres système > Divers comment doivent être effectués les calculs de surface et de volume lors de l'ouverture de scènes ou du chargement d'éléments qui ont été créés avec une version antérieure à HiCAD 2021.

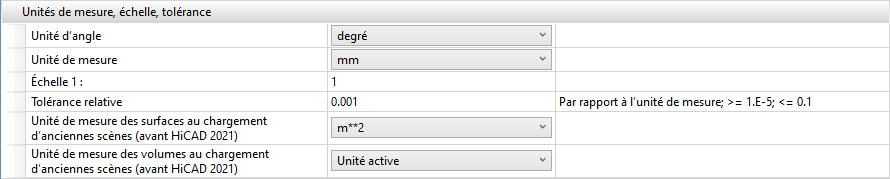

Unité de mesure des surfaces/volumes lors du chargement d'"anciennes" scènes
Pour les scènes et éléments créés avec une version antérieure de HiCAD (avant HiCAD 2021), vous pouvez spécifier dans le Gestionnaire de Configuration sous Paramètres système > Divers comment le calcul de la surface et du volume doit se faire lors de l'ouverture de ces scènes et éléments.
Le réglage par défaut prédéfini par ISD pour les surfaces est le mètre carré, pour les volumes l'Unité active, c'est-à-dire le millimètre cube.
En règle générale, ces paramètres correspondent à ceux de la rubrique Paramètres système > Unités. Cela signifie que vous n'avez rien à changer lorsque vous chargez des scènes de versions antérieures de HiCAD.
Si vous chargez des constructions qui ont été créées avec une version antérieure de HiCAD et qui vous ont été fournies par des personnes tierces, alors les paramètres qui y sont utilisés pour l'unité de mesure des surfaces et des volumes doivent être connus et, si nécessaire, ajustés sous Paramètres système > Divers, sinon des différences peuvent se produire. Si, par exemple, le paramètre utilisé pour la scène diffère du m2, tous les attributs de la surface seront mis à l'échelle interne en m2, puis ramenés à l'affichage dans celle de l'unité d'affichage.
Un petit exemple :
Avec une version antérieure de HiCAD, un parallélépipède a été construit avec une longueur de côté de 100 mm. L'unité de mesure de la surface était le cm2. Si vous chargez cette scène avec les paramètres par défaut indiqués ci-dessus, 600 est affiché comme la surface du parallélépipède, c'est-à-dire 600 m2. Ce n'est bien sûr pas souhaitable. Dans ce cas, sous Paramètres système > Divers, le paramètre Unité de mesure des surfaces... devrait être modifié en cm2 pour que l'affichage dans HiCAD fournisse la valeur correcte de 0,06 m2.
