Fonctions pour le repérage

Scène > Repérer/Détailler > Repérage

Le repérage des éléments, c'est-à-dire leur attribuer un numéro de repère (ou de position, d'où positionnement des éléments), est une condition préalable à la création de dessins d'exécution destinés aux ateliers et à la création de nomenclatures.

À l'aide de la fonction Recherche automatique d'éléments identiques et repérage, un numéro de repère est attribué automatiquement aux éléments pertinents pour la nomenclature. Pour ce faire, les paramètres définis sous Repérage > Modifier les paramètres seront utilisés.

Vous accédez à d'autres fonctions de repérage sous .

	Recherche automatique d'éléments identiques et repérage (positionnement), avec paramètres actuels Attribue automatiquement aux éléments un numéro de repère. Pour ce faire, les paramètres définis sous Recherche automatique d'éléments identiques et Repérage, Modifier les paramètres seront utilisés.
	Actualiser le repérage, avec options Vous demande de choisir les paramètres et attribue de suite les numéros de repère.
	Repérage des éléments individuels Cette fonction permet d'attribuer manuellement un numéro de repère à des éléments individuels.
	Modifier les paramètres Permet de modifier les paramètres de repérage. Ceux-ci se rapportent toujours à la scène active. Au moment d'enregistrer la scène, les paramètres de repérage sont ici également sauvegardés.
	Marquer tous les éléments avec le même numéro de repère Recherche et surligne tous les éléments qui possèdent le même numéro de repère que l'élément identifié.
	Marquer tous les éléments correspondant à un seul numéro de repère Recherche et surligne tous les éléments qui correspondent au numéro de repère indiqué.
	Supprimer un numéro de repère, Élément Supprime le numéro de repère d'un élément individuel. Les numéros de repère des éléments secondaires de chaque élément identifié sont conservés.
	Supprimer un numéro de repère, Élément+Éléments secondaires Supprime le numéro de repère d'un élément individuel. Également les numéros de repère des éléments secondaires de chaque élément identifié sont supprimés.
	Supprimer un numéro de repère, Tout Supprime tous les numéros de repère.
	Passer au repérage standard depuis HiCAD 2018 Cette fonction permet de convertir les repérages effectués avec le mode Repérage jusqu'à HiCAD 2017 en repérage standard.

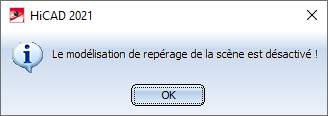

Ces fonctions ne peuvent être exécutées que si la scène est une modélisation de repérage. Si ce n'est pas le cas, les fonctions seront refusées par le message :

À savoir :

• Les bulles de désignations des éléments secondaires, des perçages et des connexions qui se trouvent au dos du profilé principal, peuvent maintenant être identifiées par un autre type de ligne. Le paramètre est défini dans le fichier STAB3DPAR.DAT (répertoire SYS de HiCAD). Le paramètre par défaut est à chaque fois 3.

Treatment of sub-parts/bores/connections in backside of main-profile:
Linetype(0-10) of designation tags of sub-part (0=default linetype, 1=continous line)
3
Linetype(0-10) of designation tags of bores (0=default linietype, 1=continous line)
3
Linetype(0-10) of designation tags of connections (0=default linetype, 1=continous line)
3

• Pour rechercher des éléments à l'intérieur d'une fourchette particulière de numéros de repère, utilisez la fonction de recherche avec CTRL+F ou Rechercher dans l'ICN. Activez la case Numéro de repère et indiquez la fourchette de numéros de repère (ex. 200 - 500). Il est encore possible de rechercher certains numéros de repère à l'aide du filtre d'élément.



Si vous travaillez avec la Gestion de dessin, veuillez alors vous référer impérativement aux informations de la rubrique Gestion de dessin.
