Remodélisation d'un arrondi
Modifier le rayon d'arrondi
Standard 3D > Usiner > Arrondir > Modifier le rayon
Cette fonction permet de corriger le rayon d'un arrondi constant.
- Identifiez les deux arêtes de l'arrondi.
- Saisissez le nouveau rayon.
La cotation du rayon et des segments de l'arrondi corrigé sera actualisée en conséquence.
Les rayons des arrondis constants peuvent également être corrigés par un clic droit sur la cote paramétrique correspondante et en sélectionnant la fonction Modifier la cote paramétrique.
Modifier le rayon d'arrondi dans les Features
Standard 3D > Usiner > Arrondir > Modifier le rayon d'arrondi dans les Features
Cette fonction permet de corriger en une seule fois tous les arrondis de l'historique du Feature de l'élément actif.
Après avoir lancé la fonction, la fenêtre de dialogue suivante s'ouvre :
- Saisissez dans le champ Rayon actuel la valeur que vous souhaitez corriger.
- Saisissez le Nouveau rayon.
- Si les valeurs des rayons basées sur les esquisses doivent également être modifiées, cochez alors la case Modifier les rayons dans esquisses. Cela s'applique exemplairement aux éléments de translation ou de rotation, ainsi qu'aux fonctions sous Usiner avec esquisse (découper, percer, etc. basées sur des esquisses).

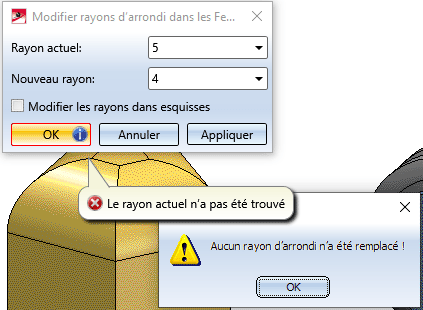

- Quittez la fenêtre par OK ou Appliquer. Les modifications seront corrigées si possible immédiatement. Si aucun rayon avec la valeur indiquée n'est trouvé ou si modifier les rayons n'a pas été possible, apparaît alors sur le bouton OK le symbole
. En déplaçant le curseur sur le symbole, un message d'erreur apparaît, par exemple :
SI vous avez cliqué sur le bouton Appliquer, la fenêtre de dialogue restera alors ouverte après l'exécution des modifications. Vous pouvez alors corriger d'autres rayons.

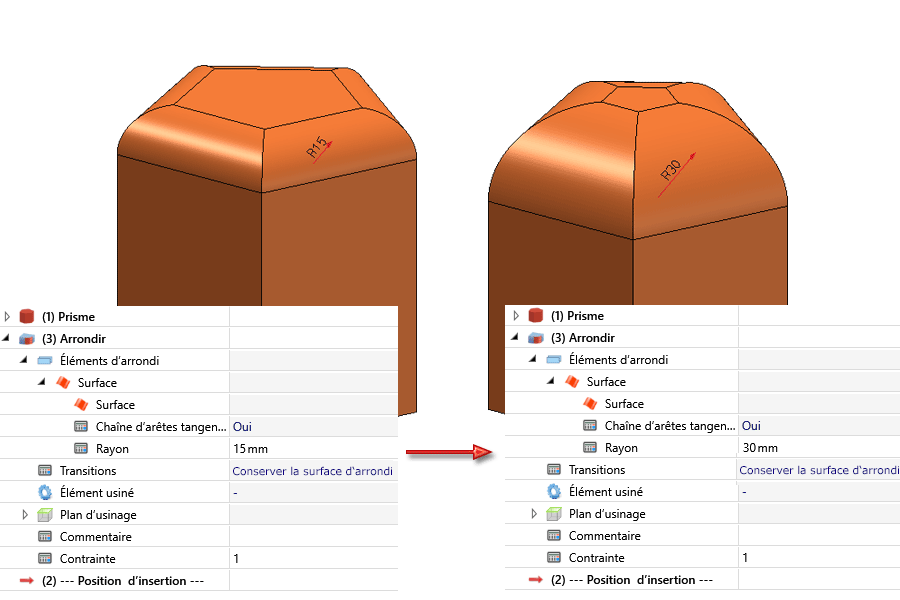

Exemple : Solide avec surface supérieure arrondie (avant (rayon 15) et après exécution de la fonction (rayon 30)
Nota bene :
Les esquisses utilisées pour créer des éléments de translation ou de rotation, ainsi que pour créer les découpages, des perçages, etc. et qui n'ont pas été supprimées après création, ne seront pas modifiées.
Exemple :

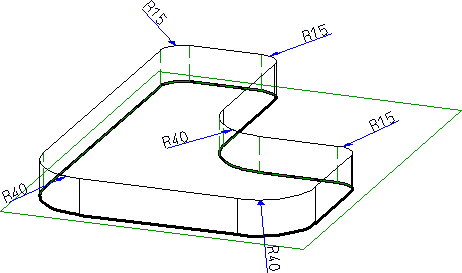

L'illustration montre un élément de translation dérivé de l'esquisse surlignée.

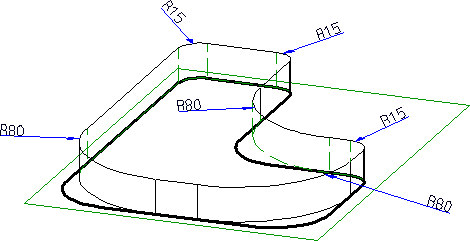

Si vous utilisez ici la fonction Modifier le rayon d'arrondi dans les Features (par ex. le rayon de 40 corrigé par 80), l'esquisse d'origine reste inchangée.
Supprimer chanfrein/arrondi
Standard 3D > Usiner > Chanfreiner > Supprimer chanfrein/arrondi
Simplifier > Supprimer chanfrein/arrondi
Cette fonction permet de supprimer des arrondis et des chanfreins.
Identifiez les deux arêtes de l'arrondi ou du chanfrein à supprimer.
La cotation du rayon et des segments de l'arrondi/du chanfrein supprimé sera également supprimée.
