Exemple : Répéter un l'élément, linéaire avec références externes

Standard 3D > Répéter > Param.

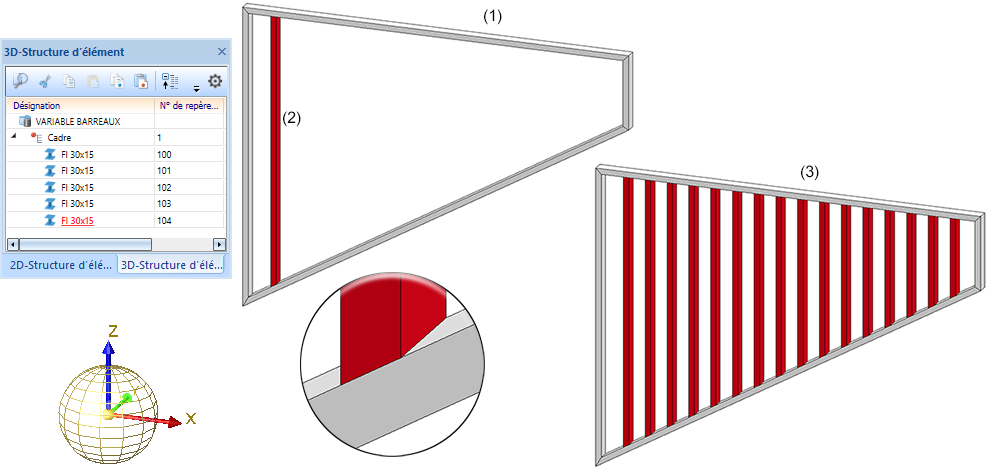

L'illustration montre un cadre (1) avec un barreau de remplissage tronqué (2). Ce barreau vertical devra être copié par une répétition linéaire de sorte que le cadre soit rempli de façon égale par des barreaux tronqués (3).

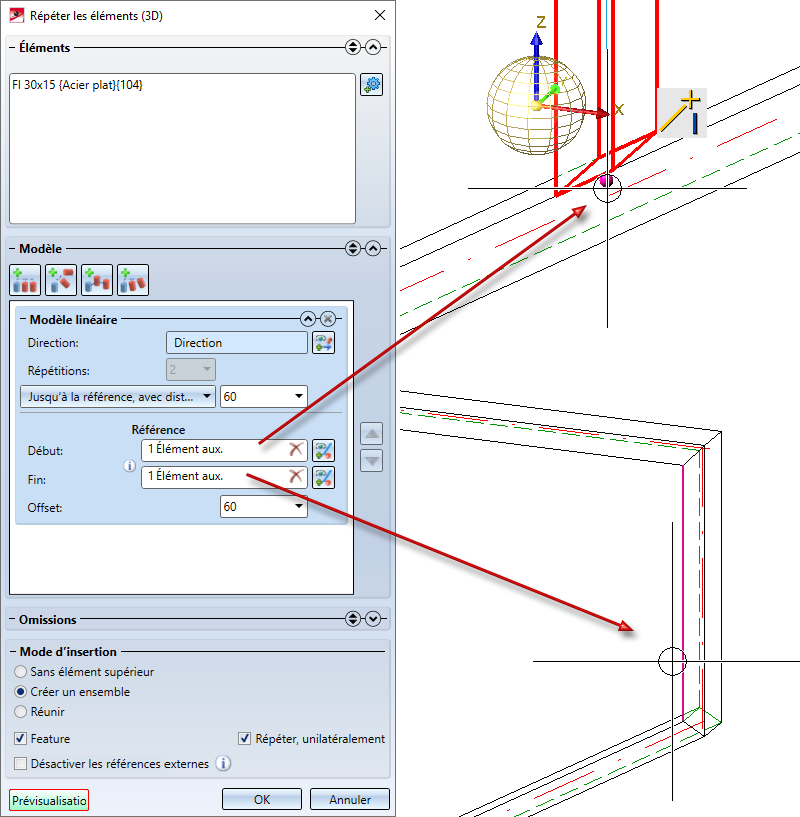

Nous sélectionnons le barreau à copier, lançons la fonction Répétition paramétrique et sélectionnons Ajouter modèle linéaire . Nous procédons aux paramétrages suivants :

Direction	Axe X
Distance	Jusqu'à la référence, avec distance maximale individuelle 60
Référence Début	Point initial pour l'axe des barreaux
Référence Fin	Arête gauche du profilé droit du cadre
Offset	60

En raison du troncage, il existe une référence externe entre le barreau (2) et le profilé inférieur du cadre. Les copies doivent également être tronquées en conséquence, il faut donc décocher la case Ne pas utiliser de références externes.

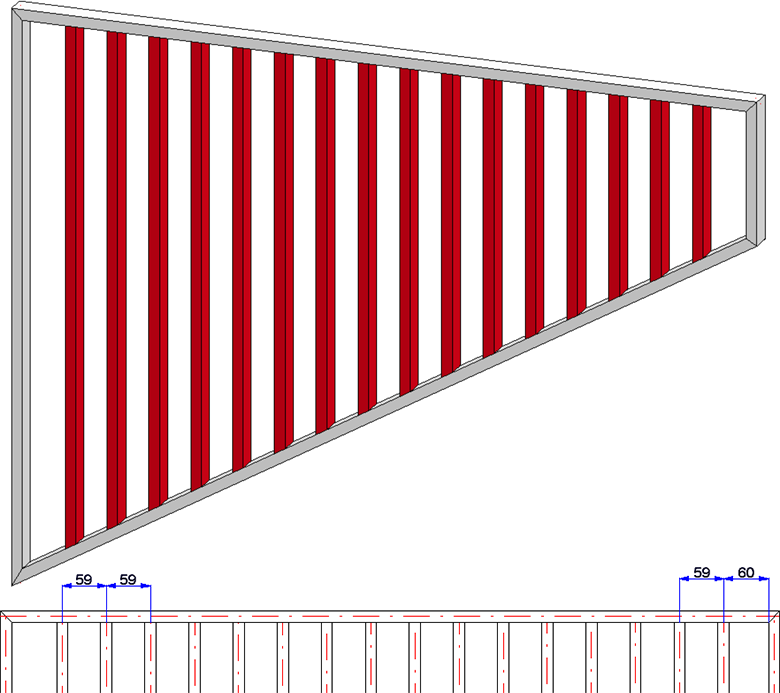

Après avoir cliqué sur OK, nous obtenons le résultat suivant.

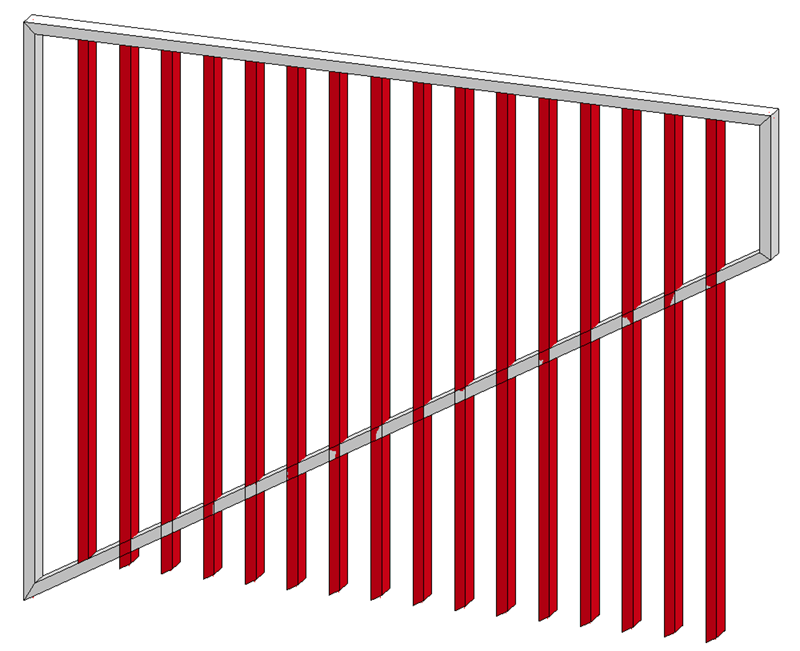

Si la case était resté cochée, le résultat aurait été ceci :
