Tourner la coupe transversale
La surface de forme libre est obtenue ici par rotation d'une courbe autour de n'importe quel axe. La courbe (coupe transversale) doit déjà avoir été créée sur la scène et peut appartenir à une esquisse planaire ou à une esquisse 3D.
Toutes les saisies nécessaires à la création de l'élément seront indiquées dans la fenêtre de dialogue de la fonction.
Veuillez procéder comme suit :
- Cliquez sur le symbole Coupe transversale
pour identifier sur la scène la coupe transversale. - Si la coupe transversale doit être supprimée automatiquement après création de la surface de forme libre, cochez alors Supprimer l'esquisse après création.
- Cliquez sur le symbole Axe de rotation
pour identifier l'axe de rotation.
- Déterminez s'il s'agit d'une rotation complète ou partielle. Si vous ne souhaitez exécuter qu'une rotation partielle, cochez alors la case Segment et indiquez l'angle initial et final.
- Si l'élément doit être directement référencé au moment de sa création, cochez alors la case Référencé.
- Indiquez le nom d'élément de la nouvelle surface de forme libre.
- En cliquant sur le bouton de Prévisualisation, un aperçu de l'élément pourra vous apparaître tout d'abord. Vous pouvez alors corriger les valeurs indiquées ou insérer sur la scène l'élément tel que représenté en cliquant sur le bouton Appliquer. En cliquant sur le bouton Créer, l'élément sera inséré immédiatement.

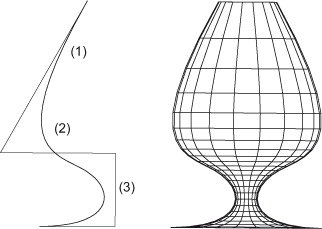

(1) Chaîne d'arêtes d'origine, (2) B-spline, (3) Axe de rotation
À savoir :
- Vous disposez également des options Aperçu, Annuler, Créer et Appliquer par un menu contextuel auquel vous accédez en cliquant en dehors de la fenêtre de dialogue sur le bouton droit de la souris. Si un aperçu est déjà affiché, celui-ci ne sera actualisé, en cas de modification des valeurs de la fenêtre de dialogue, que si vous confirmez la saisie par la touche ENTRÉE.
- La surface de forme libre obtenue est une surface NURB spécifique dont les poids aux points de contrôle sont inégaux à 1.
